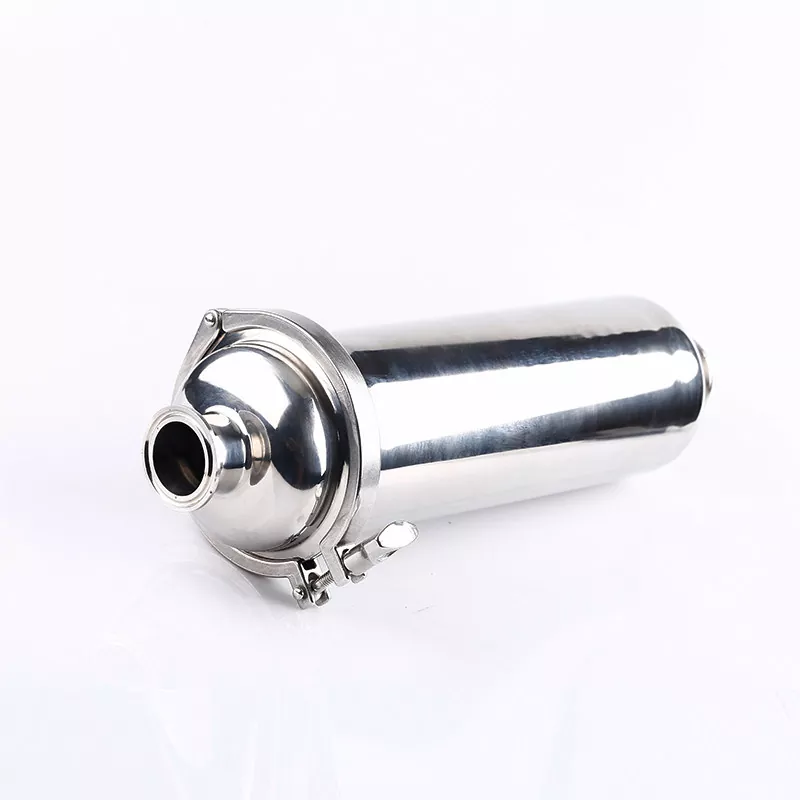

In einem Sanitärrohrsystem können unerwünschte Partikel aus Rohstoffen, Rohrleitungen oder vorgeschalteten Geräten Ventile, Pumpen, Wärmetauscher und andere Präzisionskomponenten beeinträchtigen. Der gerade Sanitärfilter wird direkt in die Rohrleitung eingebaut, um Feststoffpartikel aufzufangen und gleichzeitig einen kontinuierlichen Flüssigkeitsfluss durch das Edelstahlfilterelement zu ermöglichen. Seine gerade Struktur trägt dazu bei, den Strömungswiderstand im Vergleich zu herkömmlichen Filterdesigns zu reduzieren, und das herausnehmbare Filterelement erleichtert die routinemäßige Reinigung und den Austausch. Mit Tri-Clamp-, Schweiß- und Gewindeanschlussoptionen kann der Schmutzfänger in verschiedene hygienische Verarbeitungssysteme integriert werden, bei denen Sauberkeit, Wartungseffizienz und zuverlässiger Betrieb erforderlich sind.
|
Parameter |
Technische Spezifikation |
|
Material |
Edelstahl SUS304 (1.4301) oder SUS316L (1.4404) |
|
Designtyp |
Geradliniges Inline-Design, zur Reinigung der Elemente leicht zerlegbar. |
|
Größenbereich |
DN25 - DN100 (1" bis 4") |
|
Verbindungstyp |
Tri-Clamp (Standard), zum Anschweißen oder mit Gewinde |
|
Filterelement |
Perforiertes Trägerrohr aus Edelstahl + Edelstahldrahtgeflecht (zweilagig) |
|
Maschenweite/Mikron |
20 Mesh bis 400 Mesh (oder kundenspezifische Lochplattenlöcher von 0,5 mm bis 3 mm) |
|
Dichtung/Dichtung |
EPDM (Standard), Silikon oder FKM (Viton) – 100 % FDA-konform |
|
Einhaltung |
3-A, ASME BPE, FDA, EHEDG |

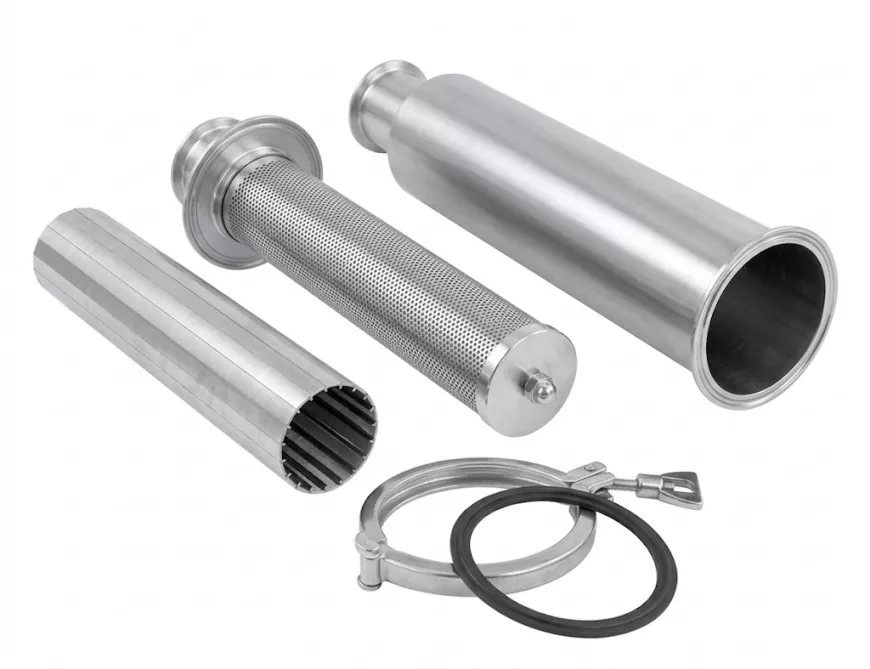

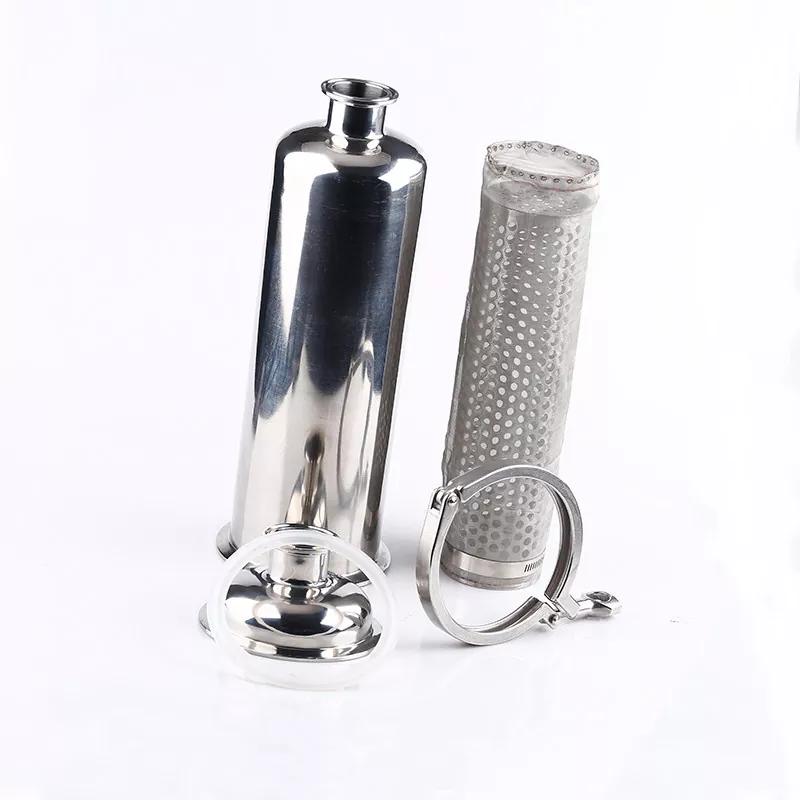

Wartungsfreundlichkeit ist in das Design integriert. So reinigen oder ersetzen Sie das Netz:
1. Rohrleitungsabschnitt isolieren und drucklos machen.
2. Lösen Sie die Tri-Clamp-Körperkupplung, ohne das Sieb von der Hauptleitung zu entfernen.
3. Nehmen Sie das interne Filterelement für Standard-CIP (Clean-in-Place) oder manuelle Spülung heraus.

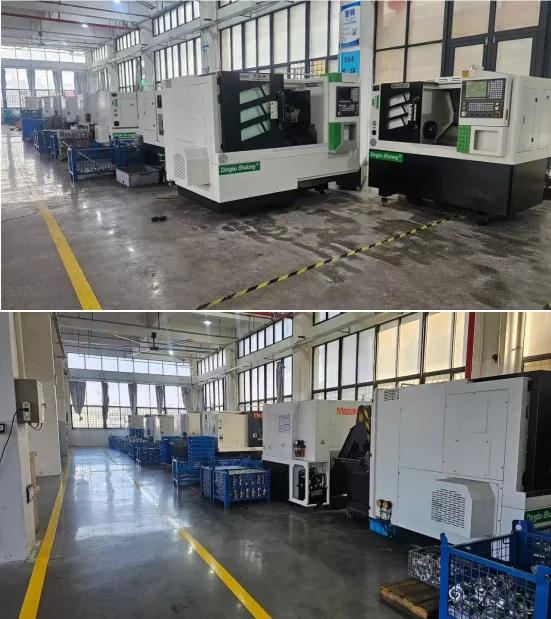

Jede Einheit wird vor dem Versand einer strengen CNC-Bearbeitung, Orbitalschweißung und hydrostatischen Drucktests unterzogen. Wir stellen 3.1 Materialtestzertifikate (MTC) und Berichte zur Oberflächenrauheitsprüfung zur Verfügung, um eine vollständige Rückverfolgbarkeit zu gewährleisten.
|
Vergleichsfunktion |
Lochblech- und Netzelement |
Keildraht-Siebelement |
|
Struktur & Design |
Gestanztes Edelstahlblech, gerollt und zu einem Zylinder mit kreisförmigen Lochanordnungen verschweißt. |

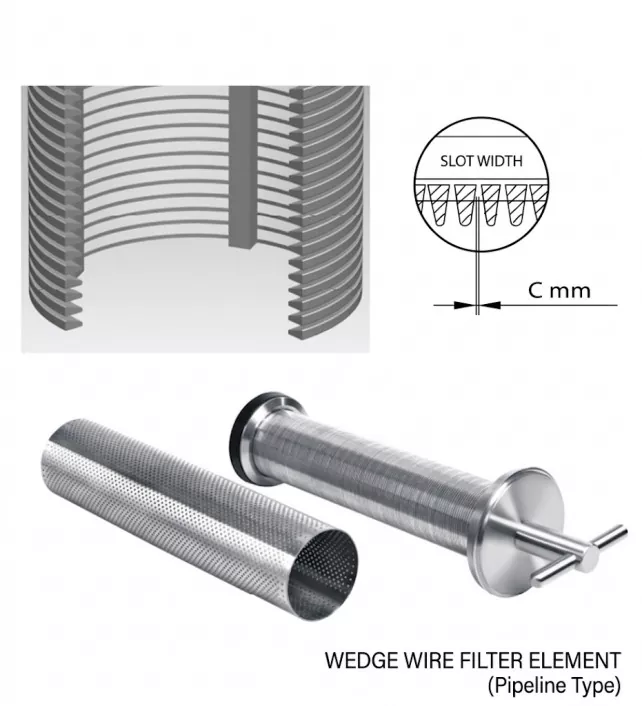

Präzise V-förmige/trapezförmige Profildrähte, die um die Stützrippen gewickelt und verschweißt sind und so durchgehende Schlitze bilden. |
|
Anti-Verstopfung und CIP-Spülung |
Gerade geschnittene Lochkanten können Partikel einfangen. An Kreuzungspunkten mit gewebten Maschen sammeln sich tendenziell Medienreste an. |
V-Schlitz-Profil: Das Design mit einem schmalen Außenspalt und einem breiten Innenspalt sorgt für einen Partikelkontakt an einem einzigen Punkt, verhindert Verstopfungen und optimiert die CIP-Rückspülung. |
|
Strukturelle Festigkeit und Druck |
Abhängig von der Blechdicke; Das feinmaschige Netz verformt sich unter Differenzdruck leicht, sofern es nicht durch einen perforierten Kern gestützt wird. |
Die robuste, vollständig geschweißte Konstruktion widersteht hohen Differenzdrücken und Stößen hochviskoser Flüssigkeiten ohne Verformung. |
|
Offenes Flächenverhältnis und Druckabfall |
Geringere offene Oberfläche (15 % – 46 %), was zu einem etwas höheren Flüssigkeitswiderstand führt. |
Die kontinuierliche Ausrichtung der Schlitze maximiert die offene Fläche und sorgt so für geringe Druckverluste und hohe Durchflussraten. |
Als spezialisierter Hersteller von Sanitärbeschlägen verbinden wir technische Präzision mit umfassender Kundenbetreuung:
Anpassung: Maßgeschneiderte Maschenweiten (von 20 bis 400 Maschen), Körperlängen und Endverbindungen.

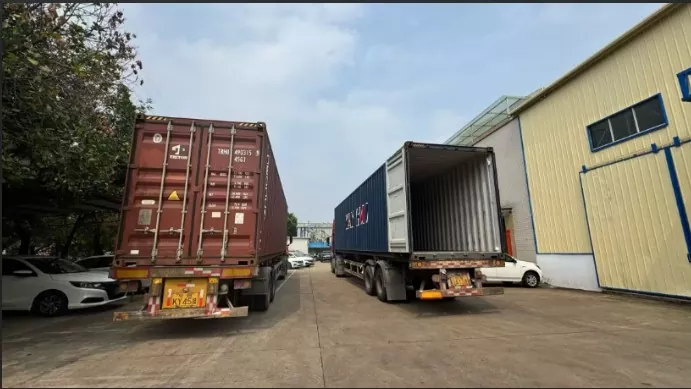

Globale Logistik: Schneller Versand mit sicherer Exportverpackung.
Dedizierter Support: Technische Unterstützung rund um die Uhr, Installationsanleitung und Lagerverfügbarkeit für Ersatzdichtungen und Siebe.
A: Ein Winkelfilter leitet den Durchfluss um 90 Grad um (ideal für Rohrbögen), während ein gerader Sanitärfilter den Flüssigkeitseintritt und -austritt entlang der gleichen geraden Achse ermöglicht, wodurch die Leitungsrichtung erhalten bleibt und der Strömungswiderstand minimiert wird.
A: Ja, wir bieten Sieboptionen mit geringem Druckabfall und kundenspezifische Endadapter an, die für Kühlverteilungseinheiten (CDUs) mit hohem Durchfluss geeignet sind.
Antwort: Für Standardgrößen (z. B. 1,5", 2" und 3" gerade Tri-Clamp-Siebe) verfügen wir über einen großen Lagerbestand und können innerhalb von 3 bis 5 Werktagen versenden. Für kundenspezifische Anschlussenden oder spezifische Maschenanforderungen dauert die Produktion normalerweise 1 bis 2 Wochen.
Antwort: Ja, absolut. Wir bieten individuelle Ersatz-Edelstahldrahtgeflechte und perforierte Trägerrohre an. Der separate Kauf von Ersatzelementen trägt dazu bei, die langfristigen Wartungskosten Ihrer Fabrik zu senken, ohne dass das gesamte Siebgehäuse ausgetauscht werden muss.
Unser hochpräzises KMG nutzt intelligente Software, um vollständige 3D-Scans und Maßprüfungen auf komplexen Oberflächen und engen Toleranzen durchzuführen. Dieser strenge Prüfprozess fängt alle geometrischen Abweichungen ab und garantiert, dass jedes Produkt den genauen Standards entspricht.
