In vielen Flüssigkeitsverarbeitungssystemen müssen Bediener den Zustand der Medien überprüfen, ohne die Produktion anzuhalten oder die Rohrleitung zu öffnen. Ein Sanitär-Schauglas bietet einen direkten Sichtpunkt und ermöglicht es dem Benutzer, den Flüssigkeitsfluss, Farbveränderungen, Blasen und mögliche Verunreinigungen während des Betriebs zu beobachten.

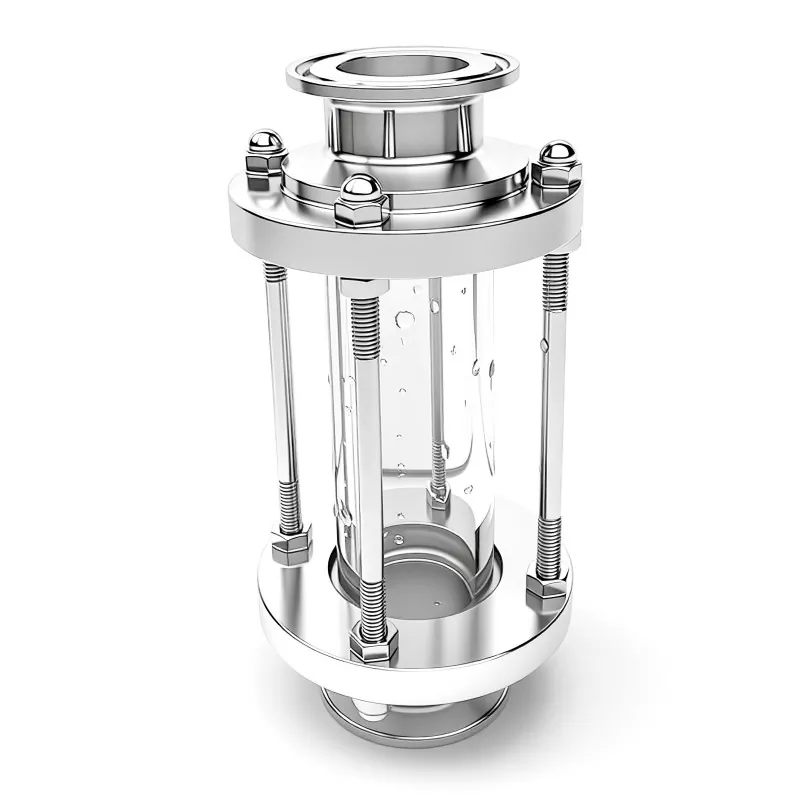

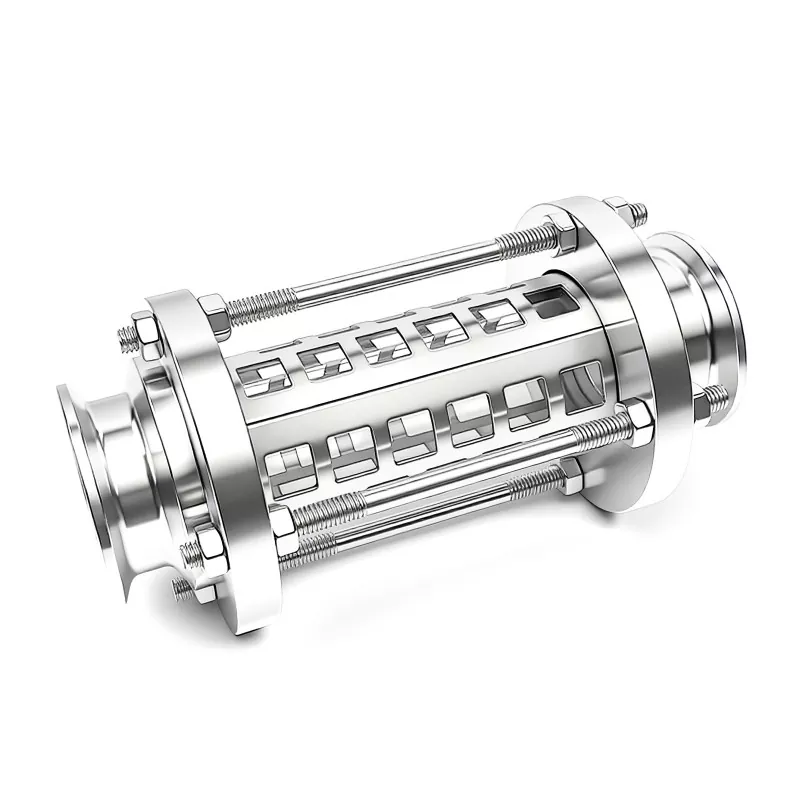

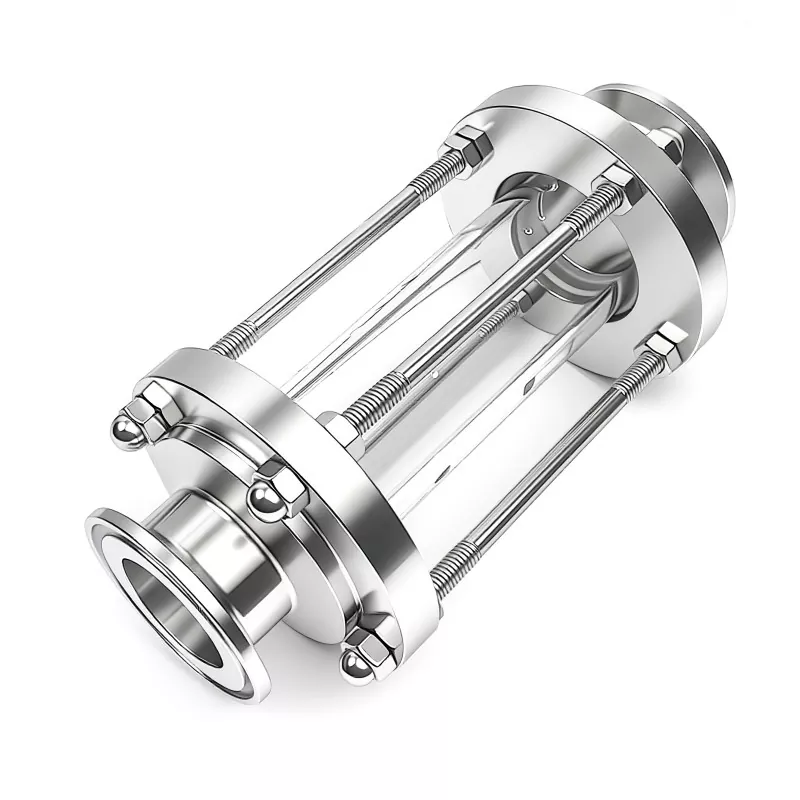

Das Sanitär-Tri-Clamp-Schauglas funktioniert durch einen versiegelten Glas-Sichtabschnitt, der zwischen zwei Sanitärrohranschlüssen installiert ist. Das Edelstahlgehäuse hält das Borosilikatglas sicher, während das Dichtungssystem für eine hygienische Abdichtung zwischen Glas und Anschlussteilen sorgt. Mit Tri-Clamp-Anschlüssen an beiden Enden kann das Gerät zur Reinigung, Inspektion oder zum Austausch schnell und ohne komplizierte Demontage entfernt werden.
DINGYUE-Schaugläser sind in Edelstahl 304 und 316L erhältlich und werden für Anwendungen hergestellt, bei denen Reinigbarkeit, Korrosionsbeständigkeit und zuverlässige Sichtprüfung erforderlich sind.
|
Vergleich |
Sanitäres Tri-Clamp-Schauglas |
Gewöhnliches Schauglas |
|
Hauptzweck |
Entwickelt für die hygienische Pipeline-Überwachung und saubere Verarbeitungssysteme |
Wird hauptsächlich für die einfache visuelle Beobachtung in allgemeinen Industrielinien verwendet |
|
Verbindungsmethode |
Tri-Clamp-Anschluss für schnelle Montage und Demontage |
Normalerweise Gewinde-, Flansch- oder Festverbindungen |
|
Internes Design |
Glatte Innenfläche mit reduziertem Totraum |
Kann Gewindebereiche oder unebene Innenstrukturen enthalten |
|
Reinigungsmethode |
Unterstützt CIP-Reinigung und häufige Wartung |
In wiederholten Produktionszyklen schwieriger zu reinigen |
|
Materialoptionen |
Edelstahl 304/316L mit hygienischer Oberfläche |
Gängige Optionen aus Kohlenstoffstahl oder Standard-Edelstahl |
|
Dichtungssystem |
Dichtungsstruktur in Lebensmittel-/Pharmaqualität |
Allgemeines industrielles Dichtungsdesign |
|
Wartung |
Einfacher Austausch von Glas- und Dichtungskomponenten |
Normalerweise dauert die Wartung länger |
|
Typische Verwendung |
Lebensmittel-, Getränke-, Pharma-, Biotechnologie- und hochreine Systeme |
Allgemeine Industrierohrleitungen |
|
Parameter |
Spezifikation |
|
Produktname |
Sanitäres Tri-Clamp-Schauglas |
|
Material |
Edelstahl 304 / 316L (1.4301 / 1.4404) |
|
Glasmaterial |
Gehärtetes Borosilikatglas |
|
Verbindungstyp |
Tri-Clamp / Tri-Clover |
|
Verfügbare Größen |
1/2" bis 6" (Sondergrößen verfügbar) |
|
Dichtungsoptionen |
EPDM / PTFE / Silikon / FKM |
|
Arbeitsdruck |
Bis zu 10 Bar (145 PSI), je nach Größe und Konfiguration |
|
Temperaturbereich |
-20°C bis +150°C |
|
Oberflächenbeschaffenheit |
Interner Ra ≤0,4 μm (Hygiene-Finish verfügbar) |
|
Standardkonformität |
3-A Sanitary Standards, ASME BPE, FDA compliant gasket materials |
|
Anwendung |
Rohrleitungen für Sanitärflüssigkeiten, Prozessausrüstung, hochreine Systeme |

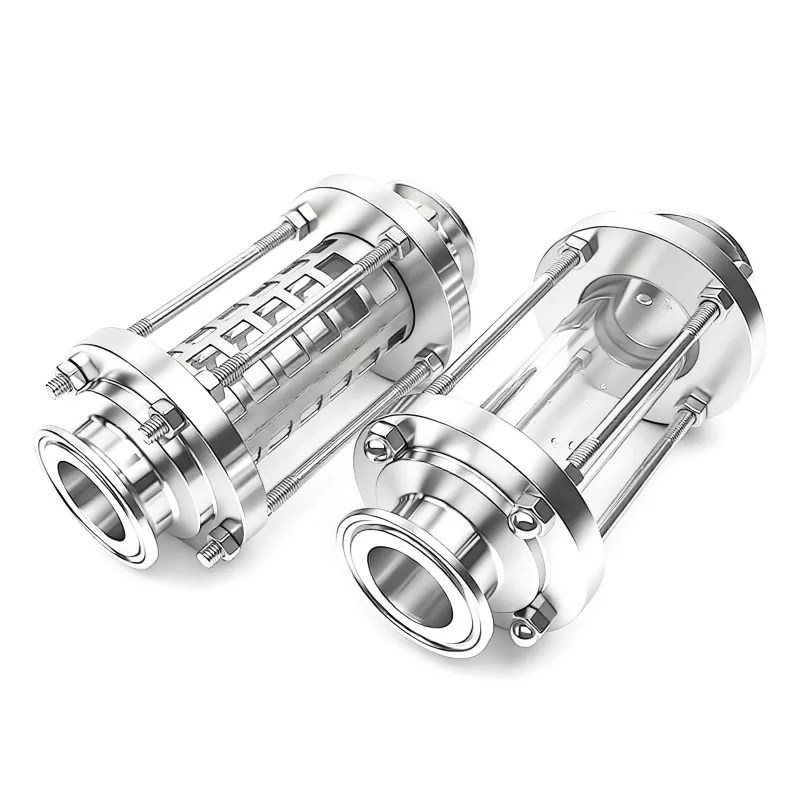

Der transparente Borosilikatglasabschnitt ermöglicht es dem Bediener, den Flüssigkeitszustand direkt während des Betriebs zu überprüfen. Veränderungen im Aussehen der Flüssigkeit, der Fließstabilität oder Luftblasen können schnell erkannt werden, ohne das System öffnen zu müssen.
Im Gegensatz zu Konstruktionen mit fester Verbindung ermöglicht die Tri-Clamp-Struktur das Entfernen des Schauglases durch Lösen der Klemme. Dies reduziert die Wartungszeit beim Reinigen, Ersetzen von Dichtungen oder Überprüfen des Innenzustands.
Die Innenfläche ist bearbeitet und poliert, um das Anhaften von Rückständen zu reduzieren. Der glattere Fließweg trägt dazu bei, Bereiche zu minimieren, in denen sich Produktablagerungen oder Verunreinigungen ansammeln können.
Für unterschiedliche Flüssigkeitseigenschaften und Betriebsbedingungen stehen verschiedene Dichtungsmaterialien, Anschlussgrößen und Edelstahlqualitäten zur Verfügung.
Ein Schauglas muss sowohl der Sichtprüfung als auch dem kontinuierlichen Druck der Rohrleitung standhalten. DINGYUE verwendet hochfestes Borosilikatglas mit guter Thermoschockbeständigkeit, um die Haltbarkeit bei Temperaturwechseln und Reinigungszyklen zu verbessern.
Das Dichtungssystem basiert auf präzise aufeinander abgestimmten Glas-, Dichtungs- und Edelstahlkomponenten. Verfügbare Dichtungsmaterialien wie EPDM, PTFE, Silikon und FKM ermöglichen es Kunden, je nach Medien und Betriebsumgebung die geeignete Dichtungsleistung auszuwählen.
Vor dem Versand wird jedes Schauglas auf Maßgenauigkeit, Dichtungszustand, Materialqualität und Oberflächenbeschaffenheit überprüft, um eine stabile Leistung nach der Installation sicherzustellen.

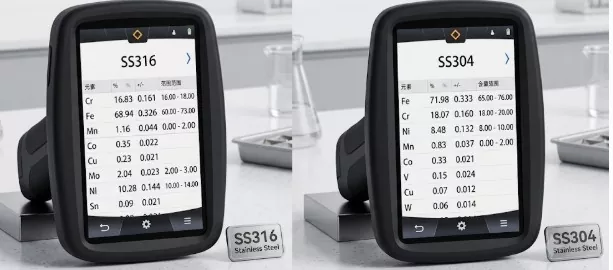

Die Materialqualität beeinflusst die Korrosionsbeständigkeit und Lebensdauer.
Edelstahl 304 wird üblicherweise für allgemeine Lebensmittel- und Getränkesysteme ausgewählt.
Edelstahl 316L wird bevorzugt, wenn die Rohrleitung korrosive Medien, pharmazeutische Flüssigkeiten oder hochreine Anwendungen fördert.
Die richtige Größe sollte auf dem Außendurchmesser des Sanitärrohrs und dem Tri-Clamp-Standard basieren und nicht nur auf der Nennrohrgröße.
Bestätigen Sie vor der Bestellung:
· Rohraußendurchmesser
· Klemmenspezifikation
· Installationsraum
Unterschiedliche Flüssigkeiten erfordern unterschiedliche Dichtungsmaterialien.
EPDM eignet sich für wasserbasierte und allgemeine Verarbeitungsflüssigkeiten.
PTFE bietet eine bessere chemische Beständigkeit für anspruchsvolle Anwendungen.
FKM wird häufig für Umgebungen mit höheren Temperaturen oder Ölkontakt ausgewählt.
Wird zur Überprüfung des Aussehens von Flüssigkeiten, des Fließzustands und abnormaler Partikel beim Transfer von Milch, Saft und Getränken verwendet.
Wird in Reinflüssigkeitssystemen eingesetzt, in denen visuelle Überwachung und hygienische Wartung erforderlich sind.
Hilft Bedienern, den Produktfluss zu überwachen und stabile Produktionsbedingungen aufrechtzuerhalten.
Geeignet zur Beobachtung von Flüssigkeitsübertragungen, Mischprozessen und Rohrleitungsbedingungen.
Wird in speziellen Kühlkreisläufen verwendet, um die Kühlmittelzirkulation zu überwachen und abnormale Strömungsbedingungen zu erkennen.
