DerSanitär-Absperrklappeist ein Durchflusskontrollgerät mit Vierteldrehung, das für Clean-in-Place- und Sterilize-in-Place-Verarbeitungslinien entwickelt wurde. DINGYUE fertigt diese Ventilfamilie mit einer präzisionsgefertigten AISI 316L-Scheibe, einem FDA-konformen Elastomersitz und einem Gehäuseprofil mit geringer Turbulenz, das Produkteinschlüsse verhindert. Das Design wird häufig in Lebensmittel-, Getränke-, Molkerei-, Pharma-, Biotechnologie- und Kosmetikanlagen eingesetzt, um Flüssigkeiten, Pulver und Gase zu regulieren, zu isolieren und umzuleiten, ohne die Sterilität oder Chargenintegrität zu beeinträchtigen.
DINGYUE baut jeden Ventilkörper mit spaltfreier Innengeometrie. Die Scheibennabe ist bearbeitet, um den Totraum zu reduzieren, und der Sitz ist so konzipiert, dass er durch Einrasten ausgetauscht werden kann, ohne dass Spezialwerkzeuge erforderlich sind. Die standardmäßige Oberflächenveredelung unterstützt einen effektiven CIP-Durchfluss, während die optionale Elektropolitur die mikrobielle Anhaftung und die Bildung von Biofilmen weiter reduziert.
Die Auswahl der richtigen Ventilkonfiguration erfordert die Bewertung von Produkteigenschaften, Reinigungsmedien, Betriebstemperatur, Druckabfallbeschränkungen und Automatisierungsanforderungen. Die folgenden Kriterien helfen Verfahrenstechnikern bei der Auswahl der richtigen DINGYUE-Sanitärabsperrklappe.
Durch die ordnungsgemäße Installation wird die Lebensdauer des Sitzes verlängert und die Reinigungsfähigkeit gewährleistet. DINGYUE empfiehlt, das Ventil beim Schweißen mit teilweise geöffneter Scheibe einzubauen, um Hitzeschäden am Sitz zu vermeiden. Verwenden Sie bei Tri-Clamp-Installationen die richtige Dichtungsgröße und richten Sie die Klemmsegmente gleichmäßig aus, um Verformungen zu vermeiden. Das Ventil sollte so montiert werden, dass das Gehäuse im geschlossenen Zustand vollständig entleert wird.
Zur routinemäßigen Wartung gehört die regelmäßige Überprüfung des Sitzes auf Schnitte, Schwellungen oder Druckverformungen. Bei den meisten Tri-Clamp-Konfigurationen kann der Sitz entfernt und ausgetauscht werden, ohne dass der Ventilkörper von der Leitung entfernt werden muss. Tragen Sie beim Austausch des Sitzes nur dann ein lebensmittelverträgliches Schmiermittel auf, wenn das Sitzmaterial dies erfordert. Überprüfen Sie bei automatisierten Ventilen die Stopppositionen des Stellantriebs und die Endschaltereinstellungen mindestens einmal pro Quartal oder nach jeder Prozessstörung.
F: Welche Materialien sind verfügbar?
A:DINGYUE liefert Gehäuse- und Scheibenmaterialien in AISI 304, AISI 316L, Duplex 2205 und AL-6XN für korrosive Umgebungen. Zu den Sitzmaterialien gehören EPDM, FKM, PTFE, Silikon und NBR. Jede Materialkombination wird basierend auf Produktchemie, Reinigungsmitteln, Dampfeinwirkung und Temperaturwechsel ausgewählt. Zertifikate zur Materialrückverfolgbarkeit liegen jedem Ventil bei.
F: Wie wähle ich zwischen Tri-Clamp- und Schweißverbindungen?

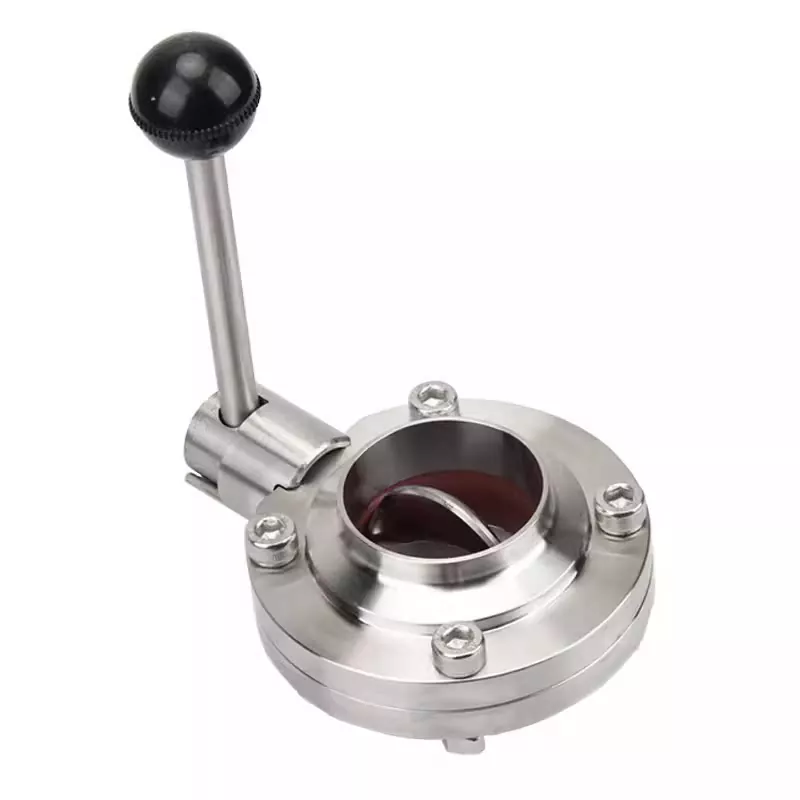

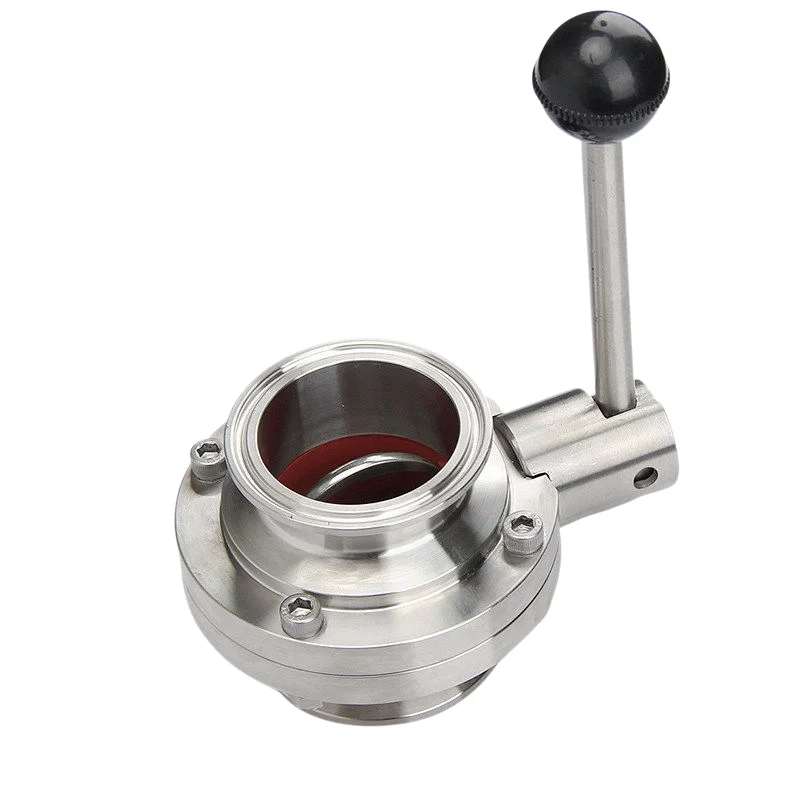

A:Tri-Clamp-Anschlüsse ermöglichen eine schnelle Demontage zur Inspektion, Reinigung und zum Austausch des Sitzes. Sie sind ideal für Linien, die häufige Produktwechsel erfordern. Schweißverbindungen sorgen für eine dauerhafte, spaltfreie Verbindung, die Dichtungsflächen überflüssig macht und für Systeme mit hochreinem Wasser oder kontinuierliche Prozesse bevorzugt wird, bei denen ein minimaler Wartungszugang akzeptabel ist. Bei Ihrer Wahl sollten die Reinigungshäufigkeit, der Leitungszugang und die Validierungsanforderungen berücksichtigt werden.
F: Kann eine Sanitär-Absperrklappe CIP- und SIP-Prozesse bei hohen Temperaturen bewältigen?
A:Ja, wenn das Sitzmaterial richtig ausgewählt ist. EPDM-Sitze verarbeiten im Allgemeinen für kurze Zyklen Sattdampf bei 248 °F / 120 °C. Silikonsitze können bei trockener Hitze oder wiederholter Dampfeinwirkung bis zu 200 °C betrieben werden. PTFE-Sitze bieten einen breiten Temperaturbereich von -40 °C bis 180 °C. Überprüfen Sie vor der Spezifikation stets den spezifischen Dampfdruck und die Zyklusdauer anhand der Daten zum Sitzmaterial.
F: Sind DINGYUE-Sanitärabsperrklappen 3-A- und FDA-konform?
A:Ja. DINGYUE-Ventile sind so konzipiert, dass sie den 3-A-Hygienestandards und den FDA-Anforderungen für Lebensmittelkontaktmaterialien entsprechen. Elastomersitze entsprechen der FDA 21 CFR 177.2600 und die Oberflächenbeschaffenheit erfüllt die Anforderungen an hygienische Produktkontaktflächen. Für Validierungspakete und behördliche Audits ist Dokumentation verfügbar.
F: Wie oft sollte der Sitz ausgetauscht werden?
A:Die Lebensdauer des Sitzes hängt von der Zyklusfrequenz, der Prozesstemperatur, den Reinigungschemikalien und der Dampfeinwirkung ab. Unter normalen Lebensmittel- und Getränkebedingungen kann ein EPDM-Sitz 12 bis 24 Monate halten. Aggressive Reinigungsmittel, hohe Temperaturen oder abrasive Produkte verkürzen die Lebensdauer des Sitzes. DINGYUE empfiehlt eine Sichtprüfung alle sechs Monate und einen Austausch, wenn Schnitte, Schwellungen, Verhärtungen oder bleibender Druckverformungsrest beobachtet werden.
