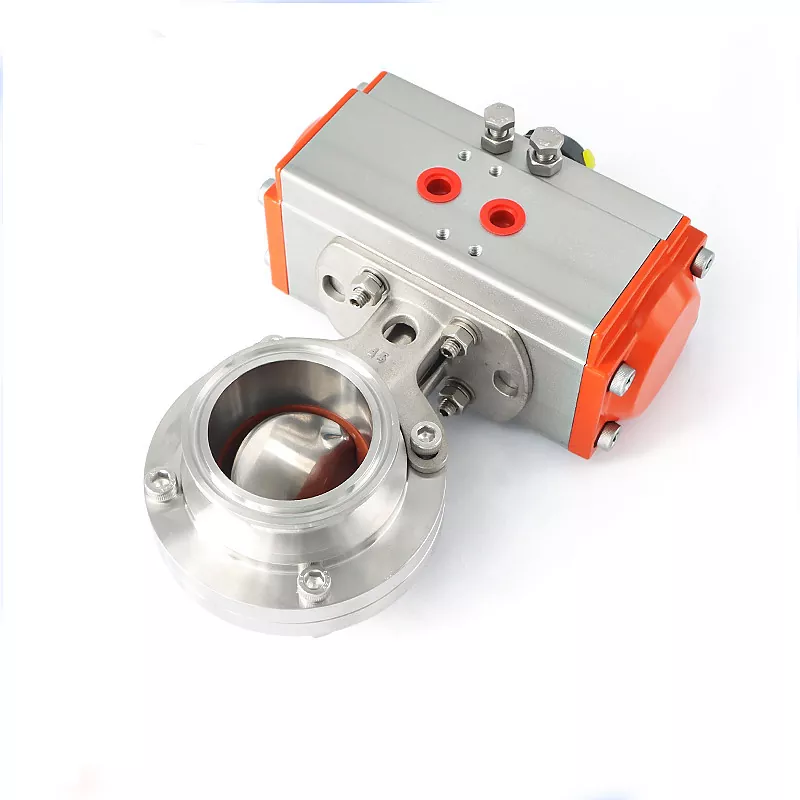

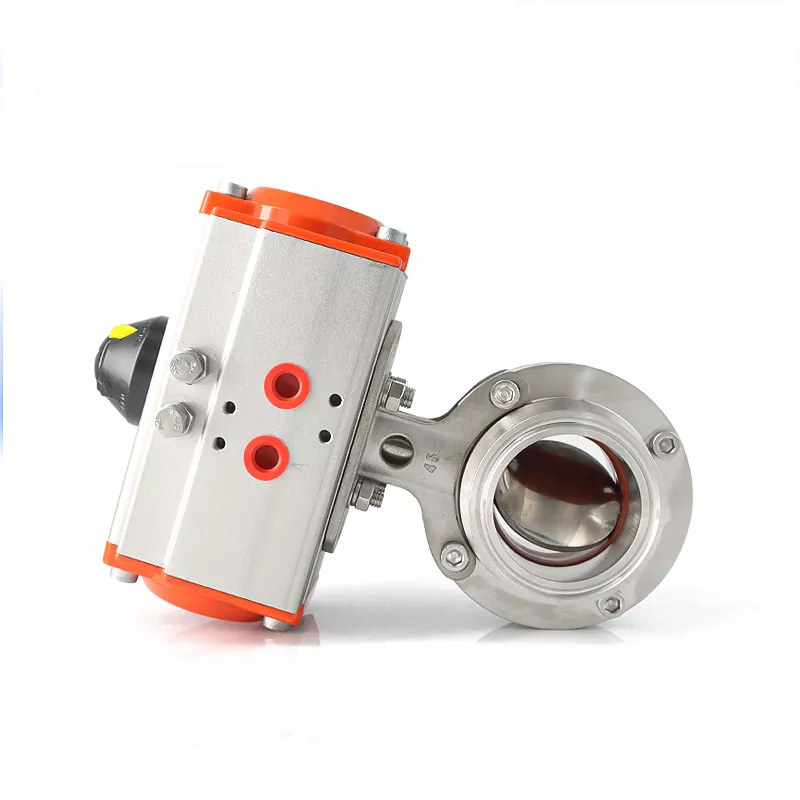

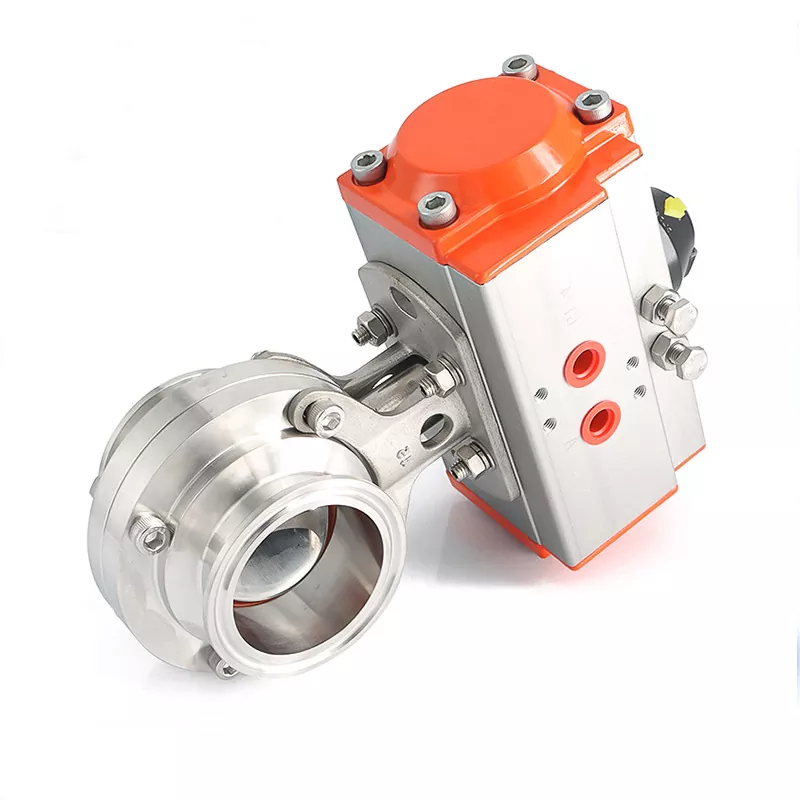

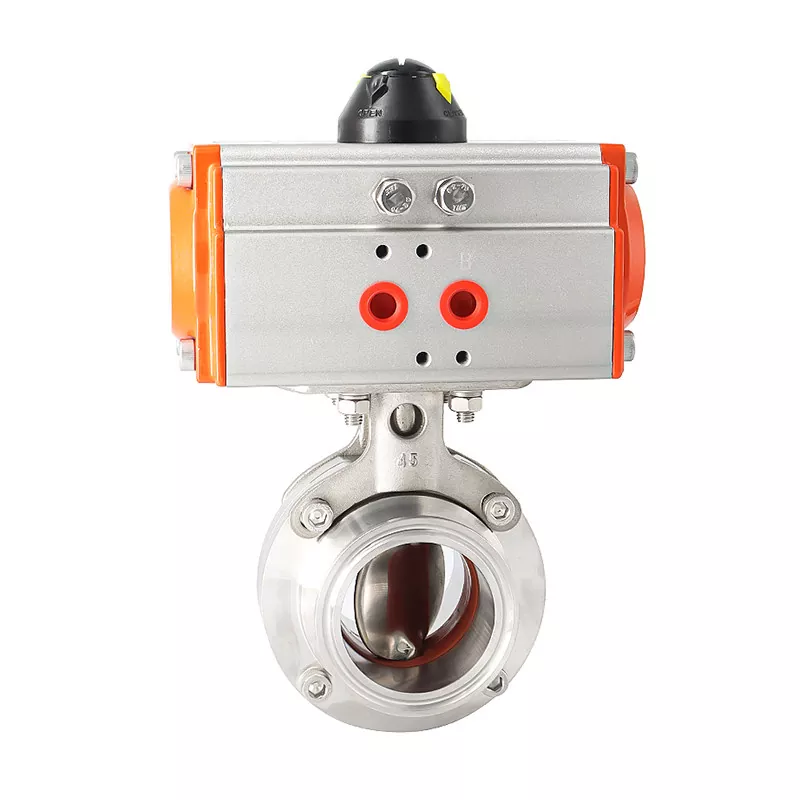

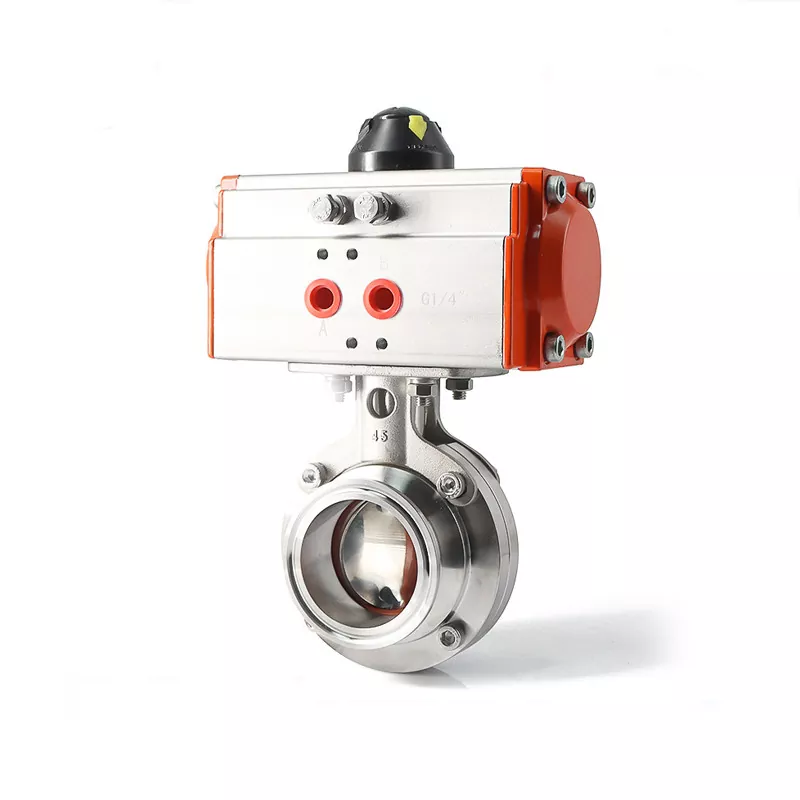

Das horizontale pneumatische Sanitär-Absperrventil wird standardmäßig aus Edelstahl 316L für Körper und Scheibe hergestellt und ist mit EPDM-, PTFE- oder FKM-Dichtungsoptionen erhältlich. Kunden können außerdem verschiedene pneumatische Antriebstypen, Positionsanzeiger, Montagehalterungen und Sanitäranschlüsse auswählen, um sie an ihre Ausrüstungs- und Rohrleitungsanforderungen anzupassen.
DINGYUE liefert Sanitärventile für Anwendungen in der Lebensmittel- und Getränkeindustrie, der Biopharmazeutik, der Feinchemie und der Flüssigkeitskühlung in Rechenzentren, wobei Materialrückverfolgbarkeit, Präzisionsbearbeitung und 100 % anwendbare Ventildruckprüfungen eine konsistente B2B-Versorgung unterstützen.
Das Funktionsprinzip kombiniert eine Vierteldrehungs-Absperrklappe mit pneumatischer Betätigung.
Druckluft → Pneumatikantrieb → Ventilschaft → Scheibendrehung → Durchflussregelung
Wenn Druckluft in den Aktuator eintritt, erzeugt der Aktuator eine Drehbewegung, die die Klappenscheibe dreht.
Die Scheibe dreht sich ungefähr in einer Linie mit der Rohrleitung und ermöglicht so den Durchfluss der Flüssigkeit durch das Ventil.
Die Scheibe dreht sich über den Strömungsweg und versperrt so die Rohrleitung.
Der pneumatische Antrieb kann Signale von der Anlagensteuerung empfangen und so ein automatisches Öffnen und Schließen entsprechend dem Prozessablauf ermöglichen.
Dadurch eignet sich das Ventil für Anwendungen, bei denen Bediener einen wiederholbaren Ventilbetrieb benötigen, ohne manuell auf jedes Ventil im Rohrleitungssystem zugreifen zu müssen.
Abhängig vom gewählten Aktor:
· Doppeltwirkend: Luft betätigt sowohl das Öffnen als auch das Schließen.
· Normalerweise geschlossen (NC): Die Federkraft bringt das Ventil in die geschlossene Position zurück, wenn die Luft entfernt wird.
· Normalerweise offen (NO): Die Federkraft bringt das Ventil in die geöffnete Position zurück, wenn die Luft entfernt wird.
Die richtige Konfiguration hängt von der Prozesssteuerungsstrategie und der erforderlichen Fehlerposition ab.
|
Komponente |
Standardmaterial |
Optionale Anpassung |
Oberflächenbeschaffenheit |
|
Körper / Scheibe |
Edelstahl 316L (1.4404) |
Edelstahl 304 |
Innen Ra≤0,8μm, außen satiniert/poliert |
|
Aktuatorgehäuse |
Aluminiumlegierung (eloxiert) |
Edelstahl 304 |
Korrosionsschutzbeschichtung |
|
Dichtung / Dichtung |
EPDM |
PTFE / FKM (Viton) |
FDA 177.2600-konform |
Der pneumatische Antrieb ermöglicht einen automatisierten Betrieb, ohne dass ein manueller Zugriff auf den Ventilgriff erforderlich ist, was ihn praktisch für Gerätemontagen und eine zentrale Prozesssteuerung macht.
Die Standardkonfiguration aus Edelstahl 316L bietet Korrosionsbeständigkeit und eignet sich gut für anspruchsvolle hygienische und hochreine Flüssigkeitsumgebungen.
Für die angegebene Konfiguration ist eine Innenoberflächenbeschaffenheit von Ra ≤ 0,8 μm erhältlich, die dazu beiträgt, Bereiche zu reduzieren, in denen sich Prozessmedien ansammeln können.
Als Standarddichtung wird EPDM angeboten, während PTFE und FKM für Anwendungen erhältlich sind, die unterschiedliche chemische oder Temperatureigenschaften erfordern.
Tri-Clamp-, Gewinde-/Verbindungs- und stumpfgeschweißte Konfigurationen ermöglichen die Anpassung des Ventils an verschiedene Sanitärrohrsysteme.
Doppeltwirkende, normalerweise geschlossene und normalerweise offene pneumatische Antriebskonfigurationen ermöglichen es Ingenieuren, die Betriebslogik entsprechend dem Prozess auszuwählen.
DINGYUE bietet Materialtestberichte (MTR) und Rückverfolgbarkeit der Chargennummer für entsprechende Bestellungen und unterstützt so die Materialüberprüfung während des gesamten Lieferprozesses.

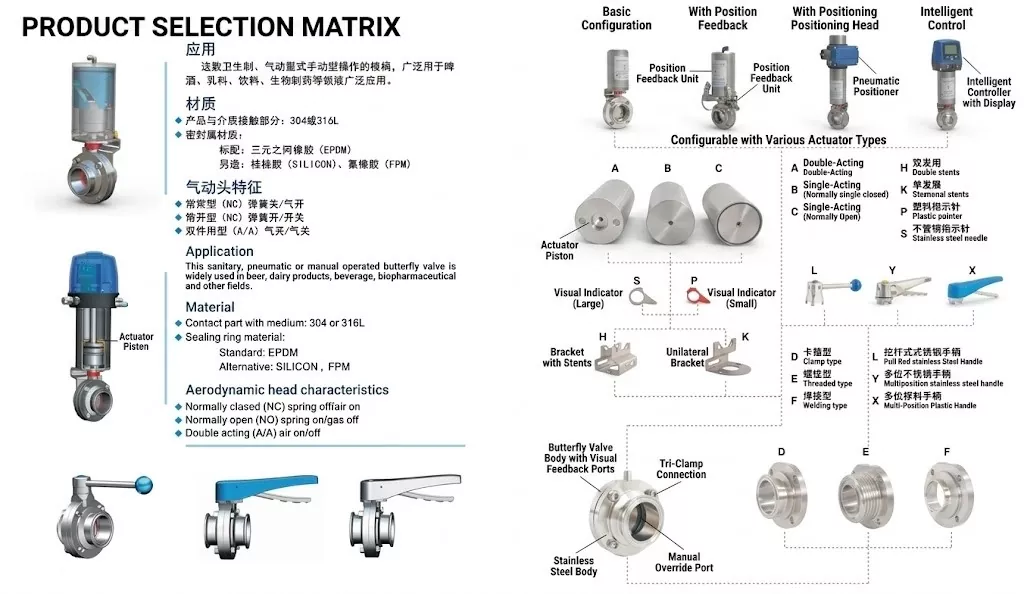

Der Aktor bestimmt, wie die Sanitärklappe auf pneumatische Signale reagiert und was passiert, wenn die Luftzufuhr unterbrochen wird.
Code: A
Sowohl zum Öffnen als auch zum Schließen wird Luftdruck verwendet.
Geeignet für:
· Automatisierte Prozesslinien
· Häufiges Radfahren
· Systeme mit kontinuierlicher Druckluftversorgung
· Anwendungen, die ein kontrolliertes Öffnen und Schließen erfordern
Code: B
Der Aktuator verwendet Druckluft, um das Ventil zu öffnen, während die Federkraft es in die geschlossene Position zurückführt, wenn der Luftdruck entfernt wird.
Empfohlen, wenn der Prozess eine Fail-Closed-Konfiguration erfordert.
Code: C
Der Aktuator verwendet Druckluft, um das Ventil zu schließen, während die Federkraft es in die geöffnete Position zurückführt, wenn der Luftdruck entfernt wird.
Empfohlen, wenn der Prozess eine Fail-Open-Konfiguration erfordert.
Ein langlebiger mechanischer Indikator, der für anspruchsvolle Industrieumgebungen geeignet ist.
Ein leichter Indikator zur einfachen visuellen Identifizierung der Ventilposition.
Die Anschluss- und Montagekonfiguration sollte entsprechend dem vorhandenen Rohrleitungssystem und dem verfügbaren Installationsraum ausgewählt werden.
Eine schnell lösbare Sanitärverbindung, die häufig in hygienischen Verarbeitungssystemen verwendet wird.
Zu den Vorteilen gehören:
· Einfache Installation
· Schnelle Demontage
· Bequeme Wartung
· Geeignet für Sanitärrohrsysteme
Konzipiert für Rohrleitungssysteme, die Gewinde- oder Verschraubungsverbindungen erfordern.
Diese Option kann in Betracht gezogen werden, wenn die umgebenden Geräte kompatible hygienische Gewindeschnittstellen verwenden.
Konzipiert für dauerhafte Rohrleitungsinstallationen.
Stumpfschweißverbindungen können verwendet werden, wenn das Ventil direkt in die Prozessleitung integriert ist und kein häufiger Ausbau erforderlich ist.
Bietet eine robuste Montagekonfiguration zwischen Stellantrieb und Ventil für Anwendungen, bei denen mechanische Stabilität wichtig ist.
Eine kompaktere Montagekonfiguration, bei der der Installationsraum oder die Sensorpositionierung berücksichtigt werden muss.
Für Gerätehersteller sollten die Ausrichtung des Aktuators und der umgebende Abstand vor der Produktion bestätigt werden.
|
Anwendungsindustrie |
Typische Anwendungen |
Warum eine horizontale pneumatische Sanitär-Absperrklappe verwenden? |
|
Lebensmittel- und Getränkeverarbeitung |
Milchverarbeitung, Getränkeabfüllung, Brauen, flüssige Lebensmittel, Saucen, Sirupe und CIP-Systeme |
Die hygienische Edelstahlkonstruktion, glatte Innenflächen und flexible Sanitäranschlüsse unterstützen eine saubere Flüssigkeitshandhabung und häufige Reinigungszyklen. |
|
Biopharmazeutik und Bioverarbeitung |
WFI-Systeme, Reinwasserkreisläufe, Bioreaktoren, Gärtanks und sterile Transferleitungen |
Edelstahl 316L, hygienische Dichtungsoptionen und konfigurierbare pneumatische Betätigung eignen sich für kontrollierte und saubere Prozessumgebungen. |
|
Flüssigkeitskühlung für Rechenzentren |
CDU-Systeme, Direct-to-Chip-Kühlverteiler, sekundäre Kühlkreisläufe und geräteseitige Kühlkreisläufe |
Die pneumatische Betätigung ermöglicht Fernabschaltung und automatische Durchflussisolierung, während die kompakte horizontale Konfiguration die Installation rund um Kühlgeräte und Rohrleitungsgestelle vereinfachen kann. |
|
Feinchemische Verarbeitung |
Transfer von hochreinen Flüssigkeiten, Dosiersysteme und chemische Prozesslinien |
Die 316L-Konstruktion, wählbare Dichtungsmaterialien und eine rückverfolgbare Materialkontrolle tragen dazu bei, anspruchsvolle Anforderungen an die Flüssigkeitshandhabung zu erfüllen. |
|
Kosmetik und Körperpflege |
Flüssige Kosmetika, Emulsionen, gereinigtes Wasser und Wirkstofftransfersysteme |
Hygienische Bauweise und sanitäre Anschlussmöglichkeiten tragen dazu bei, Kontaminationsrisiken zu reduzieren und die Reinigung und Wartung zu vereinfachen. |
|
Systeme für reines Wasser und hochreine Flüssigkeiten |
Verteilung von gereinigtem Wasser, hochreine Prozesskreisläufe und saubere Flüssigkeitsübertragung |
Präzisionsgefertigte Edelstahlkomponenten, kontrollierte Oberflächengüte und geeignete Reinraumbaugruppe unterstützen hochreine Flüssigkeiten |
