Während der Reinigung, Inspektion, Probenahme und Gerätewartung ist häufig ein regelmäßiger Zugang zum Inneren eines Tanks erforderlich. Ein Sanitärschachtdeckel stellt diesen Zugangspunkt bereit und trägt gleichzeitig dazu bei, eine saubere und kontrollierte Verarbeitungsumgebung aufrechtzuerhalten.

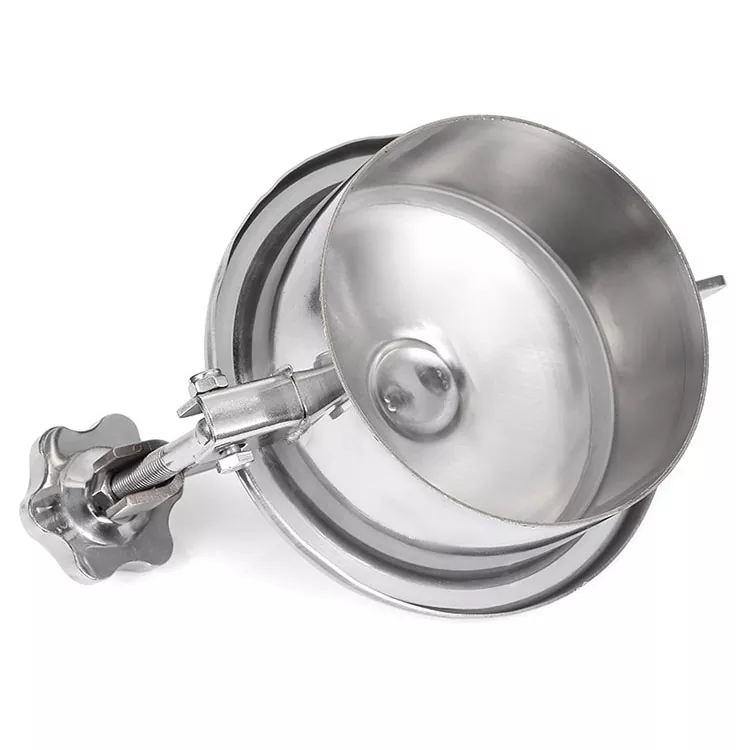

Im Gegensatz zu Mannlöchern für Druckbehälter wurde der drucklose Sanitärschachtdeckel für atmosphärische Tanks oder Tanks mit niedrigem Druck entwickelt, bei denen Bediener im täglichen Betrieb ein schnelles Öffnen und Schließen benötigen. Die Edelstahlabdeckung, die Sanitärdichtung und die sichere Verriegelungsstruktur bilden zusammen eine versiegelte Zugangsöffnung, die einfach zu bedienen und zu warten ist.
Mit Optionen aus SS304- und SS316L-Materialien, verschiedenen Dichtungstypen und kundenspezifischen Abmessungen kann es mit verschiedenen Sanitärtanks kombiniert werden, die in Lebensmittel-, Getränke-, Molkerei-, Pharma- und anderen hygienischen Verarbeitungssystemen verwendet werden.
|
Kategorie |
Spezifikationsparameter |
Technische Details und Standards |
|
Abmessungs- und Betriebsgrenzen |
Nenngrößenbereich (DN) |
Standard: DN200 bis DN600 (8" bis 24") Sondergrößen bis DN800 auf Anfrage erhältlich |
|
|
Arbeitsdruck und Temperatur |
Druckstufe: drucklose / atmosphärische Anwendungen (max. 0,2–0,5 bar / 2,9–7,2 psi für Staub- und Spritzschutz) Betriebstemperatur: -20 °C bis +150 °C (-4 °F bis 302 °F) (abhängig von der Dichtung) |
|
Materialspezifikationen |
Metallgehäuse (Rahmen und Abdeckung) |
Edelstahl 304 (1.4301): Standardanwendungen in der Lebensmittel-, Getränke- und Milchverarbeitung Edelstahl 316L (1.4404): Hochreine Pharma-, Bioprozess- und korrosive Medien |
|
|
Dichtungsmaterialien |
Silikon (Standard): Hervorragende Elastizität und breiter Temperaturbereich (-50 °C bis +180 °C) EPDM/Viton (FKM)/NBR: Anforderungen an die Chemikalien-, Dampf- oder Ölbeständigkeit Konformität: Alle Dichtungen entsprechen FDA 21 CFR 177.2600 und USP Class VI |
|
|
Standards und Compliance |
Konform mit 3-A-Hygienestandards, ASME BPE, EHEDG-Richtlinien und FDA-Konformität für Produktkontaktflächen |
|
Struktur- und Designmerkmale |
Griff- und Verschlussoptionen |

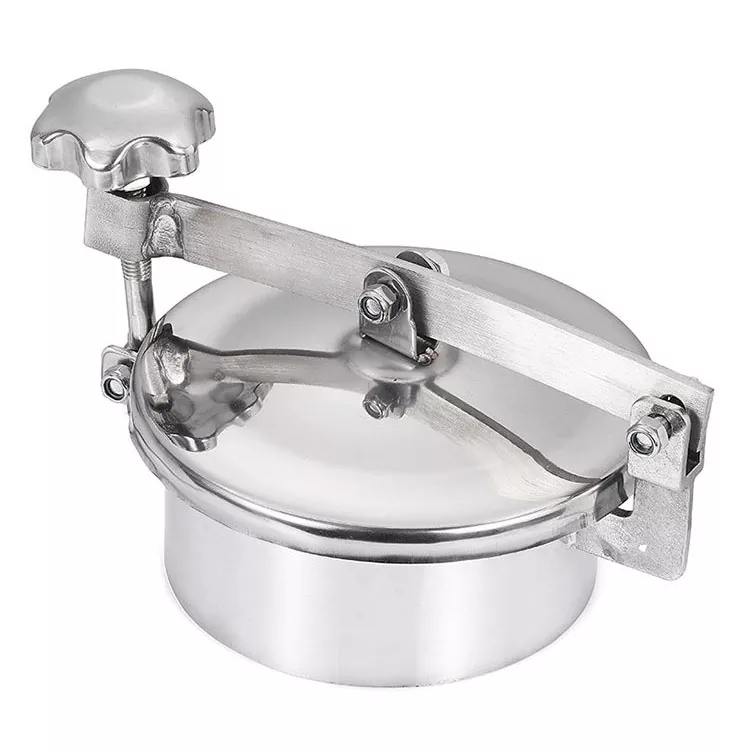

Handknöpfe: Ergonomischer Kunststoffknopf oder Sternrad aus Edelstahl 304/316 Scharniermechanismus: Sanftes Aufschwenkdesign mit optionaler Positionierungsverriegelung zum Offenhalten |
Sicherheitswarnung: Stellen Sie stets sicher, dass der Tankinnendruck dem atmosphärischen Druck entspricht, bevor Sie das Handrad lösen. Öffnen Sie niemals unter Druck.

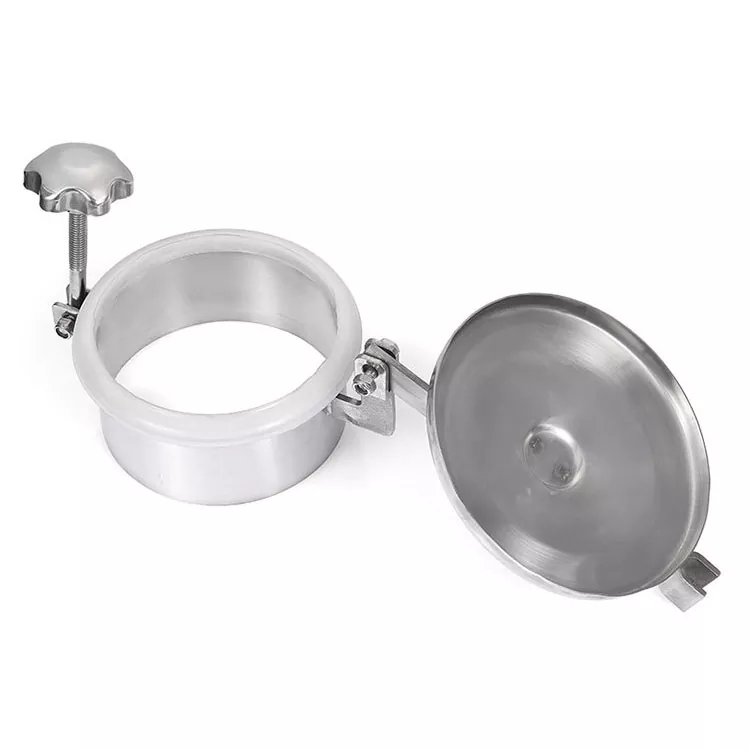

Bedienung: Drehen Sie das ergonomische Handrad gegen den Uhrzeigersinn, um es zu lösen, und klappen Sie dann die Abdeckung auf. Zum Abdichten den Deckel ausrichten und im Uhrzeigersinn handfest anziehen.
1. Reinigen Sie die Dichtung und die Dichtungsnut bei jedem Tankreinigungszyklus.
2. Überprüfen Sie die Elastomerdichtung regelmäßig auf Verschleiß, Verhärtung oder Risse.
3. Ersetzen Sie beschädigte Dichtungen sofort, um eine leckagefreie Leistung zu gewährleisten.

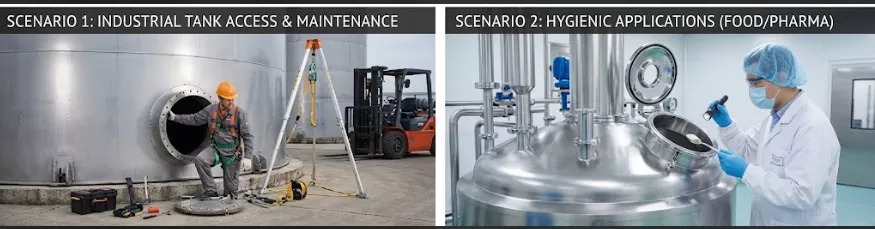

Behältereingang: Dient als primäre Servicetür (Zugangsluke) für Techniker zum Betreten von Tanks, Sanitärbehältern und unterirdischen Netzwerken für Installationen, gründliche Reinigungen und interne Reparaturen.
Laden und Probenahme von Zutaten: In der Lebensmittel-, Getränke-, Pharma- und Feinchemikalienverarbeitung bieten drucklose Sanitärschachtdeckel eine praktische Öffnung für die Rohstoffdosierung, visuelle Inspektion und Qualitätsprobenahme.
Inspektionsbeleuchtung: Das Öffnen des Mannlochs während der Reinigung oder Wartung lässt natürliches Licht in das Tankinnere und verbessert so die Sicht für Servicemitarbeiter.
Sicherheitsbelüftung: Wird an externe Luftkanäle angeschlossen oder ermöglicht einen natürlichen Luftstrom während der Wartung, um eine Gasansammlung zu verhindern und eine sichere Atemumgebung für den Betrieb im Tank zu gewährleisten.
Überdruckschutz und Explosionsschutz: Spezialmodelle (z. B. Notdruckentlastung oder explosionssichere, drucklose Entlüftungsschachtabdeckung) fungieren als Sicherheitsventile, die bei Wärmeausdehnung oder plötzlichen Druckspitzen automatisch Überdruck ablassen und so Behälter vor Bruch schützen.
Sanitär- und Hygieneanwendungen: Weit verbreitet in Systemen der Lebensmittel-, Getränke-, Molkerei-, Pharma- und Biotechnikbranche (normalerweise mit einer Größe zwischen DN150 und DN600). Entwickelt mit spaltfreiem Innenraum, hochintegrierten Dichtungen und leicht zu reinigenden Oberflächen für eine nahtlose Integration in hygienische Pumpen und Behälter.
A: Nein. Dieses Modell ist ausschließlich für drucklose (atmosphärische) Tanks konzipiert. Für druckbewertete Anwendungen erkundigen Sie sich bitte nach unserer Druck-Manway-Serie.
A: Silikon in Lebensmittelqualität ist Standard. Je nach chemischer Kompatibilität sind auf Anfrage EPDM-, PTFE- und FKM/Viton-Optionen erhältlich.
A: Der Halskragen/Flanschsockel wird von einem qualifizierten Schweißer direkt an die Tanköffnung geschweißt.
