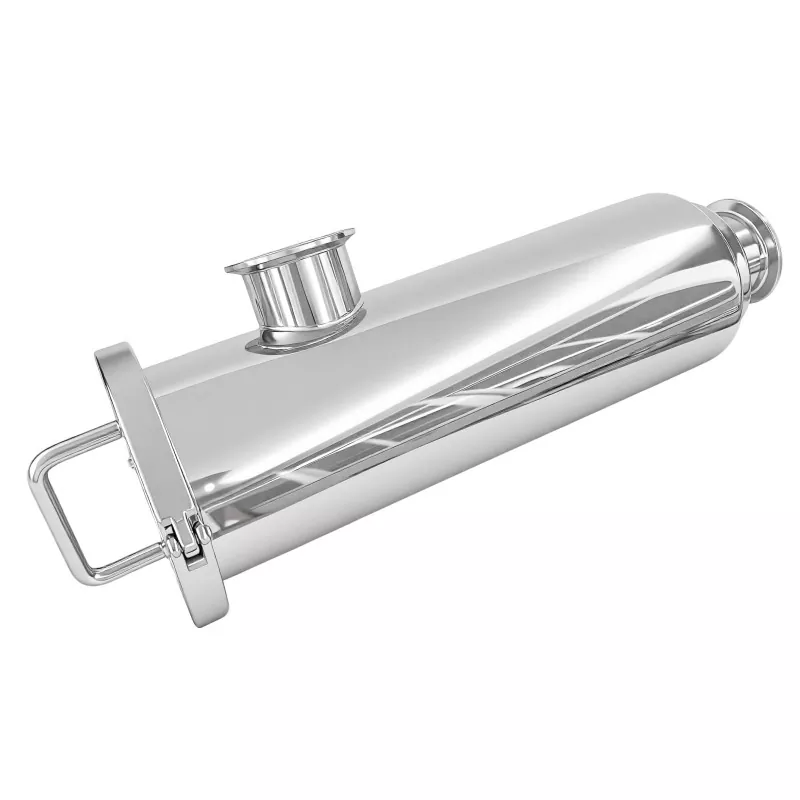

Winkel-Tri-Clamp-Sieb

Optimieren Sie Ihr Rohrleitungslayout mit unserem Winkel-Tri-Clamp-Sieb. Das einzigartige 90-Grad-Einlass-/Auslassdesign passt perfekt in enge Räume oder Ecken und gewährleistet gleichzeitig eine hervorragende Filterung und einen geringen Druckabfall. Hochglanzpolierter Edelstahl verhindert Produktansammlungen.

Technische Spezifikation

Kompaktes 90°-Filtrationsdesign für hygienische Prozessleitungen

In kompakten Sanitärrohrsystemen ist der Installationsraum rund um Pumpen, Tanks und Verarbeitungsgeräte oft begrenzt. Herkömmliche gerade Schmutzfänger erfordern in der Regel zusätzliche Bögen oder Fittings, um die Rohrleitungsanordnung zu vervollständigen, was die Komplexität der Installation und die Wartungspunkte erhöht.

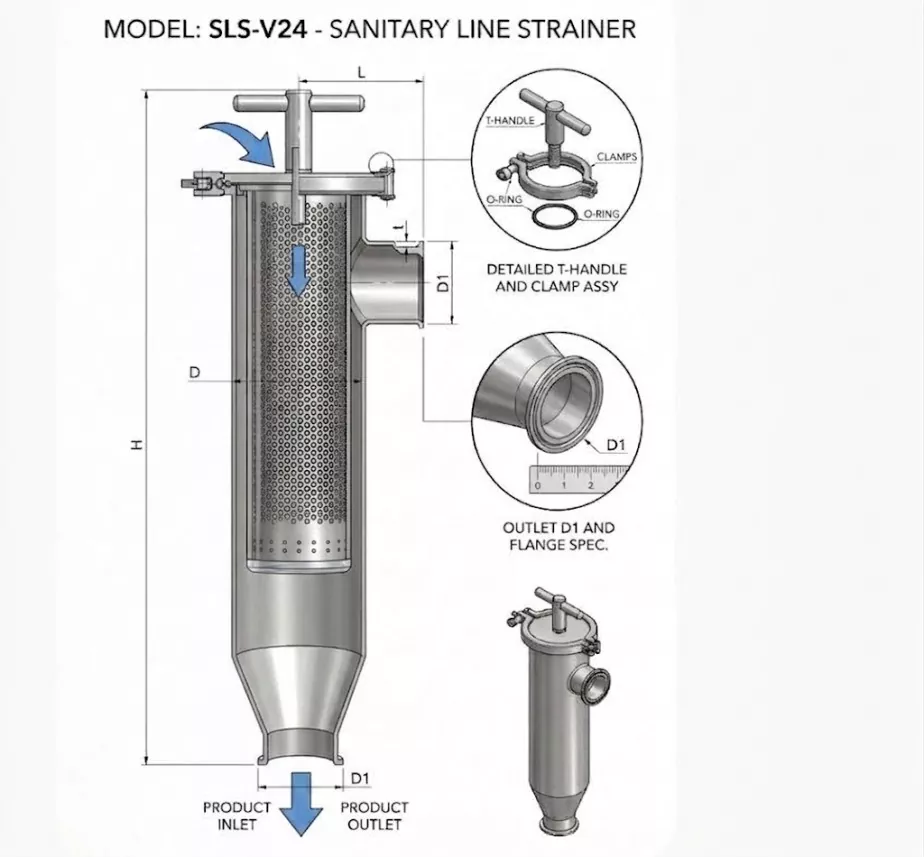

Der DINGYUE-Winkel-Tri-Clamp-Sieb vereint Filterung und 90-Grad-Flussrichtungsänderung in einem integrierten Design. Die Konfiguration mit seitlichem Einlass und vertikalem Auslass hilft Ingenieuren, enge Rohrleitungsanordnungen zu optimieren und sorgt gleichzeitig für eine zuverlässige Partikelentfernung für hygienische Flüssigkeitssysteme.

Dieses aus Edelstahl SS304 oder SS316L gefertigte Sanitärsieb verfügt über eine glatte Innenfläche, ein abnehmbares Filterelement und einen Tri-Clamp-Anschluss für eine schnelle Inspektion und Reinigung. Es wird häufig in der Lebensmittelverarbeitung, in pharmazeutischen Systemen, in der Getränkeproduktion, bei der Handhabung hochreiner Flüssigkeiten und in Flüssigkeitskühlungsanwendungen eingesetzt, bei denen ein sauberer Durchfluss und eine einfache Wartung erforderlich sind.

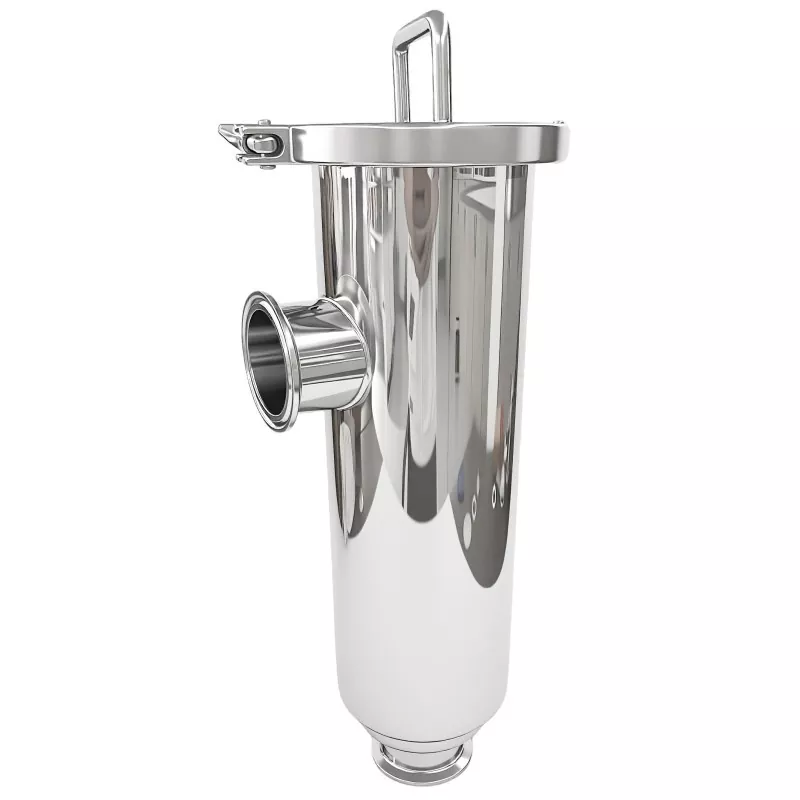

Platzsparendes 90°-Design für eine vereinfachte Rohrleitungsinstallation

Die Anordnung der Rohrleitungen kann zu einer Herausforderung werden, wenn sich Geräteanschlüsse in der Nähe von Wänden, Rahmen oder anderen Komponenten befinden. Ein herkömmlicher Inline-Siebkorbfilter erfordert möglicherweise zusätzliche Bögen, wodurch sich die Anzahl der Verbindungspunkte und potenziellen Wartungsbereiche erhöht.

Die 90-Grad-Winkelstruktur ermöglicht es dem Sieb, den Flüssigkeitsfluss umzuleiten und gleichzeitig Partikel zu filtern.

Zu den wichtigsten Vorteilen gehören:

· Reduzierter Einbauraum im Vergleich zu geraden Siebkombinationen

· Weniger zusätzliche Bögen und Armaturen erforderlich

· Einfachere Integration in kompakte Gerätelayouts

· Geeignet für Pumpeneinlassschutz und auf Rahmen montierte Systeme

Für Gerätehersteller und Systemintegratoren trägt dieses Design dazu bei, die Rohrleitungsanordnungen zu vereinfachen, ohne die Filtrationsleistung zu beeinträchtigen.

Hygienische Edelstahlkonstruktion für saubere Flüssigkeitshandhabung

DINGYUE-Winkel-Tri-Clamp-Siebe sind für Anwendungen konzipiert, bei denen Flüssigkeitsreinheit und Materialzuverlässigkeit wichtig sind.

Zu den verfügbaren Materialien gehören:

· SS304 (1.4301)

· SS316L (1.4404)

Die Innenflächen sind präzise bearbeitet, um Produktrückstände zu minimieren und einen hygienischen Betrieb zu unterstützen. Die glatte Edelstahlkonstruktion trägt zur Verringerung des Kontaminationsrisikos bei und sorgt für langfristige Korrosionsbeständigkeit in anspruchsvollen Prozessumgebungen.

Bei Pharma-, Lebensmittel- und hochreinen Anwendungen spielen Materialrückverfolgbarkeit und Oberflächenqualität eine wichtige Rolle bei der Aufrechterhaltung konsistenter Produktionsstandards.

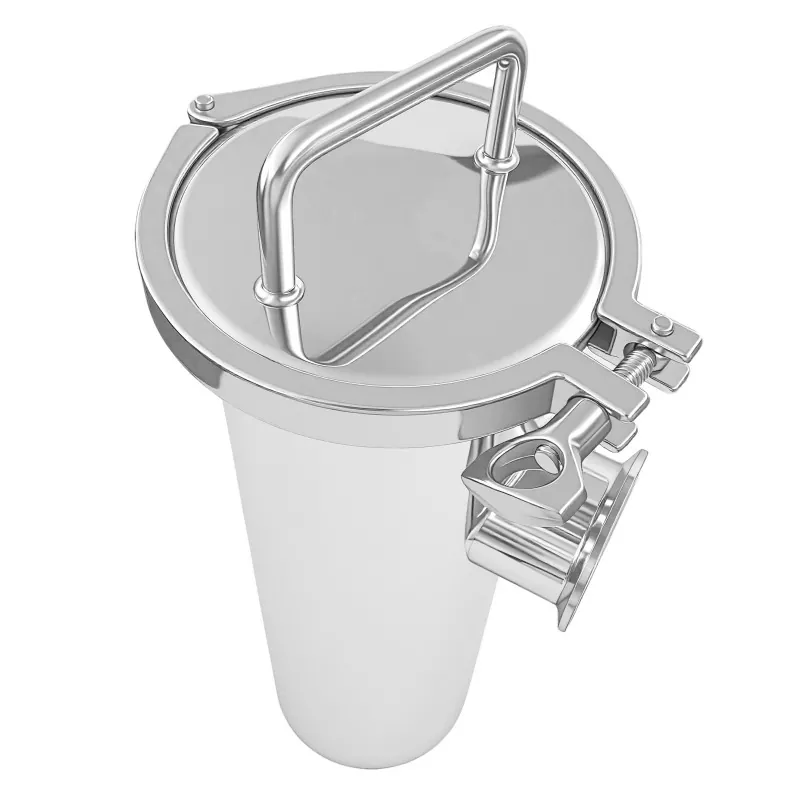

Der einfache Zugang zum Filter reduziert die Ausfallzeiten bei der Wartung

Eine regelmäßige Reinigung ist für jede Filterkomponente unerlässlich. Ein schwer zugängliches Filtergehäuse kann die Ausfallzeit verlängern und die routinemäßige Wartung erschweren.

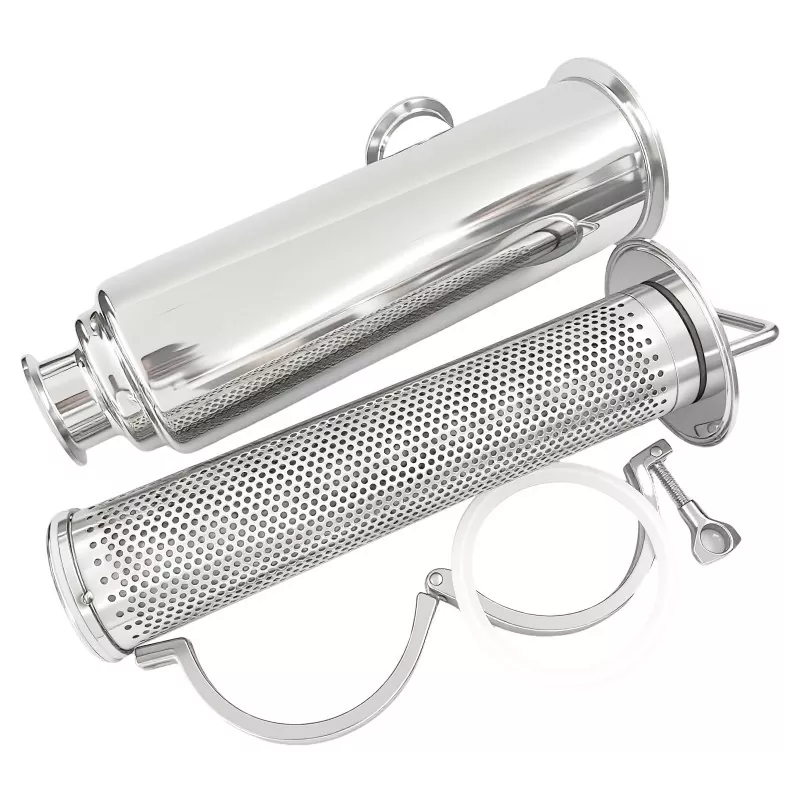

Das Winkel-Tri-Clamp-Sieb ist mit einem abnehmbaren Filterelement ausgestattet, das dem Bediener eine effiziente Inspektion und Reinigung ermöglicht.

Zu den Wartungsvorteilen gehören:

· Tri-Clamp-Verbindung für schnelle Demontage

· Filtersieb-Entfernung ohne Austausch der kompletten Einheit

· Einfache Reinigung während der routinemäßigen Wartung

· Kompatibel mit manuellen Reinigungs- und CIP-Verfahren

Durch die Installation von Drucküberwachungspunkten vor und nach dem Sieb können Bediener steigende Differenzdrücke erkennen und die Reinigung planen, bevor sie den Prozessablauf beeinträchtigen.

Flexible Filtrationsmöglichkeiten für unterschiedliche Prozessanforderungen

Unterschiedliche Produktionssysteme erfordern je nach Flüssigkeitseigenschaften und Anforderungen an den Geräteschutz unterschiedliche Filtrationsgrade.

DINGYUE liefert maßgeschneiderte Filterelemente entsprechend den Anwendungsanforderungen:

· Keildrahtsieb aus Edelstahl

· Lochblech mit Drahtgeflecht

· Unterschiedliche Maschen- und Mikrometerwerte

Verfügbare Filteroptionen:

· 30 Mesh

· 50 Mesh

· 100 Mesh

· 200 Mesh

· 300 Mesh

Für Projekte, die eine bestimmte Partikelentfernungsleistung oder Strömungsbedingungen erfordern, sind kundenspezifische Filterspezifikationen verfügbar.

OEM-Anpassung für Gerätehersteller

Unterschiedliche Aufbereitungssysteme erfordern oft unterschiedliche Anschlussgrößen, Filterleistungen und Einbaumaße.

DINGYUE bietet Anpassungsunterstützung, einschließlich:

· Maßgeschneiderte Maschen- oder Mikrometerwerte

· Spezielle Verbindungsdesigns

· OEM-Abmessungen

· Maßgeschneiderte Oberflächenveredelungen

· Projektbasierte Komponentenlösungen

Unser Engineering-Team arbeitet mit Geräteherstellern, Auftragnehmern und Händlern zusammen, um Sanitärfiltrationskomponenten zu entwickeln, die für bestimmte Anwendungen geeignet sind.

Häufig gestellte Fragen

F1: Wie schneidet dieses Modell im Vergleich zu einem Inline- oder Y-Sieb ab?

A: Während ein Inline-Sieb das Rohr gerade hält und ein Y-Sieb den diagonalen Fluss bewältigt, leitet ein Winkel-Tri-Clamp-Sieb die Flüssigkeit um 90 Grad um und eignet sich daher perfekt für Eckinstallationen, bei denen der Platz begrenzt ist.

F2: Kann ich kundenspezifische Maschenweiten für bestimmte Flüssigkeitsviskositäten bestellen?

A: Ja, wir bieten eine große Auswahl an Mikrofeinheiten und Maschenkonfigurationen an, die auf Ihre spezifischen Prozessanforderungen zugeschnitten sind, sei es für leichte Flüssigkeiten oder hochviskose Pasten.

F3: Kostet der Winkel-Tri-Clamp-Sieb mehr als ein standardmäßiger gerader Sieb?

Antwort: Die Anschaffungskosten eines Winkelsiebs sind aufgrund seines im 90-Grad-Winkel gefertigten Gehäuses etwas höher. Da es jedoch einen 90-Grad-Rohrbogen in Ihrem System ersetzen kann, erspart es Ihnen die Kosten für den Kauf eines zusätzlichen Fittings und ist somit eine äußerst kostengünstige Lösung für Rohrleitungsecken.

F5: Sind die Dichtungen für Ihr Winkel-Tri-Clamp-Sieb von der FDA zugelassen?

Antwort: Ja. Alle mit unseren Winkelsieben gelieferten Dichtungen (Silikon, EPDM oder FKM) sind zu 100 % FDA-konform (FDA 21 CFR 177.2600). Sie sind vollständig für den sicheren Einsatz in der Lebensmittel-, Milch-, Getränke- und Pharmaverarbeitung zertifiziert.

F6: Was ist der Hauptvorteil eines 90-Grad-Winkelfilters in einer Rohrleitungsanordnung?

Antwort: Der größte Vorteil ist die Platzersparnis und der geringe Druckabfall. Es ändert die Strömungsrichtung um 90 Grad und filtert gleichzeitig die Flüssigkeit, sodass Sie es direkt an Ecken oder Pumpeneinlässen installieren können. Es ermöglicht auch das seitliche Herausziehen des Filtersiebs, ohne die Hauptleitung zu trennen.

Zuverlässige hygienische Filtrationskomponenten von DINGYUE

Mit Erfahrung in Sanitärventilen, Armaturen und hochreinen Flüssigkeitskontrollkomponenten bietet DINGYUE Filtrationslösungen für anspruchsvolle Prozessumgebungen.

Von kompakten Rohrleitungssystemen bis hin zu großen Industrieprojekten – unser Winkel-Tri-Clamp-Sieb hilft Kunden dabei, eine sauberere Flüssigkeitszirkulation aufrechtzuerhalten, die Installation zu vereinfachen und die langfristige Systemzuverlässigkeit zu verbessern.
