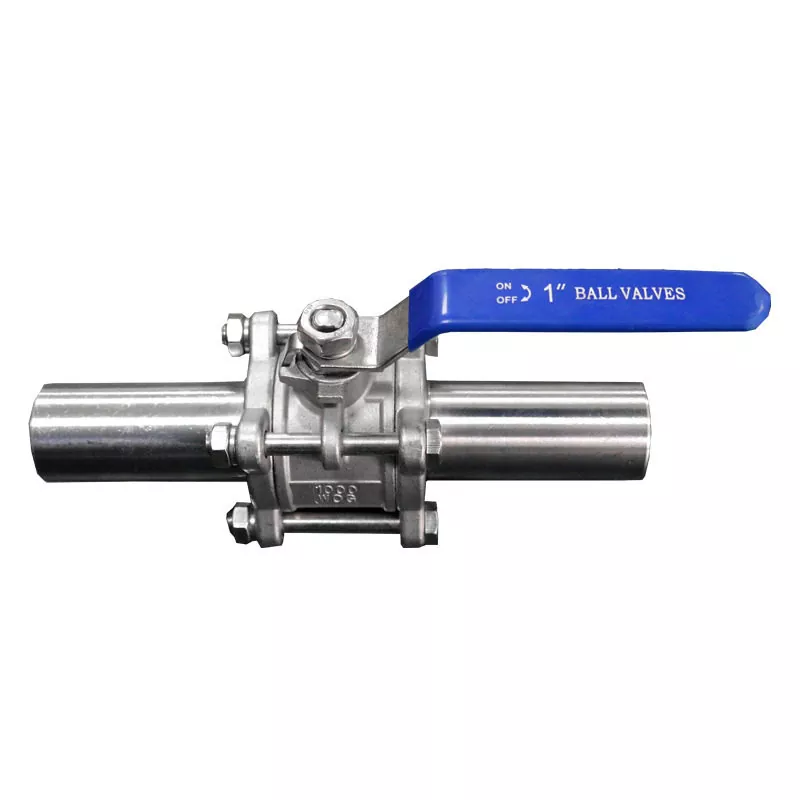

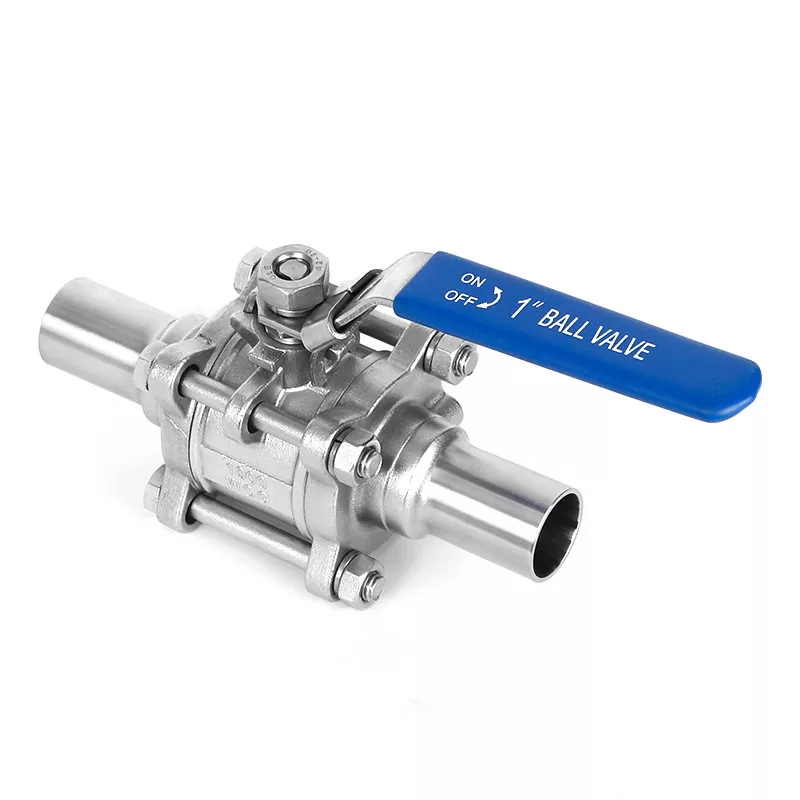

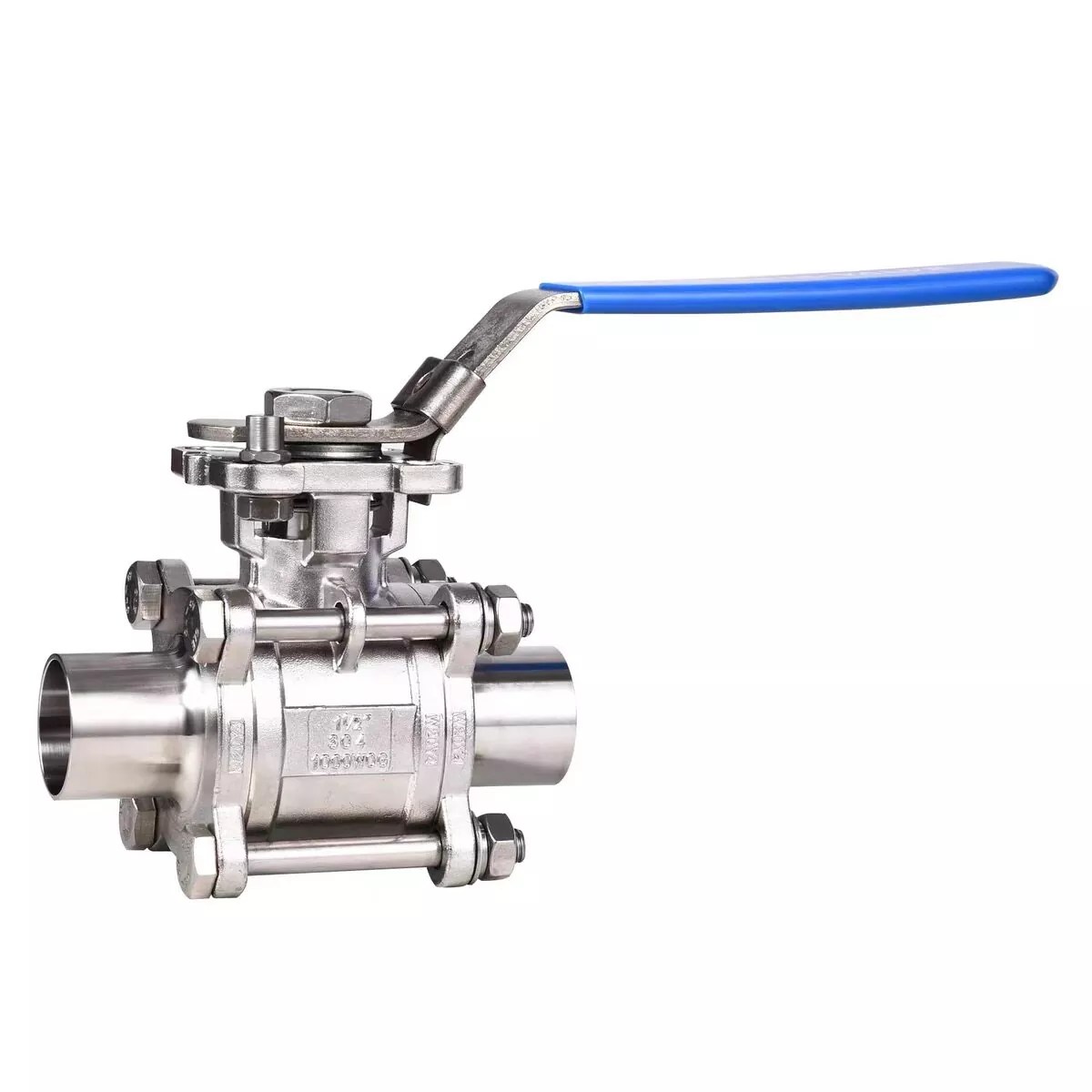

Ein geschweißter Sanitär-Kugelhahn mit vollem Durchgang ist ein Sanitär-Absperrventil, das eine gebohrte Kugel mit einem Durchflussdurchgang verwendet, der der Nennbohrung der Rohrleitung entspricht. Im Gegensatz zu Konstruktionen mit reduziertem Anschluss minimiert die Konfiguration mit vollem Durchgang die durch den Ventilkörper erzeugte Einschränkung, wenn das Ventil vollständig geöffnet ist.

Die Schweißverbindung sorgt für eine dauerhafte Verbindung zwischen dem Ventil und der Prozessleitung, wodurch diese Konfiguration besonders für Sanitärsysteme geeignet ist, in denen weniger mechanische Verbindungen bevorzugt werden.

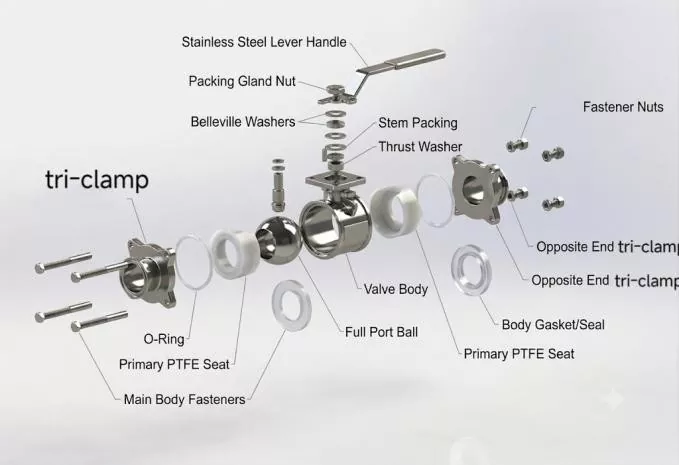

Zur Grundkonstruktion gehören:

· Ventilkörper aus Edelstahl

· Edelstahlkugel mit vollem Durchgang

· Präzisionsgefertigter Ventilschaft

· Sitz aus PTFE oder modifiziertem PTFE

· Spindeldichtungskomponenten

· Stumpfschweißverbindungsenden

· Manuelle, pneumatische oder elektrische Betätigungsoptionen

Diese Kombination unterscheidet das Ventil von einem herkömmlichen Kugelhahn mit Gewinde: Der Fokus liegt nicht nur auf dem Öffnen und Schließen der Leitung, sondern auf der Aufrechterhaltung eines kontinuierlichen, reinigbaren und restriktionsarmen Prozessflusswegs.

Technische Parametermatrix

1. Der Ventilkörper und das Design mit vollem Anschluss

Der Körper ist aus einem einzigen Billet-Edelstahl ASTM A351 CF3M (316L) geschmiedet. Durch das Schmieden wird die dem Gussstahl innewohnende mikroskopische Porosität beseitigt, wodurch verhindert wird, dass gefährliche Medien in die Metallstruktur eindringen. Durch die Vollbohrungsgeometrie kann ein Molchwerkzeug für mechanische Reinigungszyklen problemlos durch die Rohrleitung geführt werden, wenn sich das Ventil in der vollständig geöffneten Position befindet.

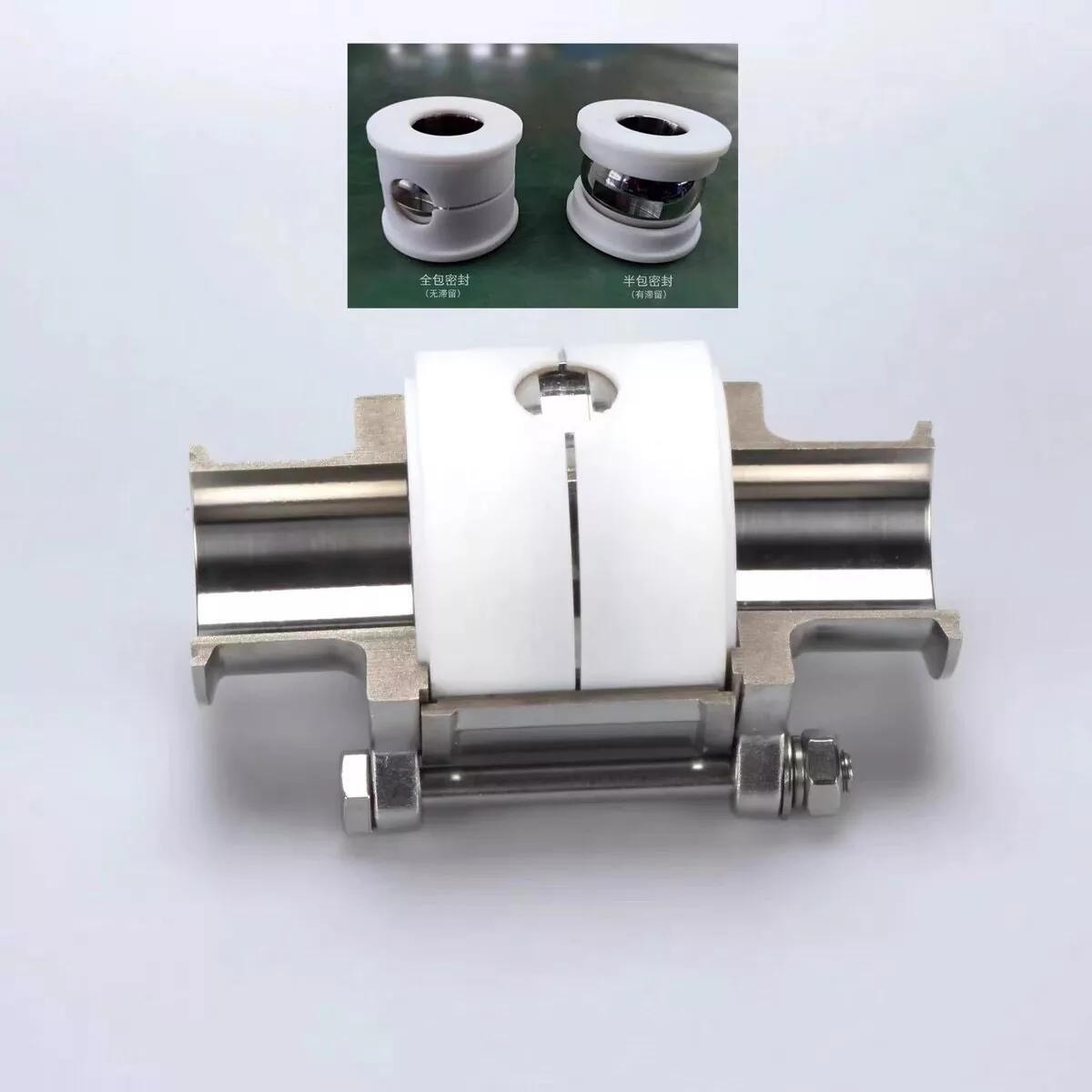

2. Fortschrittliche Hohlraumfüller-Abdichtungssysteme

Standard-Kugelhähne lassen einen absichtlichen Spalt zwischen der Kugel und dem Ventilgehäuse. Beim Durchströmen von Flüssigkeiten bleiben kleine Mengen des Produkts in diesen Toträumen hängen, was zu Bakterienwachstum und Chargenverunreinigungen führt. Unser geschweißter Sanitärkugelhahn mit vollem Durchgang verfügt über maßgeschneiderte, präzisionsgeformte Hohlraumfüllsitze. Diese Sitze füllen den Hohlraum rund um die Kugel vollständig aus und lassen keine Möglichkeit, sich für Restflüssigkeiten zu verstecken.

3. Präzisionsgeschweißte Enden

Die Stumpfschweißenden werden mit exakten Toleranzen bearbeitet, die den weltweiten Rohrleitungsstandards entsprechen (ASME BPE Serie AM, DIN 11860 Bereich 2). Die verlängerten Schweißzapfen sorgen dafür, dass die Wärmeentwicklung beim orbitalen WIG-Schweißen die inneren PTFE-Dichtungen nicht verzieht oder schmilzt, wodurch ein nahtloser Einbau für automatische Schweißgeräte gewährleistet wird.

[Unser fortschrittliches Ventil: Hohlraum gefüllt -> Linearer Spülpfad -> Keine Totzonen]

Betätigungsoptionen

Der geschweißte Sanitärkugelhahn mit vollem Durchgang kann für den manuellen Betrieb geliefert oder in ein automatisiertes Prozesssteuerungssystem integriert werden.

Für automatisierte Installationen sollte der Antrieb entsprechend dem erforderlichen Drehmoment, der Betriebsfrequenz, dem Steuersignal und der Fehlerposition ausgewählt werden, anstatt ihn einfach an die Nenngröße des Ventils anzupassen.

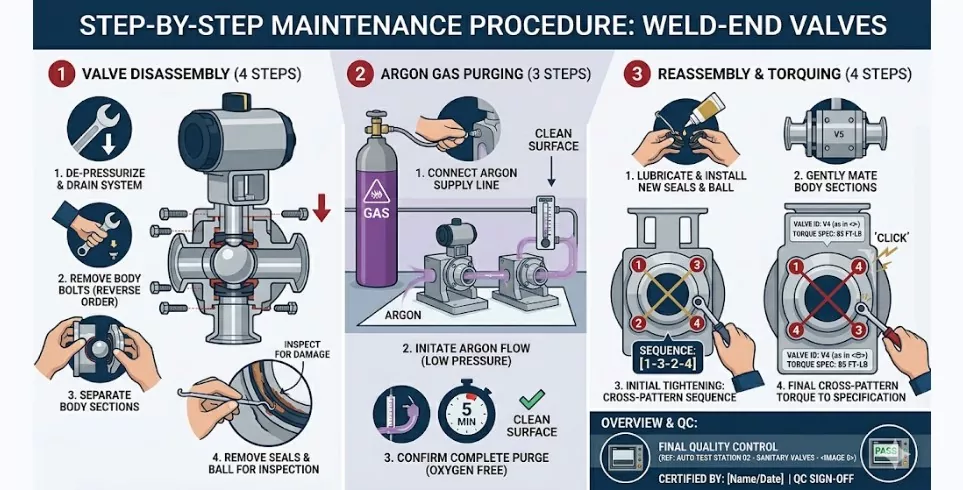

Implementierung, Installation und Vorsichtsmaßnahmen

Durch die ordnungsgemäße Installation bleiben die mechanischen Vorteile Ihrer hochreinen Ventile erhalten. Befolgen Sie diese technischen Richtlinien, um eine einwandfreie Systeminbetriebnahme zu gewährleisten:

Vorbereitung vor dem Schweißen: Bevor mit dem automatischen oder manuellen WIG-Schweißen begonnen wird, muss der Sanitärkugelhahn mit vollem Durchgang vollständig zerlegt werden, um zu verhindern, dass die hohe Hitze des Lichtbogens die inneren PTFE-Sitze und Schaftdichtungen verformt oder verbrennt. Lediglich die beiden Endkappen sollten an die Rohrleitung geheftet und angeschweißt werden.

Warum DingYue wählen?

Flexible Versandoptionen

Wir verwalten täglich unterschiedliche Versandgewichte und Volumenanforderungen. Beispielsweise enthielt eine kürzlich Mitte 2026 getätigte mittelgroße Bestellung ein Nettogewicht von 890 kg, verpackt in kompakten Versandkartons. Um die Sicherheit beim internationalen Luft- und Seetransport zu maximieren, wurde die Ladung in wärmebehandelten Standardkisten palettiert, wodurch sich das Gesamtbruttogewicht auf 930 kg erhöhte und eine einfache Handhabung mit Standardgabelstaplern gewährleistet war.

Ganz gleich, ob Sie Teilladungen (LCL), Vollcontainerladungen (FCL) oder dringende Luftfracht über große internationale Kuriere (DHL, FedEx, UPS) benötigen, unser engagiertes Logistikteam verwaltet alle Exportdokumente, Zollabfertigungspapiere und Frachtverfolgung, um eine reibungslose Lieferung an Ihre Einrichtung sicherzustellen.

FAQ

Was ist ein geschweißter Sanitärkugelhahn mit vollem Durchgang?

Es handelt sich um einen Sanitärkugelhahn mit Durchflussdurchgang mit vollem Durchgang und Stumpfschweißenden, der für den dauerhaften Einbau in hygienische oder hochreine Rohrleitungssysteme konzipiert ist.

Was ist der Vorteil eines Kugelhahns mit vollem Durchgang?

Bei einer Konstruktion mit vollem Durchgang passt sich der interne Kugeldurchgang im vollständig geöffneten Zustand eng an die Rohrleitungsbohrung an, was dazu beiträgt, die Durchflussbeschränkung im Vergleich zu Konstruktionen mit reduziertem Anschluss zu minimieren.

Warum eine Schweißverbindung anstelle einer Tri-Clamp-Verbindung wählen?

Schweißverbindungen eignen sich für dauerhafte Prozessleitungen, bei denen weniger lösbare Verbindungen bevorzugt werden. Tri-Clamp-Verbindungen sind praktischer, wenn häufige Demontage und Wartung erforderlich sind.

Ist das Ventil für CIP-Systeme geeignet?

Es kann in anwendbaren CIP-Systemen verwendet werden, vorausgesetzt, dass Ventilgröße, Sitzmaterial, Temperatur, Druck und Reinigungschemie mit den tatsächlichen Prozessbedingungen kompatibel sind.

Kann das Ventil in biopharmazeutischen Systemen eingesetzt werden?

Ja. Für biopharmazeutische Flüssigkeitssysteme können je nach Projektanforderungen anwendbare 316L-Konfigurationen, hygienische Oberflächenbeschaffenheiten und Schweißverbindungen spezifiziert werden.

Ist 316L verfügbar?

Ja. Edelstahl 316L ist verfügbar, für entsprechende Konfigurationen wird auch Edelstahl 304 angeboten.

Welche Sitzmaterialien gibt es?

Zu den verfügbaren Optionen gehören PTFE, TFM 1600 und hohlraumgefülltes PTFE. Die geeignete Wahl hängt vom Medium und den Betriebsbedingungen ab.

Kann dieser Sanitärkugelhahn automatisiert werden?

Ja. Es stehen manuelle, pneumatische und elektrische Betätigungsmöglichkeiten zur Verfügung. Pneumatikkonfigurationen können als stromlos geschlossen, stromlos offen oder doppeltwirkend geliefert werden.

Kann DingYue Materialzertifikate bereitstellen?

Für entsprechende Bestellungen kann DingYue Materialtestberichte und die Rückverfolgbarkeit von Chargennummern bereitstellen, um die Materialüberprüfung und Projektdokumentation zu unterstützen.
