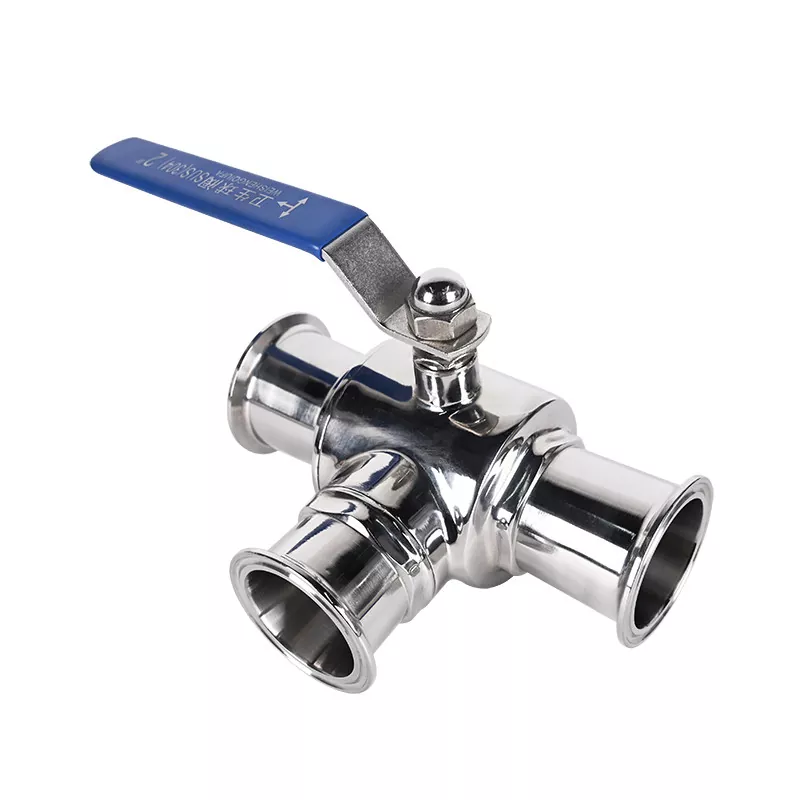

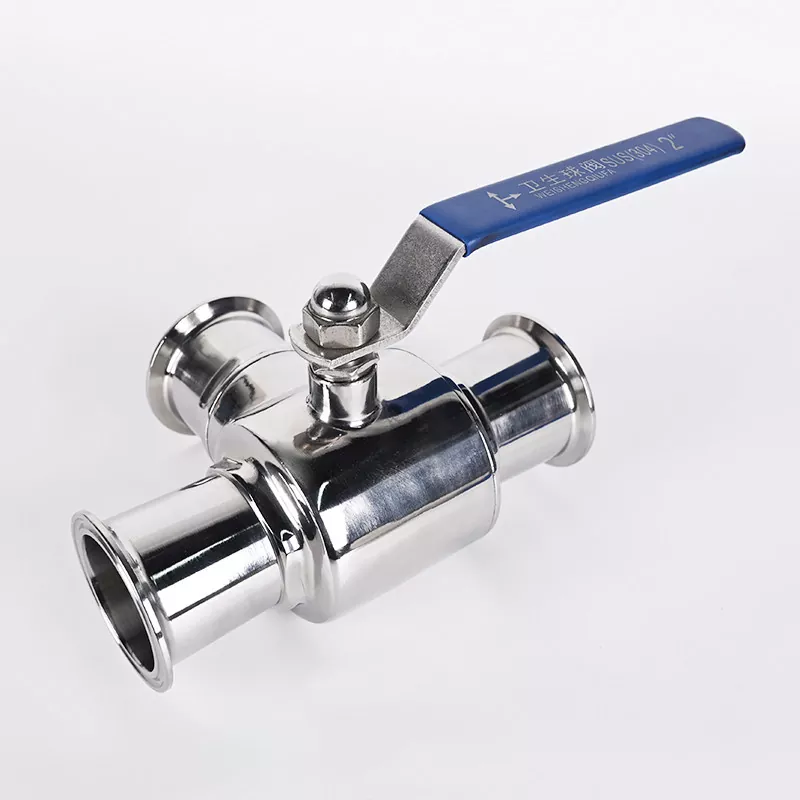

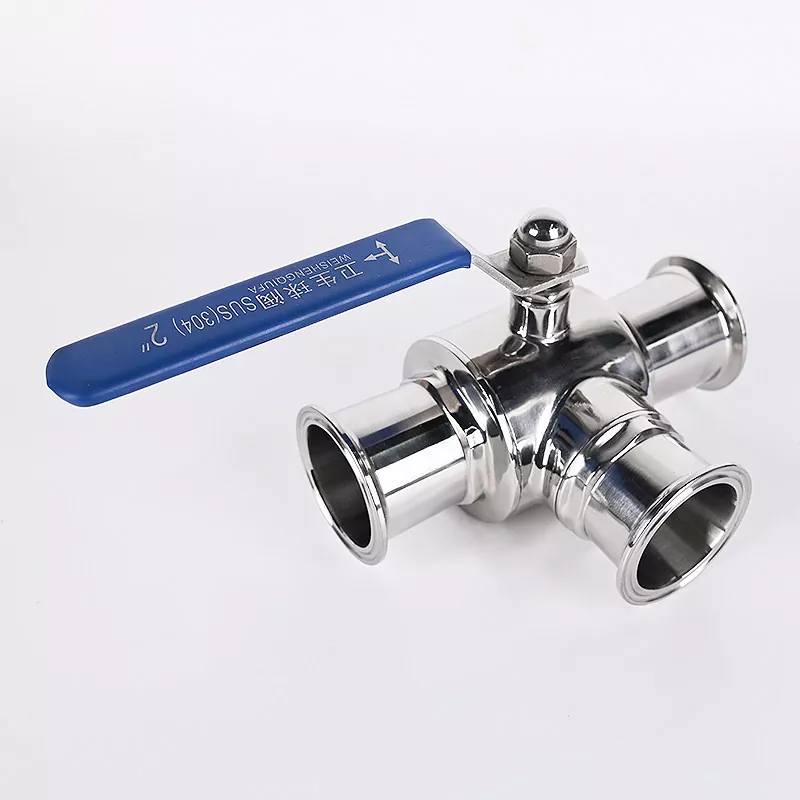

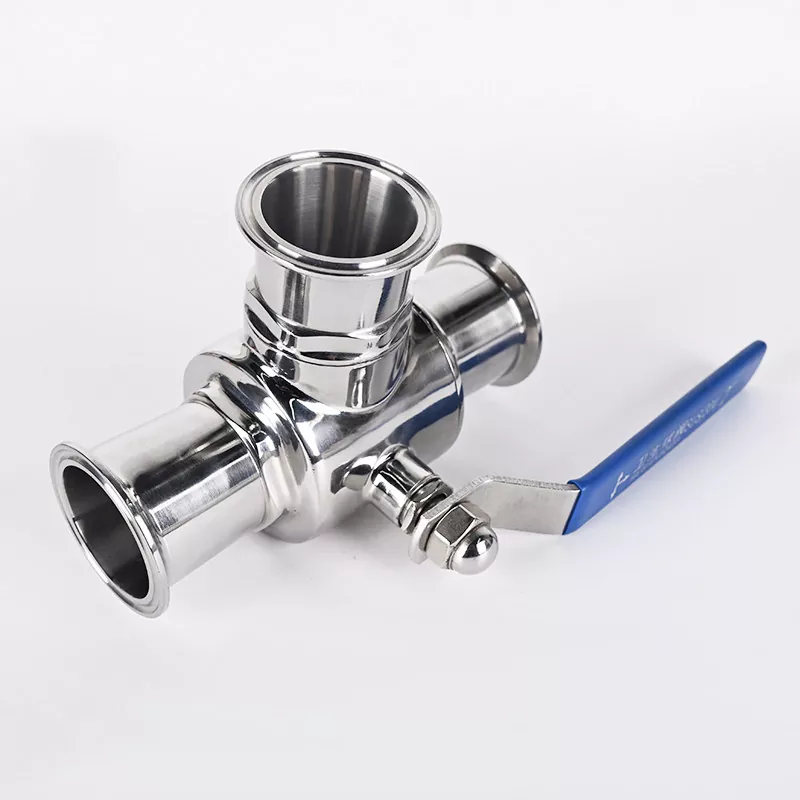

Sanitärer 3-Wege-Kugelhahn

Der DINGYUE Sanitär-3-Wege-Kugelhahn wurde für Anwendungen entwickelt, die eine flexible Steuerung der Flussrichtung erfordern, und ermöglicht die Umleitung oder Mischung von Medien durch T-Anschluss- und L-Anschluss-Konfigurationen. Das aus präzisionsgefertigtem Edelstahl und hygienischer Oberflächenveredelung gefertigte Ventil trägt zur Reduzierung der Rückstandsretention bei und unterstützt anspruchsvolle Reinigungsanforderungen in sterilen und hochreinen Umgebungen. Es eignet sich für den Einbau in biopharmazeutische Rohrleitungen, Molkereiverarbeitungssysteme, Getränkeproduktionslinien und andere Geräte zur Handhabung von Sanitärflüssigkeiten, bei denen ein stabiler Betrieb und die Vermeidung von Kontaminationen unerlässlich sind.

Grundlegende technische Spezifikationen

Produktvorteile und technische Highlights

Warum entscheiden sich Verfahrenstechniker für unseren hygienischen 3-Wege-Kugelhahn gegenüber kostengünstigeren Alternativen? Es kommt auf die strukturelle Integrität und die langfristigen Gesamtbetriebskosten (TCO) an.

Echtes Hohlraumfüller-Design: Standardmäßige Sanitär-3-Wege-Kugelhähne lassen einen Spalt zwischen der Kugel und dem Ventilkörper. In diesem Hohlraum bleibt Flüssigkeit hängen, verdirbt und verunreinigt nachfolgende Chargen. Unser Ventil verwendet speziell geformte PTFE-Füllstoffe, die diesen Hohlraum vollständig ausfüllen und keinen Raum für Produktstagnation lassen.

Direktmontageplatte nach ISO 5211: Für die Automatisierung sind keine zusätzlichen Halterungen oder Gestänge erforderlich. Sie können einen elektrischen oder pneumatischen Stellantrieb direkt an der Ventiloberseite anschrauben und so den Platzbedarf, das Gewicht und das mechanische Spiel des Systems reduzieren.

Best Practices für Installation, Betrieb und Wartung

Befolgen Sie diese einfachen technischen Richtlinien, um die Lebensdauer Ihrer Sanitärprozessventile zu maximieren.

1)Ausrichtung: Stellen Sie sicher, dass benachbarte Rohrleitungen perfekt ausgerichtet und unterstützt sind. Das gewaltsame Anziehen einer Tri-Clamp-Verbindung kann zu einer Belastung des Ventilkörpers führen und zu vorzeitigem Dichtungsverschleiß führen.

2)Vorsichtsmaßnahme beim Schweißen: Wenn Sie Varianten mit Stumpfschweißende verwenden, zerlegen Sie das Ventil vor dem Schweißen vollständig. Die beim Orbitalschweißen erzeugte Hitze schmilzt die inneren PTFE-Sitze und -Dichtungen.

Unser After-Sales-Engagement

18 Monate Garantie: Auf alle Strukturkomponenten gewähren wir eine erweiterte Garantie von 18 Monaten ab Versanddatum.

Schnelle Ersatzteil-Reaktion: Wir verfügen über einen ständigen Vorrat an Ersatzdichtungen, -kugeln und -griffen. Ersatzkits werden innerhalb von 24 Stunden nach der Anfrage versendet.

Technische Fehlerbehebung: Unser Technikteam steht für Videoberatungen zur Verfügung, um Ihre Mechaniker vor Ort bei Fragen zur Automatisierungskalibrierung oder Installation zu unterstützen.

Häufig gestellte Fragen

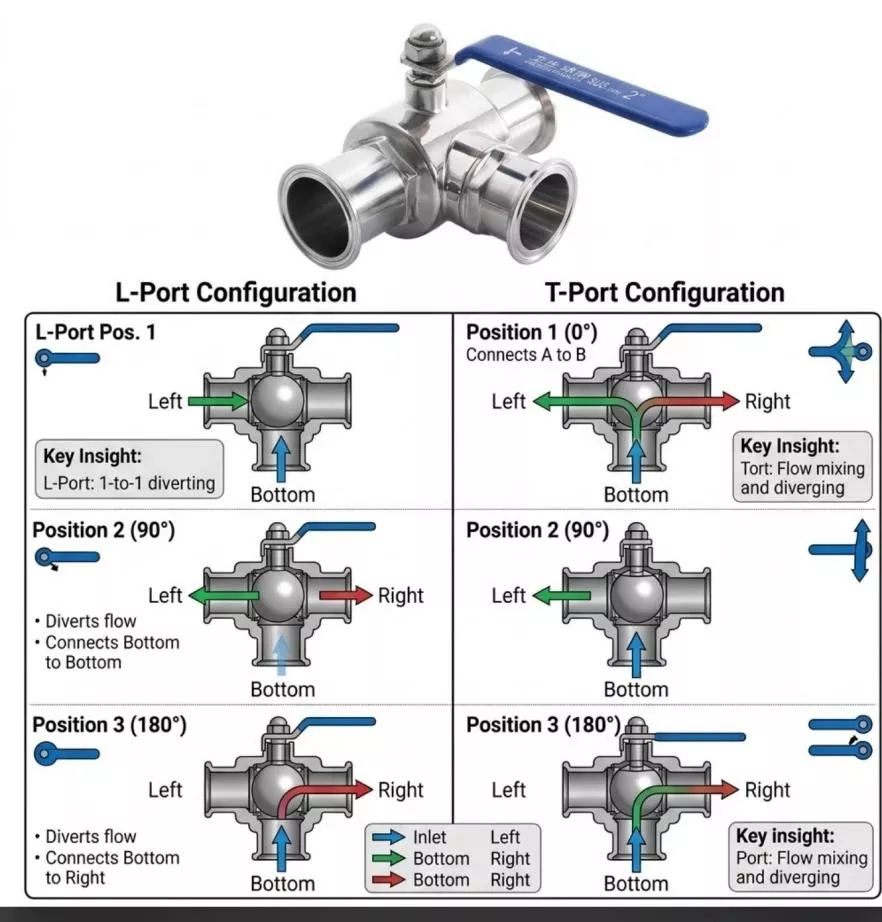

F: Was ist der Hauptunterschied zwischen einer L-Port- und einer T-Port-Konfiguration?

A: Ein Sanitär-3-Wege-Kugelhahn mit L-Anschluss wird ausschließlich zur Umleitung des Durchflusses von einem gemeinsamen Einlass zu einem von zwei Auslässen (oder umgekehrt) verwendet. Es können nicht alle drei Ports gleichzeitig verbunden werden. Ein T-Anschlussventil kann zwei Flüssigkeitsströme miteinander vermischen, einen Strom gleichzeitig in zwei Richtungen umleiten oder als Durchgangsleitung fungieren und gleichzeitig den dritten Anschluss verschließen.

F: Stellen Sie Tracking-Daten und Materialrückverfolgbarkeit für die Chargenkontrolle bereit?

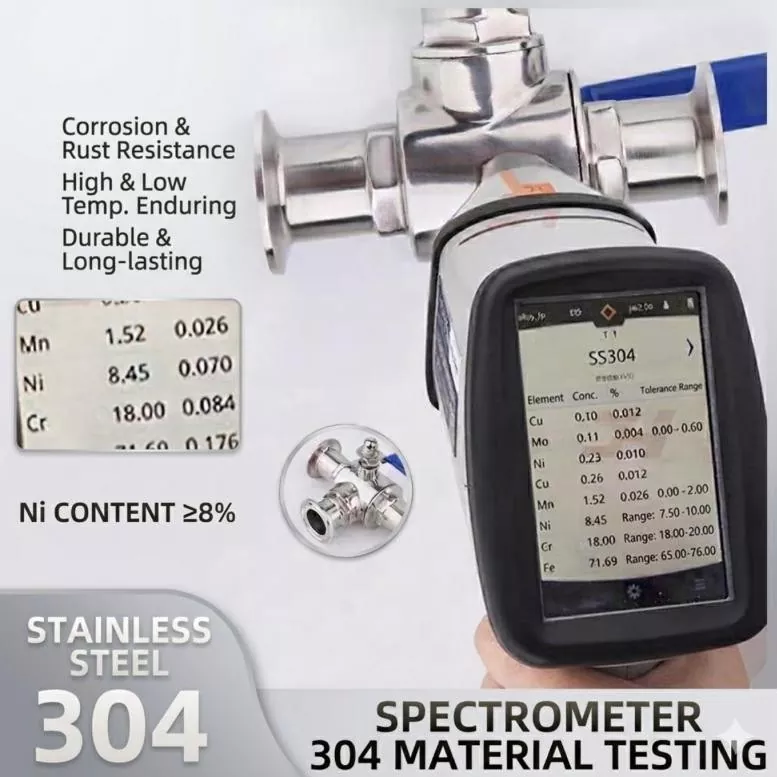

A: Absolut. Auf jedem Ventilkörper ist eine eindeutige Wärmenummer eingeprägt. Wir stellen mit Ihren Versanddokumenten vollständige Materialtestberichte (MTR) nach EN 10204 3.1 und FDA-Konformitätserklärungen für alle Polymerdichtungen zur Verfügung.

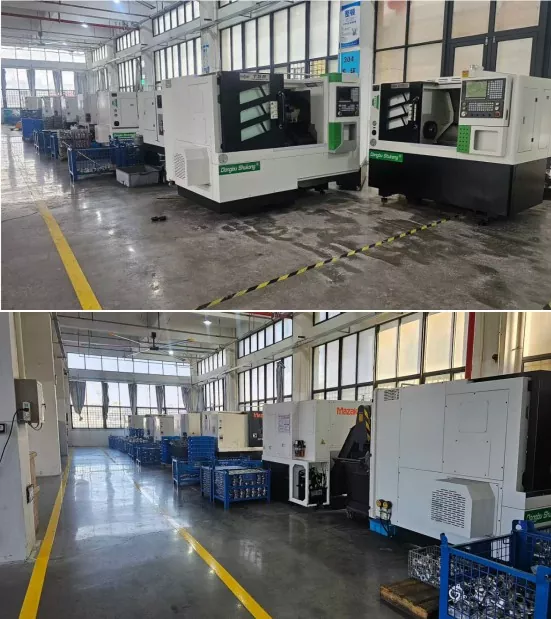

Fortgeschrittene Fertigungswerkstatt

Wenn Sie Sanitärteile hassen, die nicht richtig passen oder undicht sind, werden Sie unsere Produkte lieben. Alle unsere Teile werden von intelligenten, geschlossenen Computermaschinen hergestellt. Sie schneiden den Stahl mit erstaunlicher Genauigkeit bis auf den Bruchteil eines Zolls. Wenn Sie unsere Beschläge zusammenschrauben, rasten sie perfekt ein. Es macht Ihre Arbeit so viel einfacher.

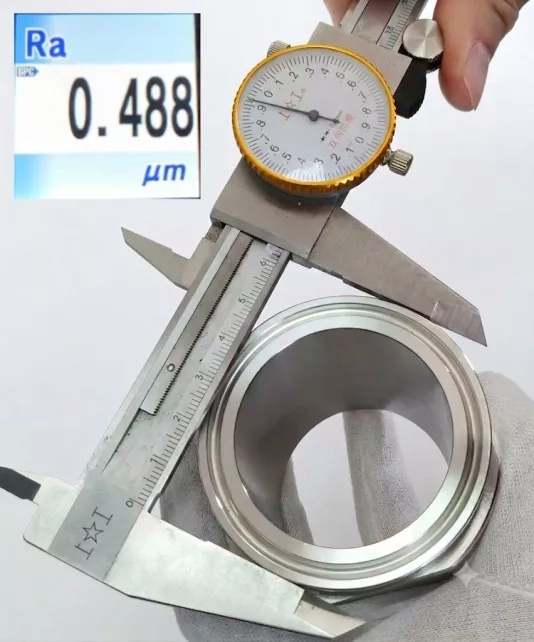

Qualitätskontrolle und Rauheit

Auf Zuverlässigkeit ausgelegt, perfekt gefertigt. Unser Qualitätskontrollprotokoll nach der Produktion umfasst die wichtigsten geometrischen Abmessungen – Höhe, Außendurchmesser und Innendurchmesser – sowie die Bewertung der internen Oberflächenbeschaffenheit. Jedes Teil muss eine Oberflächenrauheit von unter Ra 0,8 µm erreichen, um optimale Flüssigkeitsdynamik und minimale Reibung zu gewährleisten. Nur Produkte, die unser umfassendes Qualitätstor passieren, werden verpackt und an Ihre Haustür versendet.
