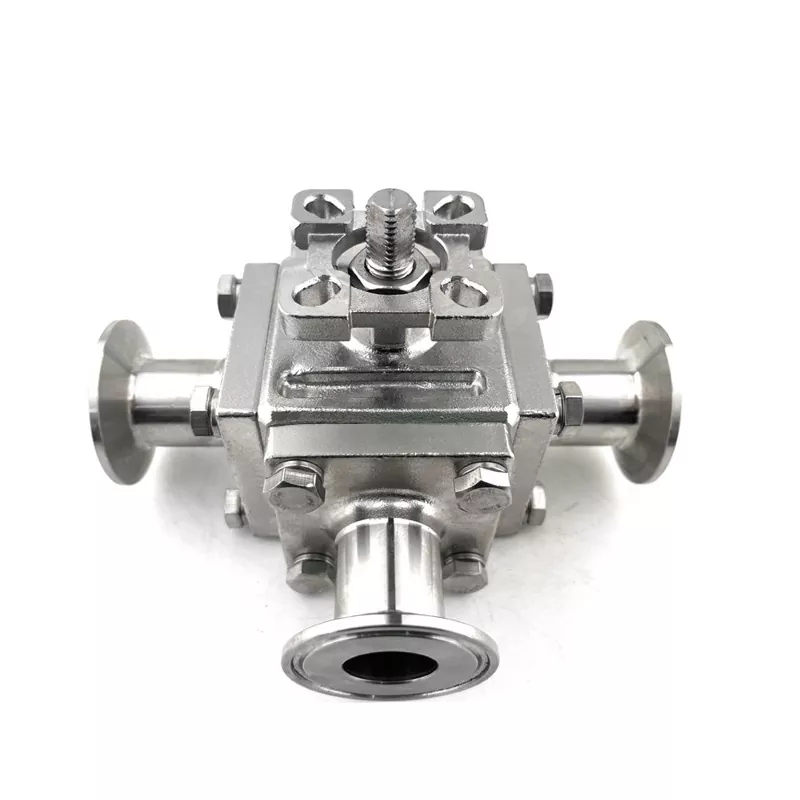

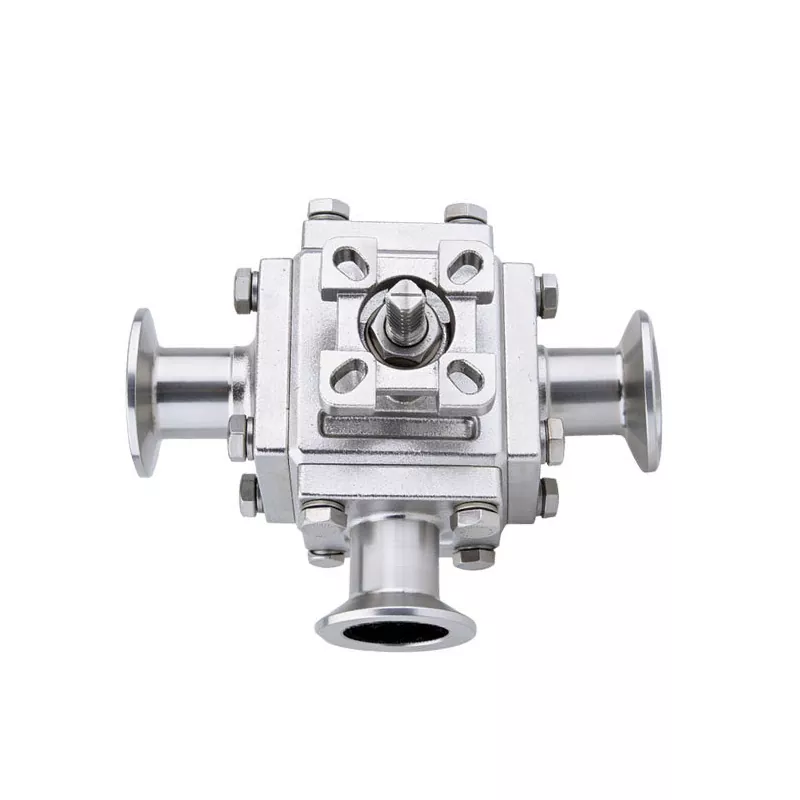

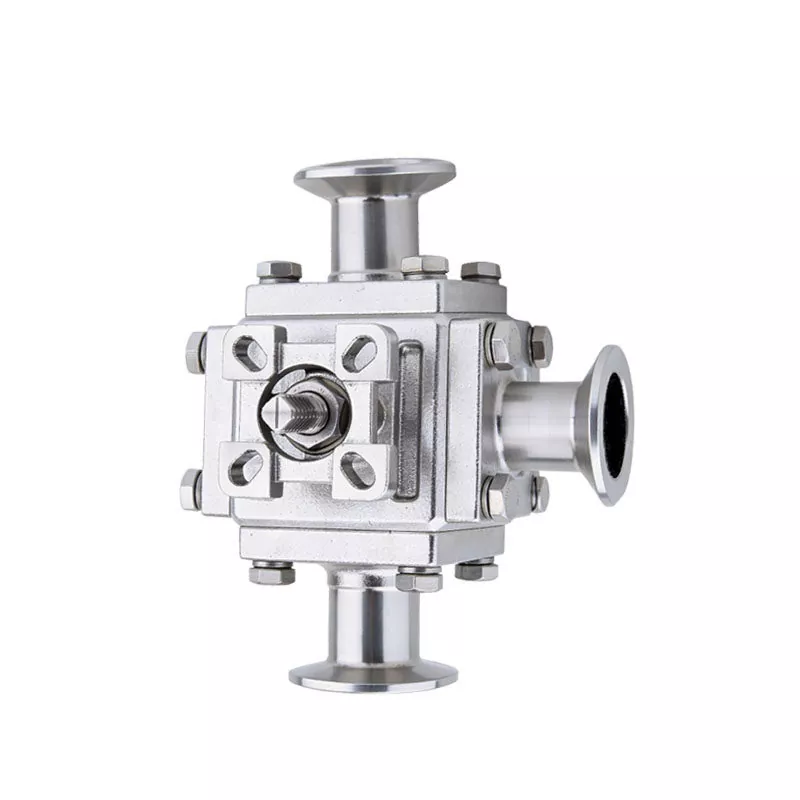

Gekapselter Dreiwege-Klemmkugelhahn

In Sanitärverarbeitungslinien wirkt sich die Ventilkonstruktion direkt auf die Reinigungseffizienz und die Kontaminationskontrolle aus. Der gekapselte Dreiwege-Klemmkugelhahn von DINGYUE wurde mit einer gekapselten Struktur entwickelt, die dazu beiträgt, Flüssigkeitsrückhaltebereiche zu reduzieren und kritische Dichtungsteile während des Betriebs zu schützen. Seine Klemmverbindung ermöglicht im Vergleich zu herkömmlichen Gewindekonstruktionen eine schnellere Installation und einen schnelleren Austausch und erleichtert so die Wartung in häufig gereinigten Rohrleitungssystemen. Dieses Ventil eignet sich für die Getränkeproduktion, pharmazeutische Geräte und Anwendungen zur Zirkulation hochreiner Flüssigkeiten und bietet praktische Durchflussschaltleistung bei gleichzeitiger Erfüllung strenger Hygieneanforderungen.

Umfangreiche technische Spezifikationen

Welchen 3-Wege-Kugelhahn benötigen Sie?

Ein einfacher Leitfaden für technisch nicht versierte Einkäufer und Beschaffungsmanager

Beide Ventile steuern die Flüssigkeitsrichtung hervorragend, sind aber im Inneren unterschiedlich aufgebaut. Hier ist eine einfache, umgangssprachliche Aufschlüsselung, die Ihnen bei der Auswahl der richtigen Lösung für Ihr Budget und System helfen soll.

1. Gekapselter Dreiwege-Klemmkugelhahn

Stellen Sie sich dieses Ventil als einen weit geöffneten, geraden Tunnel vor. Das Loch im Ventil hat genau die gleiche Größe wie Ihre Rohrleitung.

Maximaler Durchfluss, kein Widerstand: Da es keine engen Stellen gibt, fließt die Flüssigkeit perfekt durch. Ihre Pumpen müssen nicht besonders stark arbeiten und Sie verlieren keinen Druck.

Am besten für dicke Flüssigkeiten geeignet: Wenn Ihre Flüssigkeit dick ist (wie Soße, Paste oder Gel) oder winzige Partikel enthält, ist dies die beste Wahl, da absolut nichts hängen bleibt.

Superleicht zu reinigen: Da die Innenseite völlig flach und gerade ist, kann Ihr Reinigungssystem (CIP/SIP) alte Chargen problemlos und ohne tote Zonen ausspülen.

Der Kompromiss: Der schwere quadratische Körper besteht aus hochwertigem Edelstahl, was ihn schwerer und teurer macht.

2. 3-Wege-Kugelhahn mit reduziertem Gefälle

Im Inneren dieses Ventils ist der mittlere Teil (die Kugel) etwas schmaler als Ihre Pfeife. Damit sich alles gut bewegt, haben wir eine sanfte, allmähliche Neigung (wie eine kleine Rutsche) gebaut, die die Mitte mit beiden Enden verbindet.

100 % vollständige Entwässerung: Das integrierte Gefälledesign ist ein Lebensretter. Wenn Sie Ihr System ausschalten oder spülen, rutscht die verbleibende Flüssigkeit auf natürliche Weise nach unten und läuft vollständig ab. Keine Pfützenrückstände oder stehende Flüssigkeit im Ventil.

Große Einsparungen (hoher ROI): Da die Kernteile etwas kleiner sind, ist das Ventil leichter und viel budgetfreundlicher. Es bietet Ihnen erstklassige Sanitärleistung zu einem günstigeren Preis.

Am besten für klare Flüssigkeiten und Gase geeignet: Perfekt für reines Wasser, Luft, Gase oder Kühlflüssigkeiten für Rechenzentren, bei denen eine geringfügige Änderung der Strömungsbreite die Leistung nicht beeinträchtigt.

Schnelle Vergleichstabelle

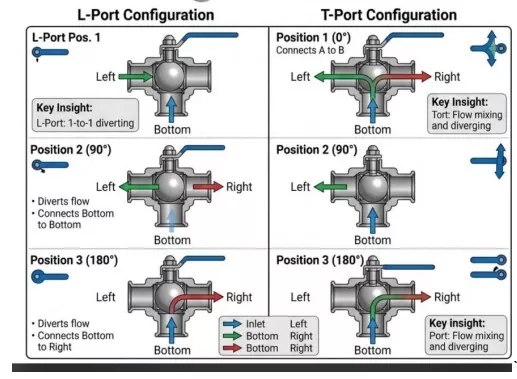

Mit Mehrwegeventilen können Ingenieure komplexe Rohrleitungsnetze vereinfachen, indem sie mehrere Einwegventile durch eine einzige Mehrwegebaugruppe ersetzen. Das Dreiwege-Kugelventil mit gekapselter Klemme ist in zwei verschiedenen Anschlusskonfigurationen erhältlich – L-Anschluss oder T-Anschluss –, um eine Vielzahl von Anforderungen an die Verteilung und Mischung von Prozessflüssigkeiten zu erfüllen.

L-Port-Konfiguration (Umschaltventil)

Das L-Port-Design wird hauptsächlich verwendet, um Flüssigkeit aus einer einzelnen Versorgungsleitung in eine von zwei alternativen Richtungen umzuleiten. Wenn der Griff oder das Betätigungselement um 90° gedreht wird, wechselt der interne Strömungspfad sauber von Auslassanschluss A zu Auslassanschluss B. Es ist unmöglich, alle drei Anschlüsse gleichzeitig in einer L-Anschlusskonfiguration zu verbinden, was sie zur idealen Wahl für die Isolierung von Backup-Geräten oder den Wechsel von Flüssigkeitspfaden zwischen zwei separaten Lagertanks macht.

T-Port-Konfiguration (Misch- und Mischventil)

Das T-Port-Design bietet ultimative Systemflexibilität. Es kann als Umschaltventil, Mischventil oder vollständig geöffneter Durchgangsblock fungieren. Ein T-Anschlussventil kann alle drei Rohrleitungsanschlüsse gleichzeitig verbinden, sodass Sie zwei separate Prozessströme in einer einzigen Mischflüssigkeitsleitung kombinieren können. Darüber hinaus können Sie durch Drehen der Ventilkugel einzelne Leitungen isolieren oder den vollständigen Drei-Wege-Durchfluss aufrechterhalten, was Ihren Steuerungsingenieuren völlige Flexibilität beim Entwurf komplexer Flüssigkeitsnetzwerke bietet.

Häufig gestellte Fragen

F: Warum ist ein gekapselter Sitz für die hochreine Verarbeitung erforderlich?

A: Der Sitz eines standardmäßigen Dreiwege-Kugelhahns mit gekapselter Klemme dichtet nur rund um die Eingangs- und Ausgangsöffnungen ab und lässt einen kleinen offenen Spalt zwischen der Kugel und dem Ventilgehäuse. Prozessflüssigkeit kann in diesen Hohlraum eindringen und dort stagnieren. Ein gekapselter Sitz füllt diesen Leerraum vollständig aus und stellt sicher, dass keine Medien im Ventilgehäuse eingeschlossen werden können.

F: Ist dieses Ventil für die Hochtemperatur-Dampfsterilisation geeignet?

A: Ja. Wenn unsere Ventile mit unseren Premium-Polymersitzen TFM 1600 ausgestattet sind, arbeiten sie zuverlässig bei Dauertemperaturen von bis zu 180 °C, wodurch sie vollständig kompatibel mit standardmäßigen thermischen Reinigungszyklen „Clean-In-Place“ (CIP) und „Steam-In-Place“ (SIP) sind.

F: Sind der Sendung vollständige Dokumente zur Materialrückverfolgbarkeit beigefügt?

A: Ja. Jeder Lieferung liegen umfassende Materialtestberichte (MTRs) nach EN 10204 3.1 bei, die die genaue chemische Zusammensetzung und physikalische Testdaten für alle Edelstahlteile zeigen und so eine vollständige Rückverfolgbarkeit bis zur ursprünglichen Stahlschmelze gewährleisten.

Dedizierter Kundendienst und Garantieunterstützung

Unsere Beziehung zu Ihrem Team endet nicht, sobald die Lieferung unser Werk verlässt. Wir stehen hinter jedem Produkt, das wir bauen, mit einem umfassenden Supportsystem, das darauf ausgelegt ist, den reibungslosen Betrieb Ihrer Produktionslinien zu gewährleisten:

1）Umfassende Garantie: Für jedes Ventil gilt standardmäßig eine 12-monatige Strukturgarantie für Materialien und Herstellungsqualität.

2) Versandfertige Ersatzteile: Wir verfügen in unserem Lager über einen großen Bestand an Ersatzsitzsätzen, Schaftdichtungen und O-Ringen, sodass wir Wartungsteile schnell versenden können, um die Ausfallzeiten Ihrer Anlage zu minimieren.

3) Reaktionsschneller technischer Support: Unser erfahrenes technisches Support-Team steht Ihnen per E-Mail oder Videoanruf zur Verfügung, um Ihr Team bei Installationsfragen, der Einrichtung des Stellantriebs oder bei der Fehlerbehebung bei routinemäßigen Wartungsarbeiten zu unterstützen.
