Flexible Tri-Clamp-Schlauchverschraubung und Crimp

Eine flexible Schlauchverbindung wird oft zur schwächsten Stelle in einem Rohrleitungssystem, insbesondere wenn der Schlauch Druckschwankungen, häufiger Reinigung oder wiederholter Installation standhalten muss. Bei der flexiblen Tri-Clamp-Schlauchverschraubung und -Krimpung wird ein Schlauchtülle aus Edelstahl in Kombination mit einer permanenten Quetschhülse verwendet, um den Schlauch an Ort und Stelle zu sichern und so ein Lösen oder Abziehen während des Betriebs zu verhindern.

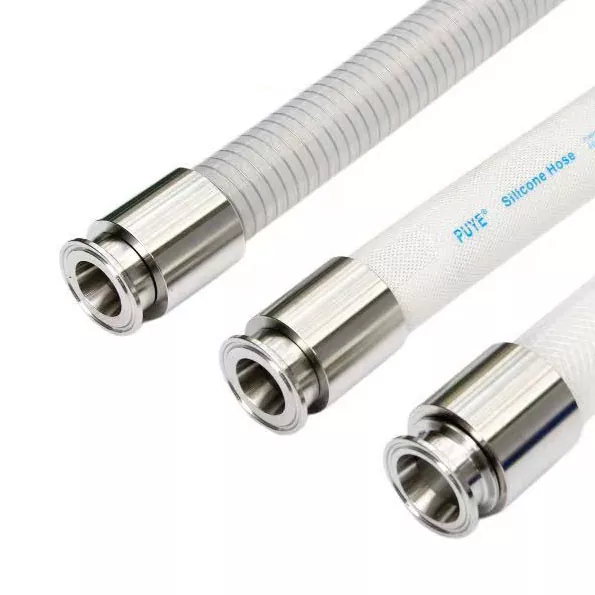

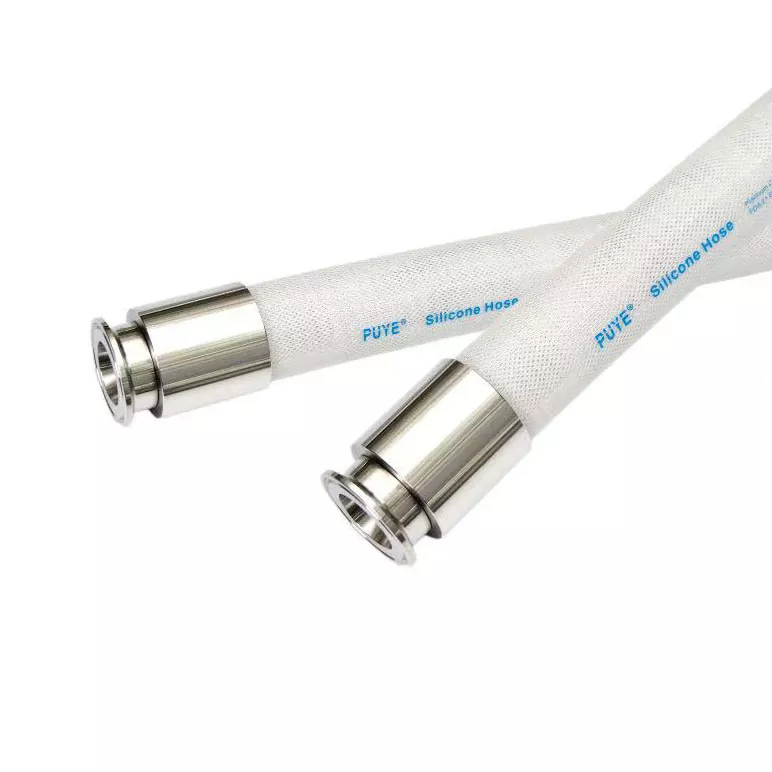

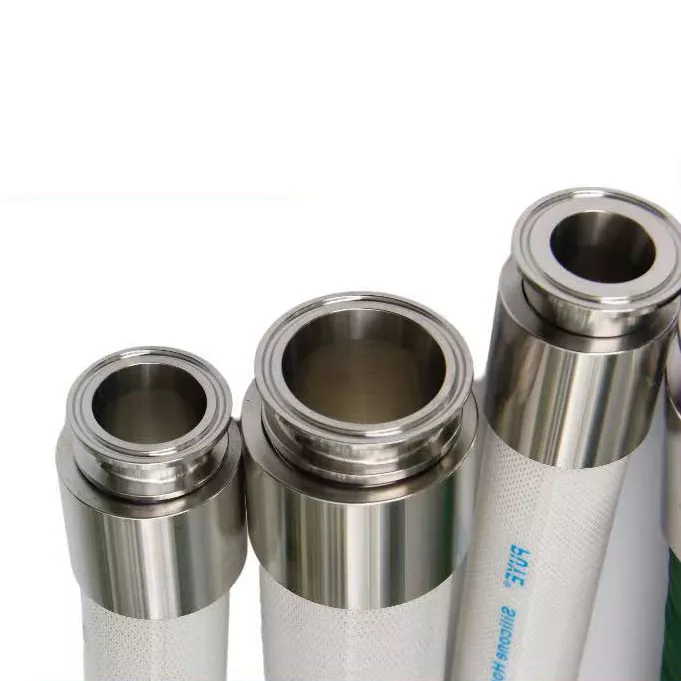

Das Tri-Clamp-Ende ermöglicht den direkten Anschluss der Schlauchleitung an Sanitärrohre, während die Crimphülse eine gleichmäßige Haltekraft um den Schlauchkörper herum erzeugt. Diese Verbindungsmethode ist mit Anschlüssen aus Edelstahl 304 oder 316L und hygienischen Schlauchmaterialien erhältlich und eignet sich für Systeme, die Reinigbarkeit, flexible Verlegung und lange Lebensdauer erfordern. Schlauchgrößen, Klemmenstandards und Anschlusskonfigurationen können je nach Projektanforderungen angepasst werden.

Spezifikationsdetails

Wichtige Konstruktions- und Materialvorteile

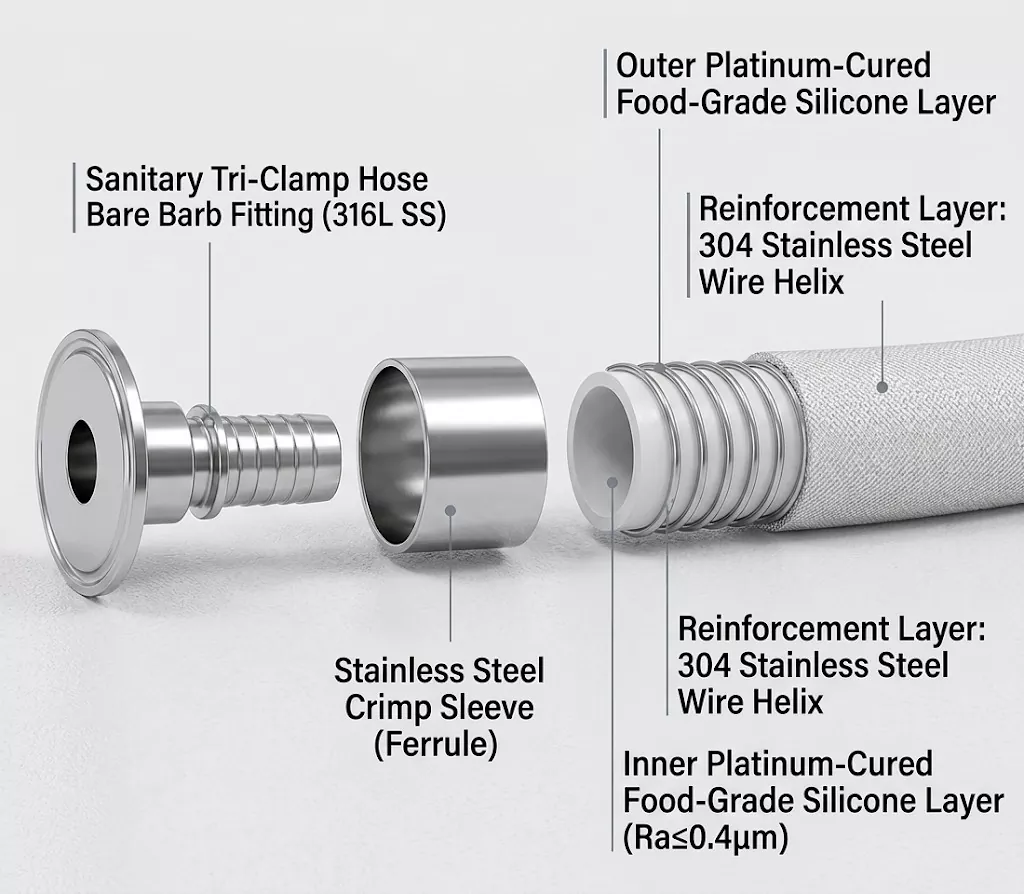

Permanente, dauerhaft gecrimpte Verbindung: Die Edelstahlhülse wird maschinell über das Multi-Widerhaken-Anschlussstück gecrimpt, wodurch eine dauerhafte, manipulationssichere Abdichtung entsteht, die verhindert, dass der Schlauch bei Druckspitzen oder starken Vibrationen wegbläst.

Konstruktion aus platingehärtetem Silikon: Geruchlos, geschmacksneutral und nicht auslaugend. Die Platinhärtung gewährleistet eine höhere Reinheit und weniger extrahierbare Stoffe im Vergleich zu standardmäßigem peroxidgehärtetem Silikon.

Vakuum- und Knickfestigkeit: Der Schlauch ist mit einer Drahtspirale aus Edelstahl 304 verstärkt und behält seinen vollen Innendurchmesser bei engen Biegungen und Hochvakuum-/Saugvorgängen bei, ohne abzuflachen oder zu kollabieren.

Ultraglatte, hochglanzpolierte Innenbohrung: Die glatte Innenfläche verhindert Produktansammlungen, verringert den Reibungsverlust und sorgt für mühelose CIP/SIP-Reinigungsroutinen.

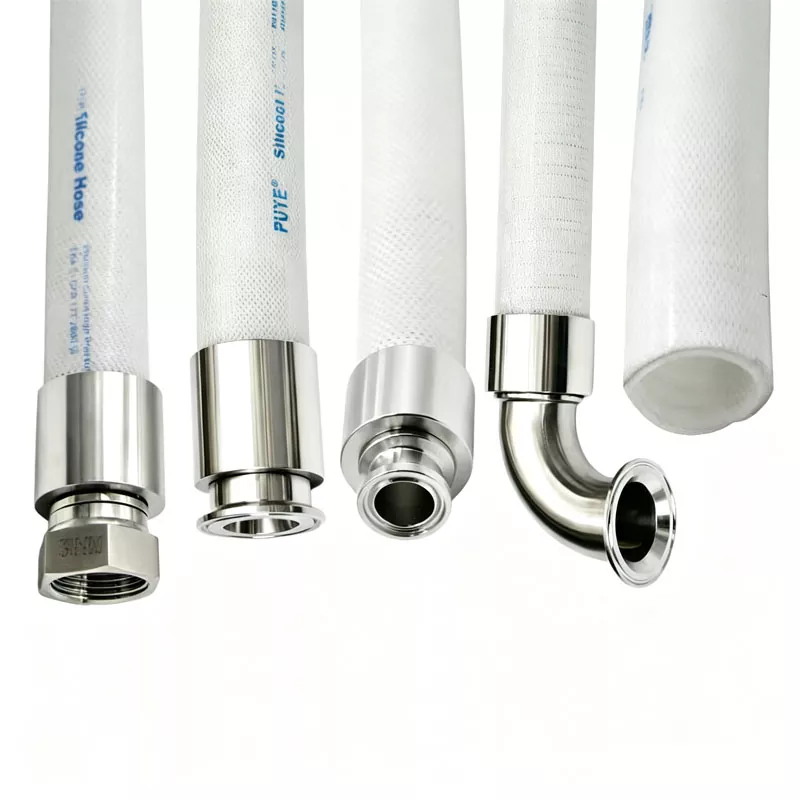

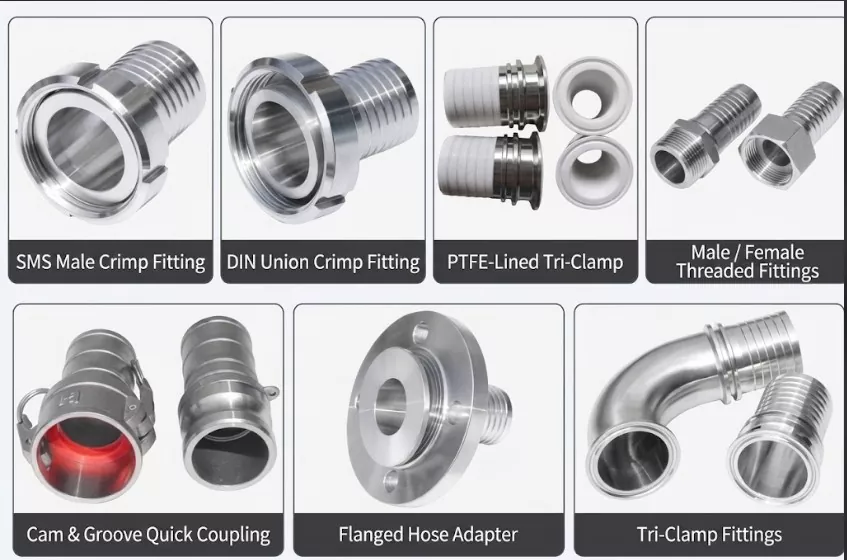

Verfügbare Endverbindungsstile

Tri-Clamp/Tri-Clover (TC): Gerade und 90-Zoll-Winkelkonstruktionen gemäß ASME BPE- und 3-A-Standards für schnelle, werkzeuglose Montage.

Europäische Sanitärgewerkschaften (DIN & SMS): Präzisionsgefertigte DIN-Überwurfmutter und SMS-Außengewindekupplungen für europäische Molkerei- und Brauanlagen.

Industrie-Gewindeadapter: NPT-/BSPT-Außengewinde für den direkten Anschluss an Pumpen, Verteiler und starre Rohre.

Flansch- und Camlock-Adapter: ANSI/DIN-Flanschenden für Hochleistungssysteme und Camlock-Schnellkupplungen (EC) für eine schnelle Flüssigkeitsübertragung.

Korrosionsbeständige PTFE-ausgekleidete Fittings: Flansch- und Klemmenden mit vollständiger PTFE-Auskleidung für hochaggressive chemische Lösungen.

FAQ

F: Woher weiß ich, ob diese Armatur zu meiner flexiblen Tri-Clamp-Schlaucharmatur und der Crimpwandstärke passt?

A: Das ist beim Crimpen super wichtig! Unsere Armaturen basieren auf Standard-Innendurchmessern (Innendurchmessern) von Sanitärschläuchen und gängigen Wandstärken. Teilen Sie uns bei der Bestellung einfach den Innen- und Außendurchmesser (AD) Ihres Schlauchs mit und wir liefern Ihnen die genaue Hülsengröße, um eine sichere Crimpung zu gewährleisten.

F: Gibt es einen „toten Raum“ zwischen dem flexiblen Tri-Clamp-Schlauchanschluss und der Crimpung und dem Anschluss, in dem Bakterien wachsen können?

A: Nicht mit unserem Design! Unsere Quetschstiele zeichnen sich durch ein glattes, ineinandergreifendes Schwanzdesign aus. Bei richtiger Verpressung mit der Hülse entsteht ein nahezu nahtloser Übergang zwischen Schlauchinnenmantel und Edelstahlschaft. Dadurch werden Spalten vermieden und Ihre Leitung bleibt 100 % hygienisch.

Qualitätskontrolle und Rauheit

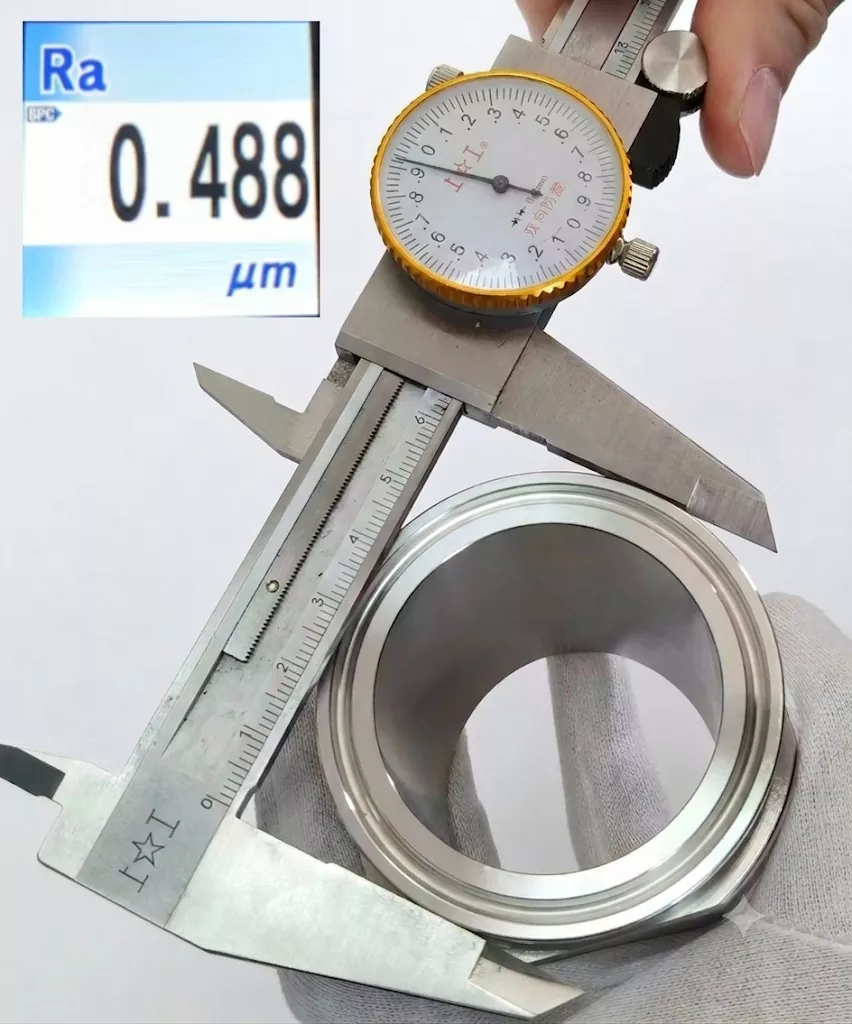

Unser Qualitätsmaßstab ist einfach: Perfektion oder nichts. Jede Charge durchläuft eine 100-prozentige Prüfung auf Höhe, Innendurchmesser, Außendurchmesser und Innenoberflächenbeschaffenheit (Ra < 0,8 µm). Es werden nur Produkte versendet, die diesem hohen Standard entsprechen. Seien Sie versichert, dass Ihre Bestellung auf Leistung ausgelegt und getestet wurde.

Serviceunterstützung von DINGYUE

Jedes Sanitärrohrprojekt stellt unterschiedliche Anforderungen, von Anschlussabmessungen und Materialauswahl bis hin zu Lieferplänen und Installationsbedingungen. DINGYUE bietet während des gesamten Kaufprozesses technische Unterstützung, um Kunden bei der Auswahl geeigneter Komponenten und beim reibungslosen Abschluss von Projekten zu unterstützen.

Vor der Produktion unterstützt unser Team bei der Produktauswahl, Zeichnungsbestätigung und kundenspezifischen Anforderungen, einschließlich Sonderabmessungen, Oberflächenbeschaffenheiten, Materialien und Verbindungsstandards. Vor Großbestellungen stehen Muster zur Prüfung und Überprüfung zur Verfügung.

Während der Herstellung wird jede Charge nach strengen Qualitätsverfahren geprüft. Materialzertifikate, Maßkontrollprotokolle und Dokumente zur Produktionsrückverfolgbarkeit können bereitgestellt werden, um sicherzustellen, dass jede Komponente die Projektanforderungen erfüllt.

Bei internationalen Bestellungen unterstützt DINGYUE die professionelle Verpackung, Versandkoordination und Auftragsaktualisierungen von der Produktion bis zur Auslieferung. Nach Erhalt der Produkte können Kunden bei Bedarf auch Installationsanleitungen, technische Unterstützung und Unterstützung beim Austausch erhalten.
