28WB Sanitär-Stumpfschweißnaht, echte Sternverbindungen

Das Design der Rohrleitungsverzweigung kann sich direkt auf die Durchflusskonsistenz, die Druckstabilität und die Gesamtsystemeffizienz auswirken. Im Gegensatz zu Standard-Abzweiganschlüssen mit stärkeren Strömungsänderungen erzeugen unsere 28WB Sanitary Butt Weld True Wyes einen sanfteren Übergang zwischen drei Rohrleitungsabschnitten und tragen so dazu bei, dass sich Flüssigkeiten mit weniger Störungen durch das System bewegen.

Dieses Fitting wird gemäß den Anforderungen der Sanitärtechnik und den ASME BPE-Standards aus hochwertigem Edelstahl mit präzisen Abmessungen für eine zuverlässige Stumpfschweißinstallation hergestellt. Die dauerhafte Schweißverbindung trägt zur Schaffung einer sauberen, sicheren Rohrleitungsstruktur bei und eignet sich daher für Anwendungen wie pharmazeutische Prozesslinien, Biotech-Geräte, Lebensmittelproduktionssysteme und fortschrittliche Flüssigkeitskühlnetzwerke.

Spezifikationen und Details

Warum dieses Design in CDUs von entscheidender Bedeutung ist

Diese „Y-förmige T-Stück“-Konfiguration ist in erster Linie für eine optimierte Strömungsverteilung und einen Systemausgleich konzipiert.

1）Optimierte Strömungsdynamik: In einem komplexen Kühlsystem wie einer CDU ist es entscheidend, jeder Komponente das gleiche Flüssigkeitsvolumen zuzuführen. Wenn Sie über mehrere Kühlkreisläufe verfügen, führt ein linearer Verteiler zu einer ungleichmäßigen Verteilung.

2）Gleichmäßiger Fluss: Eine symmetrische Y-Verbindung sorgt dafür, dass der eingehende Fluss perfekt aufgeteilt und verteilt wird. Dies sorgt für eine gleichmäßige Durchflussrate und einen konstanten Flüssigkeitsdruck in allen Sekundärleitungen, was für den ausgewogenen Betrieb der Hochleistungselektronik von entscheidender Bedeutung ist.

Geringe Turbulenzen: Die glatten, abgewinkelten Zweige reduzieren Turbulenzen und Energieverluste, die bei rauen 90-Grad-Verbindungen auftreten können, verbessern die Pumpeneffizienz und reduzieren die Systemgeräusche.

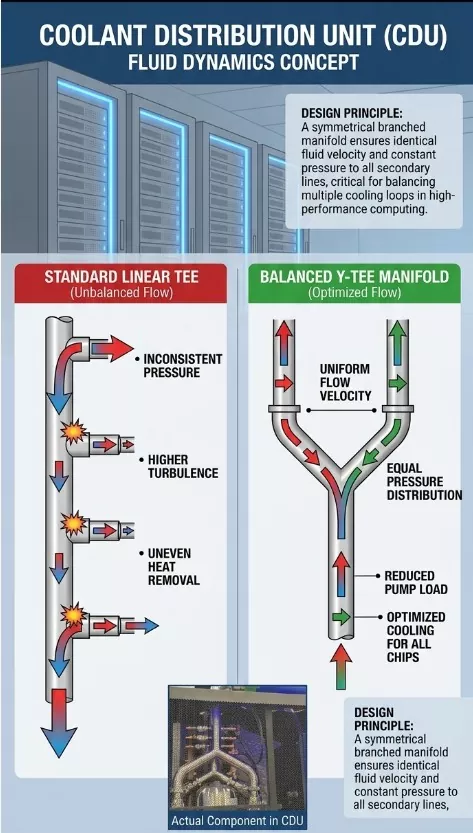

Visueller Vergleich: Durchflussverteiler

Links: Zeigt einen standardmäßigen linearen Verteiler, bei dem die Strömung zunehmend schwächer wird, was zu einer ungleichmäßigen Kühlung führt.

Rechts: Zeigt den optimierten Y-T-Verteiler, der einen perfekt symmetrischen, gleichmäßigen Fluss zu allen Ausgängen erzeugt.

Seitliches T-Stück vs. echtes Y-T-Stück

Viele Leute verwechseln diese beiden, weil sie beide wie ein „Y“ aussehen. Allerdings leiten sie Ihre Flüssigkeiten ganz anders weiter. Hier erfahren Sie, wie Sie die richtige Lösung für Ihr Rohrleitungslayout auswählen.

Schneller Vergleich: Seitliches T-Stück vs. echtes Y-T-Stück

1. Seitlicher Abschlag – „Die Autobahnausfahrt“

So funktioniert es: Stellen Sie sich das wie eine Autobahn mit einer Ausfahrt vor. Der Hauptverkehr verläuft ohne Unterbrechung geradeaus, während ein kleiner Teil des Verkehrs in leichtem Winkel abfährt.

Warum es verwenden: Wenn durch Ihre Anlage eine Hauptleitung verläuft und Sie diese nur anzapfen müssen, um einen kleineren Tank oder eine Nebenstation zu versorgen, ist dies Ihre erste Wahl. Es bietet einen viel gleichmäßigeren Durchfluss als ein Standard-T-T-Stück mit 90^\circ$-Wert.

Geeignet für: Hinzufügen von Bypassleitungen oder Probenahmeleitungen entlang einer Hauptleitung.

2. Echtes Y-Tee – „Die Weggabelung“

So funktioniert es: Stellen Sie sich eine Weggabelung vor, an der die Hauptstraße endet, und Sie müssen sich für links oder rechts entscheiden. Es teilt die Strömung perfekt in der Mitte in zwei symmetrische Pfade auf.

Warum es verwenden: Wenn Sie zwei identische Tanks oder Hefebrinks mit genau der gleichen Geschwindigkeit füttern müssen, benötigen Sie ein True Y-Tee. Da es perfekt symmetrisch ist, sorgt es für einen ausgeglichenen Druck und eine gleiche Durchflussrate in beiden Zweigen.

Am besten geeignet für: Gleichmäßige Aufteilung, symmetrische Füllleitungen oder die Zusammenführung zweier separater Leitungen zu einem Hauptabfluss.

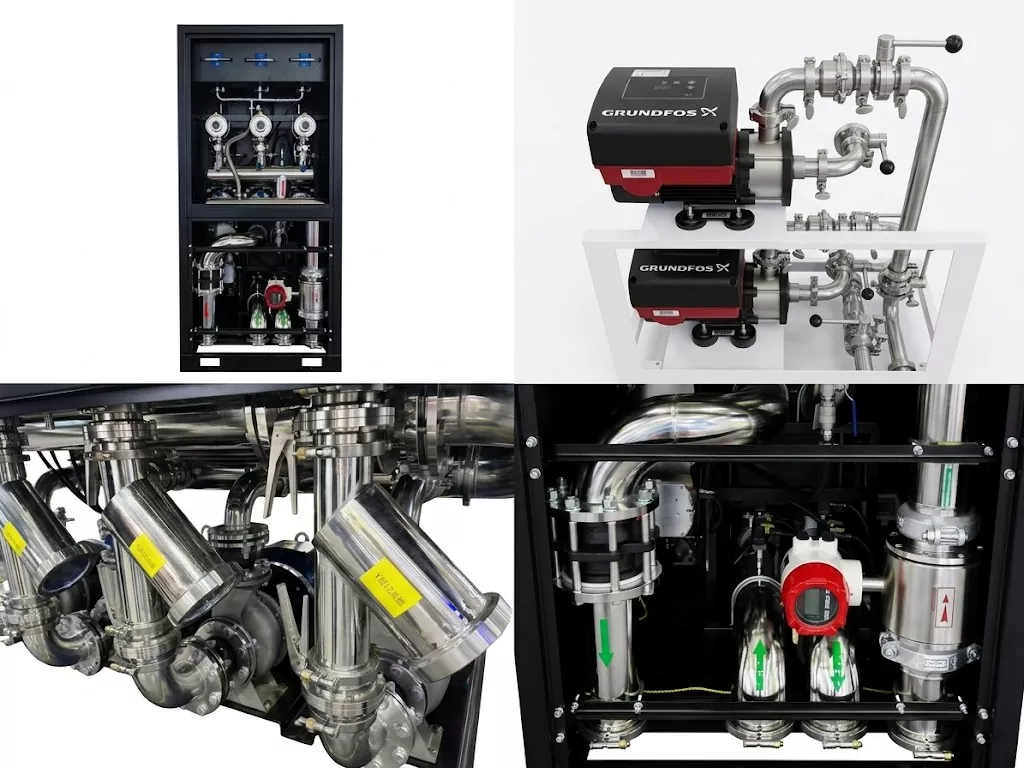

In der CDU weit verbreitet

Unsere Premium-Sanitärventile und Rohrverbindungen sind für leistungsstarke Kühlverteilereinheiten konzipiert. Sie tragen dazu bei, dass Flüssigkeiten reibungslos und sicher durch kritische Kühlkreisläufe fließen. Sie bestehen aus hochwertigem Edelstahl, verhindern Lecks und schützen empfindliche Elektronik. Unsere einfach zu installierenden und langlebigen Teile sind die ideale Wahl für moderne Flüssigkeitskühlsysteme in Rechenzentren.
