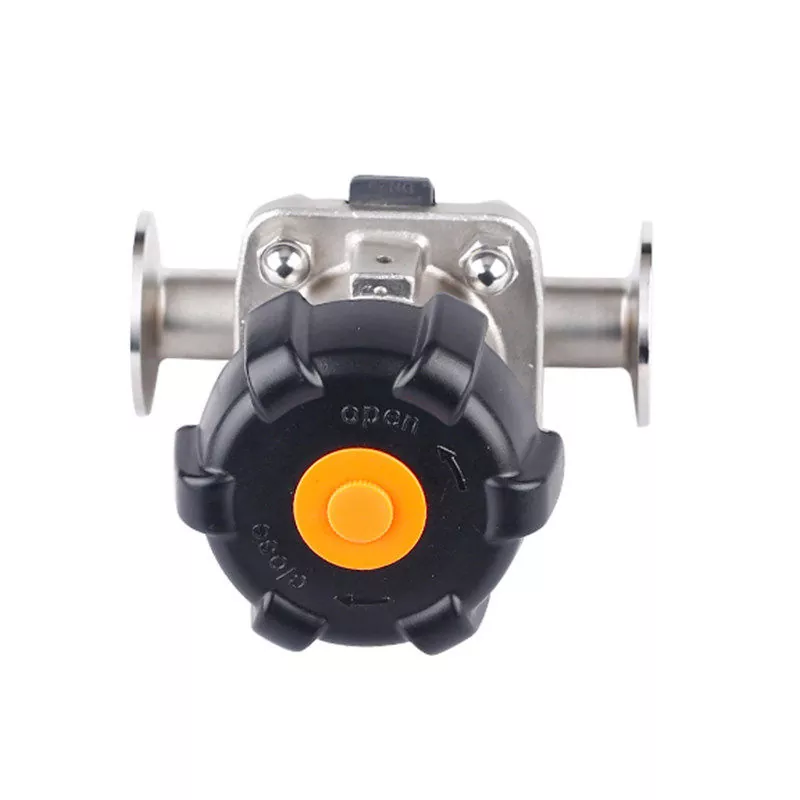

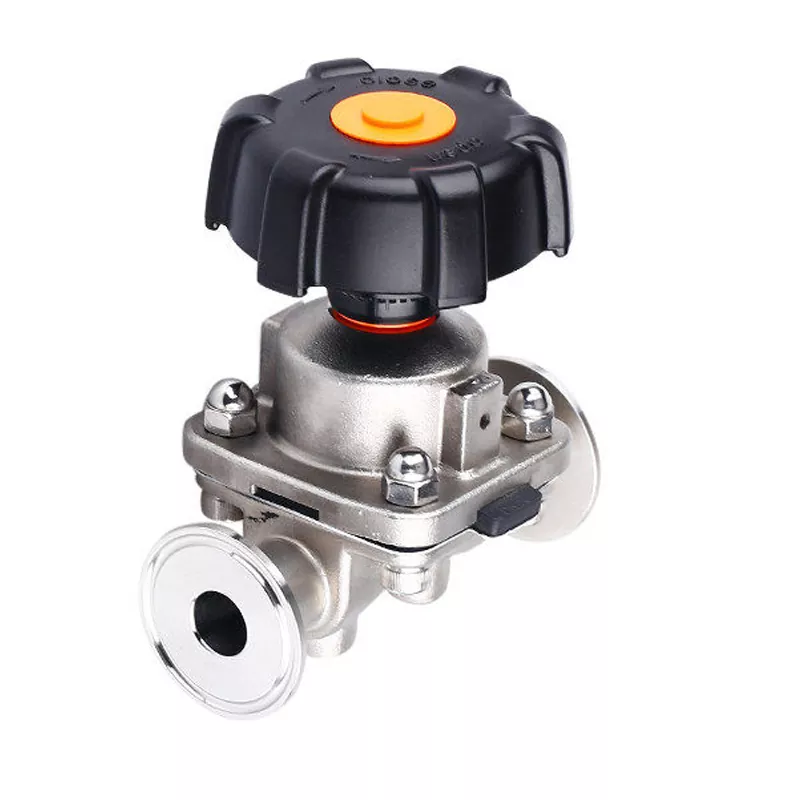

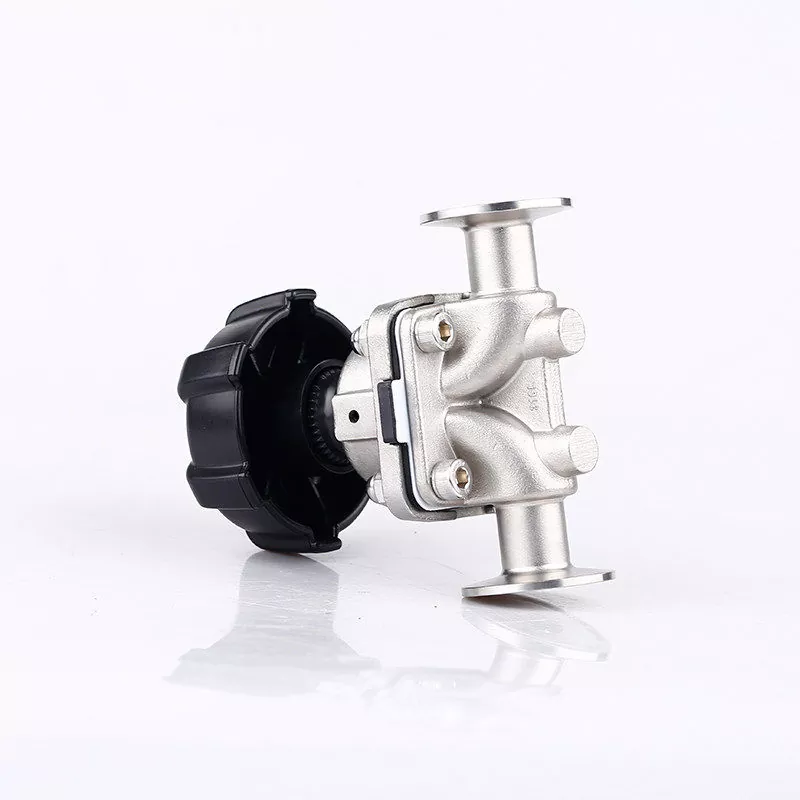

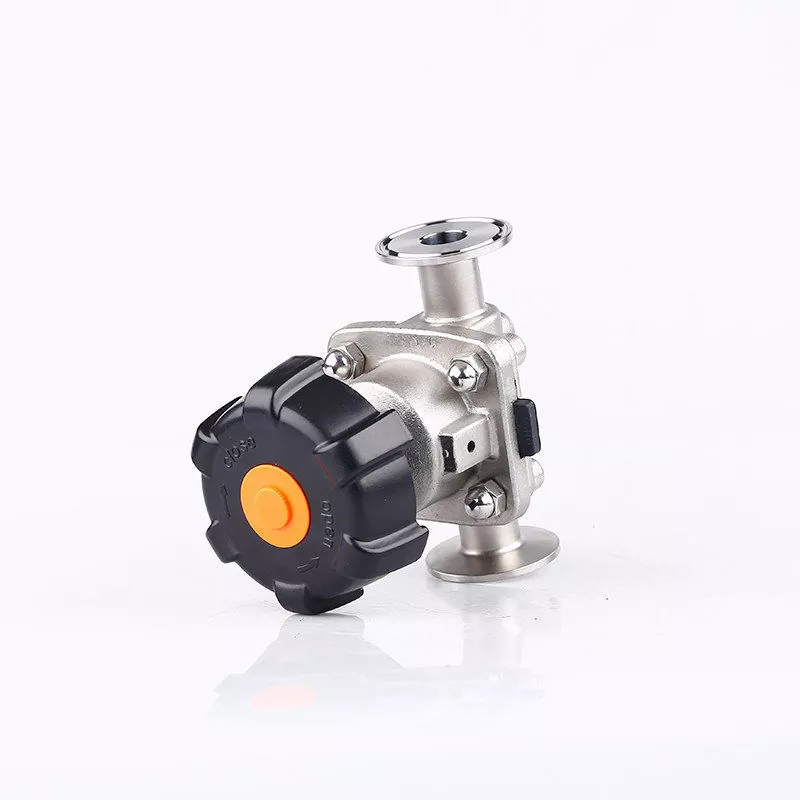

Tri-Clamp-Membranventil

Die Aufrechterhaltung eines sauberen Flüssigkeitswegs ist in Branchen von entscheidender Bedeutung, in denen bereits geringfügige Verunreinigungen die Produktionsqualität beeinträchtigen können. Das DINGYUE Tri-Clamp-Membranventil verfügt über eine membranbasierte Isolationsstruktur, die den Betätigungsmechanismus vom Prozessmedium trennt und so das Risiko von Leckagen und Produktkontaminationen verringert. Mit einem hygienischen Klemmanschlussdesign ermöglicht das Ventil eine bequeme Installation, Reinigung und Wartung in sterilen Rohrleitungssystemen. Es wird für Anwendungen wie die pharmazeutische Verarbeitung, die Lebensmittel- und Getränkeproduktion sowie Flüssigkeitskühlsysteme in Rechenzentren hergestellt und bietet eine stabile Durchflussregulierung und zuverlässige Medienisolierung unter strengen Hygieneanforderungen.

Technische Spezifikationen

Ein Tri-Clamp-Membranventil ist nur so gut wie seine Materialien. Wir verwenden rückverfolgbare, zertifizierte Rohstoffe, um maximale Korrosionsbeständigkeit und Langlebigkeit zu gewährleisten.

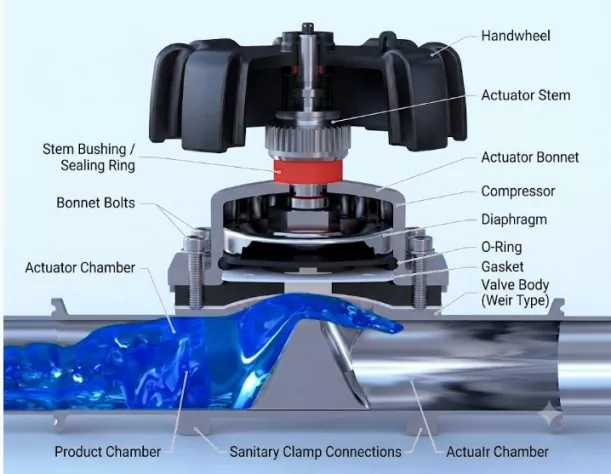

So funktioniert ein Tri-Clamp-Membranventil

Ein Tri-Clamp-Membranventil ist ein spezieller Ventiltyp, der ein flexibles Gummi-/Kunststoffstück (Membran genannt) verwendet, um den Flüssigkeitsweg von der Innenseite des Ventiloberteils zu trennen. Dieses Design hält alles sauber und sicher.

So funktioniert es Schritt für Schritt:

Öffnen: Wenn Sie das Handrad drehen, werden der Schaft und der Kompressor nach oben gezogen. Die flexible Membran bewegt sich mit ihnen nach oben und verlässt den Ventilsitz. Flüssigkeiten (wie Wasser, Gas oder Chemikalien) können nun reibungslos und fast ohne Widerstand oder Druckverlust durch das Ventil fließen.

Schließen: Wenn Sie das Handrad in die entgegengesetzte Richtung drehen, werden der Schaft und der Kompressor nach unten gedrückt. Dadurch wird die Membran fest gegen den Ventilsitz gedrückt und sorgt so für eine perfekte Abdichtung. Es stoppt den Durchfluss vollständig und gewährleistet so eine 100 % leckagefreie Leistung

So stellen Sie den Durchfluss ein: Sie können das Handrad auch in der mittleren Position belassen. Auf diese Weise können Sie steuern und anpassen, wie viel Flüssigkeit durchfließt, was für die Steuerung der Durchflussraten sehr nützlich ist.

Hauptvorteile

Vollständige Trennung: Die Membran trennt die Flüssigkeit vollständig von den beweglichen Teilen des Ventils (wie dem Schaft). Dies bedeutet, dass die Flüssigkeit nicht rostet oder das Ventil beschädigt und das Ventil Ihre Flüssigkeit nicht verunreinigt.

Sauber und hygienisch: Die Innenseite des Ventilkörpers ist superglatt und weist keine toten Ecken auf, in denen sich Schmutz verstecken kann. Es ist sehr leicht zu reinigen und zu desinfizieren und eignet sich daher perfekt für die Lebensmittel-, Getränke- und Pharmaindustrie (Medizinindustrie).

Hervorragende Abdichtung: Die flexible Membran sorgt jederzeit für eine dichte Abdichtung. Selbst wenn Ihre Flüssigkeit winzige Feststoffpartikel oder Fasern enthält oder sehr dick (viskos) ist, kann das Ventil dennoch vollständig schließen, ohne dass es zu Verklemmungen kommt.

Korrosionsschutz: Der Ventilkörper und die Membran können je nach Bedarf aus verschiedenen Materialien hergestellt werden, sodass verschiedene aggressive oder korrosive Flüssigkeiten sicher verarbeitet werden können.

Unsere Servicegarantie

Garantie: 18 Monate problemlose Garantie auf alle Ventilkörper.

Technischer Support: technische Hotline rund um die Uhr. Kostenlose Ersatzteile werden innerhalb von 48 Stunden bereitgestellt, wenn ein Herstellungsfehler auftritt.

FAQ

F1: Was ist die maximale Temperaturbewertung für Ihre Tri-Clamp-Membranventile?

A: Das hängt vom Membranmaterial ab. Standard-EPDM verträgt Temperaturen bis zu 130 °C, während unsere Premium-PTFE/TFM-Kombinationsmembranen Dauerdampf bis zu 150 °C standhalten.

F2: Kann ich bei Pharma-Audits eine vollständige Materialrückverfolgbarkeit erhalten?

A: Absolut. Jeder Lieferung liegen Materialzertifikate gemäß EN 10204 3.1, FDA-Konformitätserklärungen und Prüfberichte zur Oberflächenrauheit bei.

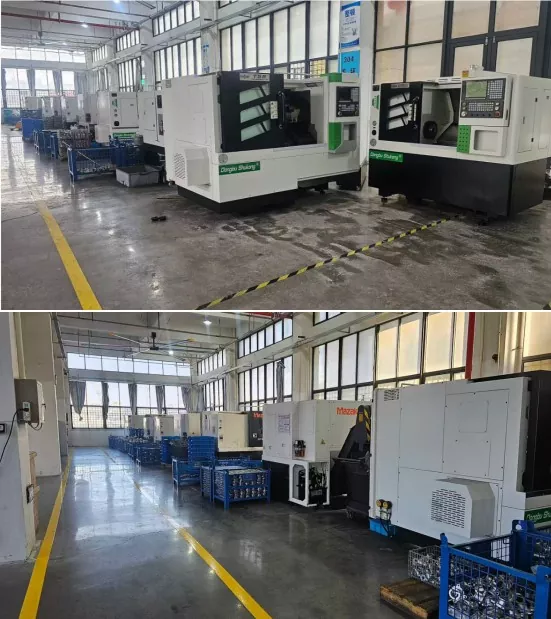

Fortgeschrittene Fertigungswerkstatt
