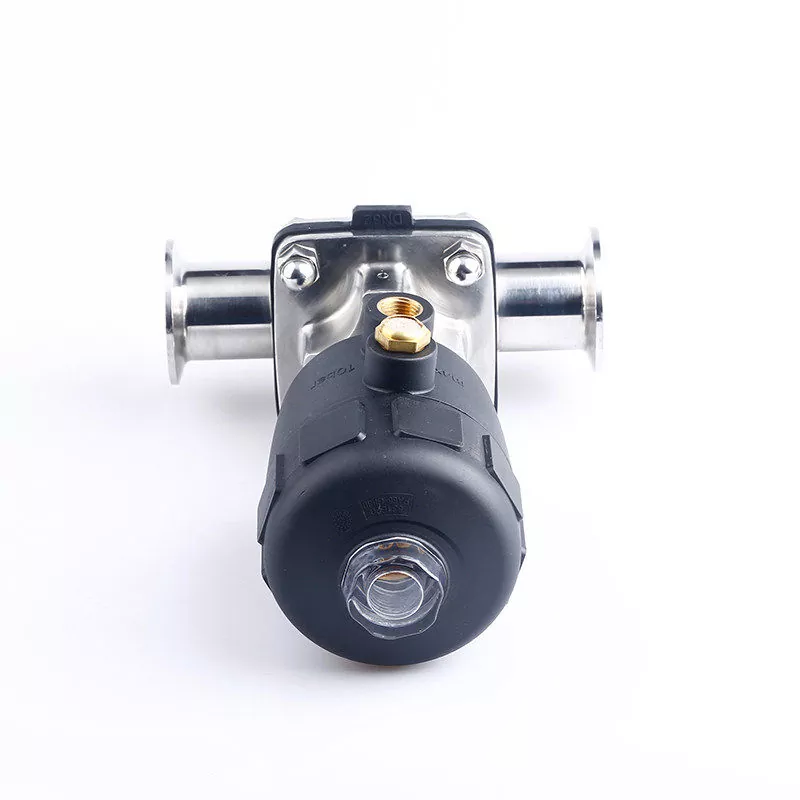

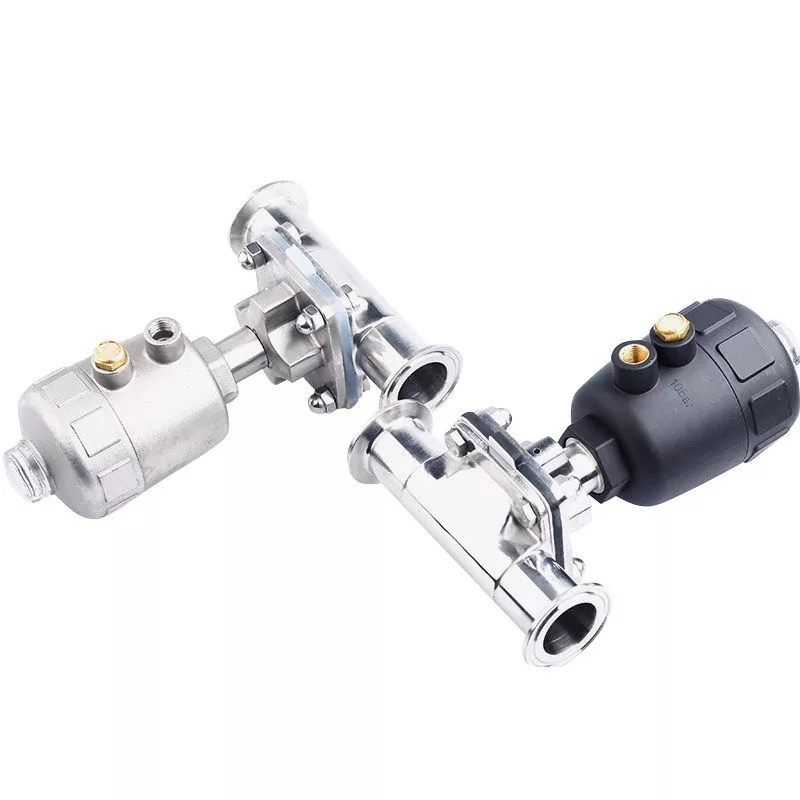

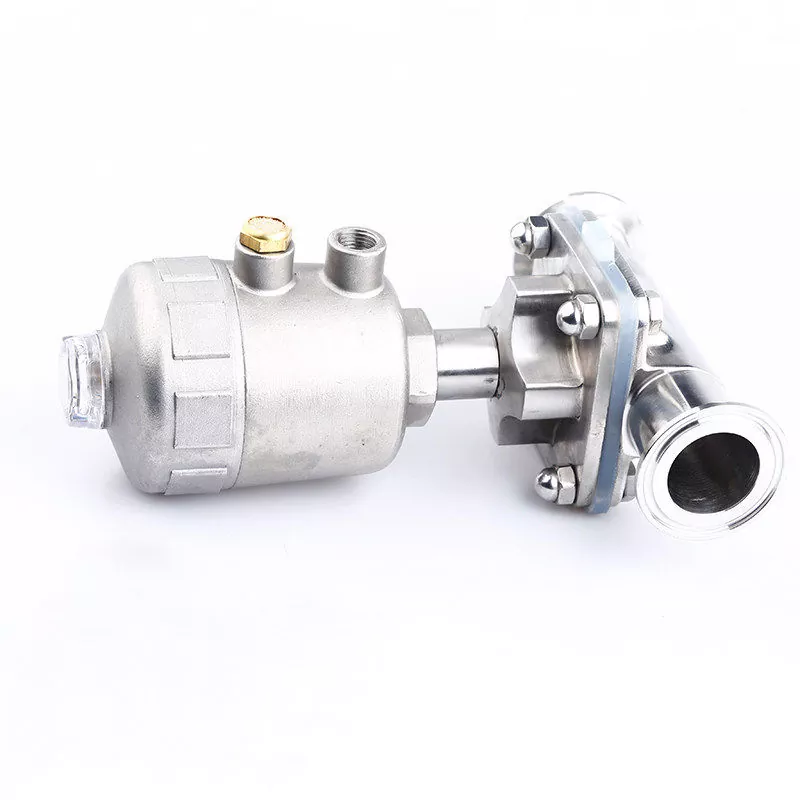

Pneumatisches Membranventil

Das pneumatische Membranventil DINGYUE wurde für Prozessleitungen entwickelt, bei denen eine genaue Durchflusseinstellung und strenge Sauberkeit gleichermaßen wichtig sind. Angetrieben durch einen pneumatischen Aktuator ermöglicht es das automatische Öffnen und Schließen und sorgt gleichzeitig für eine reibungslose Medienkontrolle ohne manuelle Bedienung. Die Edelstahlkonstruktion, das hygienische Membrandesign und die wartungsfreundliche Struktur machen es für sterile Verarbeitungsgeräte, CIP-Systeme und hochreine Kühlkreisläufe in modernen Einrichtungen geeignet. Jedes Ventil wird unter strenger Qualitätskontrolle hergestellt, um eine gleichbleibende Leistung in anspruchsvollen Industrieumgebungen zu gewährleisten.

Spezifikationsdetails

Wie funktioniert ein pneumatischer Aktuator?

Ein pneumatischer Antrieb nutzt Druckluft zur Steuerung der Öffnungs- und Schließbewegung eines Ventils und ersetzt so den manuellen Betrieb durch eine automatische Steuerung. In einem Membranventilsystem erzeugt der Aktuator die Kraft, die erforderlich ist, um die Membran nach oben oder unten zu bewegen, was eine präzise Flüssigkeitsabsperrung und Durchflussregulierung ermöglicht.

Der Arbeitsmechanismus basiert auf drei Hauptkomponenten:

· Luftkammer – Nimmt Druckluft auf und wandelt Luftdruck in mechanische Kraft um.

· Kolben – Bewegt sich unter Luftdruck, um den Ventilschaft anzutreiben.

· Federbaugruppe – Bietet Rückstellkraft in einfachwirkenden Stellantrieben.

Für Sanitäranwendungen wird üblicherweise der einfachwirkende, normalerweise geschlossene Stellantrieb gewählt, da er einen automatischen Abschaltschutz bietet, wenn die Luftzufuhr unterbrochen wird.

Arbeitsprozess des einfachwirkenden, normalerweise geschlossenen Stellantriebs

1. Keine Luftzufuhr: Ventil geschlossen

Wenn keine Druckluft zugeführt wird, bleibt die interne Feder in ihrer ausgefahrenen Position und drückt die Antriebsstange nach unten.

Die nach unten gerichtete Kraft drückt die Membran fest gegen den Ventilsitz, wodurch das pneumatische Membranventil geschlossen bleibt und ein Medienfluss verhindert wird.

Dieses normalerweise geschlossene (NC) Design bietet eine ausfallsichere Funktion. Wenn die Produktionslinie unerwartet den Luftdruck verliert, kehrt das Ventil automatisch in die geschlossene Position zurück und trägt so dazu bei, Leckagen, Produktverluste und Kontaminationsrisiken in sensiblen Prozessen zu vermeiden.

2. Luftzufuhr aktiviert: Ventilöffnungsposition

Wenn das Steuersystem ein Betriebssignal sendet, gelangt Druckluft in die Antriebskammer und erzeugt Druck auf den Kolben.

Die Luftkraft drückt den Kolben nach oben und drückt gleichzeitig die Feder im Aktuator zusammen. Während sich der Kolben bewegt, hebt der verbundene Schaft die Membran von der Dichtfläche ab, sodass Flüssigkeit durch die Rohrleitung fließen kann.

Dieser automatische Betrieb ermöglicht eine schnellere Reaktion, Fernsteuerung und eine gleichmäßige Ventilbewegung in Produktionssystemen, die häufige Zyklen erfordern.

3. Luftzufuhr freigegeben: Ventil kehrt in die geschlossene Position zurück

Wenn die Druckluft abgelassen wird, sinkt der Druck in der Antriebskammer.

Ohne Luftdruck, der den Kolben in Position hält, kehrt die Feder in ihren ursprünglichen Zustand zurück und drückt Kolben und Schaft nach unten. Die Membran bewegt sich zurück auf den Ventilsitz, schließt das Ventil und stoppt den Flüssigkeitsfluss.

Diese automatische Rückstellfunktion stellt sicher, dass das Ventil nach jedem Betriebszyklus in eine sichere geschlossene Position zurückkehrt.

Option mit doppeltwirkendem Antrieb

Ein doppeltwirkender Antrieb funktioniert anders als eine Federrückstellung. Anstelle einer Rückstellfeder wird auf beiden Seiten des Kolbens Druckluft zugeführt.

· Öffnen: Luft dringt in die untere Kammer ein und drückt den Kolben nach oben, um das Ventil zu öffnen.

· Schließen: Luft dringt in die obere Kammer ein und drückt den Kolben nach unten, um das Ventil zu schließen.

Da beide Bewegungen durch Luftdruck angetrieben werden, können doppeltwirkende Antriebe schnellere Öffnungs- und Schließgeschwindigkeiten ohne den Widerstand einer Feder ermöglichen. Sie eignen sich für automatisierte Systeme, in denen eine kontinuierliche Luftversorgung verfügbar ist und eine schnelle Ventilreaktion erforderlich ist.

Auswahl des richtigen Aktuators für Ihr System

Einfachwirkende Stellantriebe werden für Hygieneprozesse bevorzugt, bei denen eine Sicherheitsabschaltung wichtig ist, während doppeltwirkende Stellantriebe häufig für Hochfrequenzautomatisierungen gewählt werden, die einen schnelleren Betrieb erfordern.

Die Auswahl des richtigen Antriebs hängt von Faktoren wie Systemdesign, Luftverfügbarkeit, Betriebsfrequenz und Prozesssicherheitsanforderungen ab.

Produktionsprozess

· Präzisionsschmieden: Wir verwenden hochwertigen Edelstahl, um den Körper des pneumatischen Membranventils zu schmieden.

· Hochpräzise Bearbeitung: Wir verwenden CNC-Maschinen, um den Strömungsweg zu formen und die Innenfläche auf Hochglanz zu polieren. Dadurch entsteht ein totraumfreies Design, das leicht zu reinigen ist.

· Membranproduktion: Das „Herz“ des pneumatischen Membranventils ist eine Verbundmembran (PTFE + Gummi). Es ist chemikalienbeständig und sehr flexibel für den Langzeitgebrauch konzipiert.

· Strenge Tests: Alle Teile werden in einem Reinraum zusammengebaut und bestehen Hochdrucktests, um sicherzustellen, dass es keine Lecks gibt.

Warum sind verschiedene Arten von Sanitärventilen erforderlich?

In einem Sanitärflüssigkeitssystem leisten Ventile viel mehr als nur das Starten oder Stoppen des Durchflusses. Unterschiedliche Produktionsprozesse erfordern unterschiedliche Medieneigenschaften, Hygieneanforderungen, Druckbedingungen und Reinigungsverfahren. Ein für die sterile pharmazeutische Produktion geeignetes Ventil ist möglicherweise nicht die richtige Wahl für eine Getränketransferlinie oder ein System mit hochviskosen Produkten.

Aus diesem Grund verwenden Industrien unterschiedliche Designs von Sanitärventilen. Jede Struktur wurde entwickelt, um spezifische Prozessherausforderungen zu lösen und dabei Sauberkeit, Durchflusseffizienz, Wartungsanforderungen und Betriebszuverlässigkeit in Einklang zu bringen.

1. Sanitär-Membranventile – für kritische Hygieneanwendungen

In pharmazeutischen, biotechnologischen und anderen hochreinen Prozessen hat die Vermeidung von Kontaminationen oberste Priorität. Sanitär-Membranventile sind für solche Anwendungen konzipiert, bei denen bereits kleine Mengen zurückgehaltener Medien die Produktqualität beeinträchtigen können.

Die Membran sorgt für eine dichte Trennung zwischen dem Ventilmechanismus und der Prozessflüssigkeit. Diese Struktur reduziert Bereiche, in denen Flüssigkeit eingeschlossen bleiben kann, und erleichtert die Reinigung des Ventils durch CIP- oder SIP-Verfahren. Für die Übertragung steriler Medien, Reinwassersysteme und sensible biologische Prozesse bieten Membranventile eine zuverlässige Lösung zur Aufrechterhaltung der Prozessintegrität.

Im Vergleich zu anderen Ventilkonstruktionen werden Membranventile im Allgemeinen aus Gründen der Sauberkeit und nicht wegen der hohen Beanspruchung des Durchflusses bevorzugt. Sie eignen sich besser für mäßige Druckbedingungen und Anwendungen, bei denen Hygienekontrolle wichtiger ist als maximale Durchflusskapazität.

2. Sanitäre Absperrklappen – für die effiziente Übertragung großer Flüssigkeitsmengen

In Produktionslinien für Lebensmittel, Getränke und Molkereiprodukte müssen täglich große Flüssigkeitsmengen durch Rohrleitungen transportiert werden. In diesen Anwendungen werden häufig Sanitär-Absperrklappen eingesetzt, da sie eine effiziente Durchflussregelung bei einfacher und kompakter Struktur bieten.

Das leichte Design macht sie praktisch für größere Rohrgrößen, während die schnelle Vierteldrehung ein schnelles Öffnen und Schließen während Produktions- und Reinigungszyklen ermöglicht. Sie werden üblicherweise in Lagertanks, Transferleitungen und CIP-Systemen installiert, wo zuverlässiger Betrieb und einfache Wartung wichtig sind.

Im Vergleich zu Membranventilen bieten Absperrklappen eine wirtschaftlichere Wahl für Sanitärrohre mit großem Durchmesser. Allerdings verbleibt die Scheibe im Betrieb im Strömungskanal, wodurch ein leichter Strömungswiderstand entstehen kann. Für hochreine Anwendungen, die ein möglichst geringes Risiko einer Flüssigkeitsretention erfordern, sind andere Ventilkonstruktionen möglicherweise besser geeignet.

3. Sanitär-Kugelhähne – für die Handhabung von viskosen Medien und hohem Durchfluss

Nicht alle Sanitärsysteme verarbeiten Flüssigkeiten mit niedriger Viskosität wie Wasser. Bei vielen Lebensmittel- und Industrieprozessen handelt es sich um dickflüssigere Produkte, darunter Sirupe, Soßen, Konzentrate und andere viskose Materialien, die einen gleichmäßigen und uneingeschränkten Fluss erfordern.

Sanitärkugelhähne sind mit einem Durchflussweg mit vollem Durchgang ausgestattet, der bei vollständiger Öffnung den Durchfluss von Medien mit minimalem Druckverlust ermöglicht. Dadurch eignen sie sich für Anwendungen, bei denen die Aufrechterhaltung der Durchflusseffizienz und die Handhabung dickerer Materialien wichtige Aspekte sind.

Im Vergleich zu Absperrklappen bieten Kugelhähne einen offeneren Strömungskanal und eine bessere Leistung für den anspruchsvollen Medientransfer. Herkömmliche Kugelhahnstrukturen können jedoch interne Hohlräume enthalten, in denen sich Restflüssigkeit ansammeln kann. Bei streng hygienischen Anwendungen sind die richtige Ventilkonstruktion, Oberflächenveredelung und Reinigungsverfahren für die Aufrechterhaltung der Systemsauberkeit unerlässlich.

Auswahl des richtigen Sanitärventils für Ihre Anwendung

Das richtige Sanitärventil hängt von den tatsächlichen Anforderungen des Prozesses ab, einschließlich der Art des Mediums, des Reinheitsgrads, der Rohrleitungsgröße, des Betriebsdrucks und der Reinigungsmethode.

· Bei Pharma- und Bioverarbeitungssystemen stehen in der Regel die Verhinderung von Kontaminationen und der sterile Betrieb im Vordergrund.

· Lebensmittel-, Getränke- und Molkereilinien erfordern häufig eine effiziente Flusskontrolle für den Transfer großer Volumina.

· Hochviskose Produkte erfordern möglicherweise Ventile mit glatteren und weniger eingeschränkten Durchflusswegen.

DINGYUE bietet ein komplettes Sortiment an Sanitärventillösungen, darunter Sanitärabsperrklappen, Sanitärkugelhähne und Hygienemembranventile, und unterstützt Kunden bei der Auswahl geeigneter Durchflussregelgeräte für Pharma-, Lebensmittelverarbeitungs-, Halbleiter- und Flüssigkeitskühlungsanwendungen.
