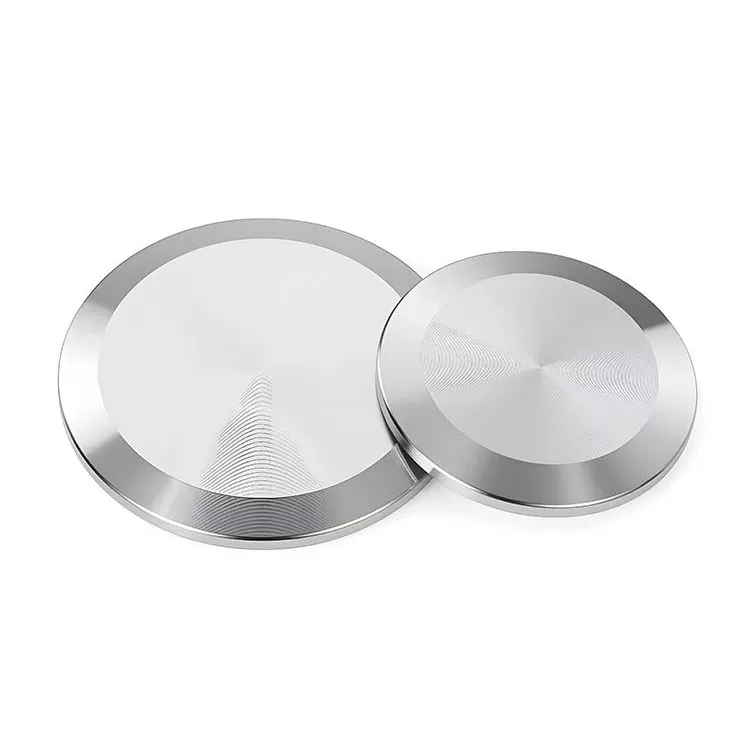

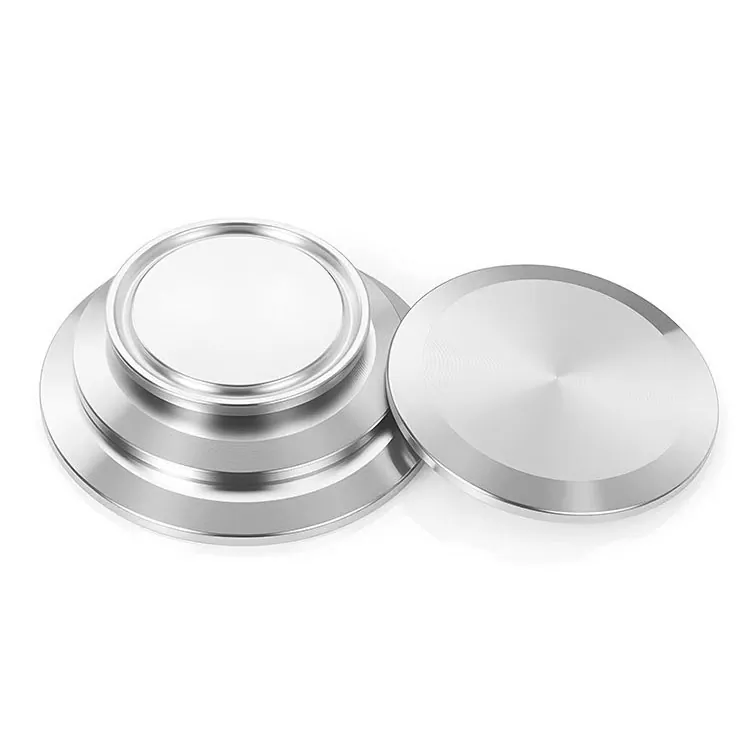

In Sanitärrohrsystemen benötigen ungenutzte Auslässe und temporäre Serviceanschlüsse eine zuverlässige Dichtungslösung, ohne dass zukünftige Systemerweiterungen beeinträchtigt werden. Die DINGYUE Tri-Clamp-Blindkappe bietet eine einfache und sichere Möglichkeit, Rohrenden, Geräteanschlüsse und Prozessanschlüsse durch Standard-Klemmenbaugruppen zu verschließen.
Im Gegensatz zu Gewindekappen oder Schweißverschlüssen ermöglicht das klemmenbasierte Design eine schnelle Installation, Entfernung und Systemmodifikation ohne zusätzliche Bearbeitung oder Heißarbeiten. Mit präzisen Abmessungen, hygienischer Oberflächenbearbeitung und Kompatibilität mit Standarddichtungen eignen sich diese Endkappen für Anwendungen, die saubere, modulare und zuverlässige Flüssigkeitskontrollsysteme erfordern.
|
Kategorie |
Wichtige Spezifikationen/Optionen |
Anwendung und Funktionen |
|
Produkttyp |
• Tri-Clamp-Blindkappe/Endkappe (Industrie-Teilenummer: 16AMP) |
Solide, flache Scheibe zum Verschließen/Abdichten offener Tri-Clamp-Anschlüsse in Prozessleitungen oder Behältern. |
|
Materialqualität |
• Edelstahl 316L (1.4404 / 1.4435) • Edelstahl 304 (1.4301) • Hastelloy C22 (Optional für raue Umgebungen) |
316L: Geringer Kohlenstoffgehalt, hervorragende Lochfraßbeständigkeit für Biopharmazeutika, hochreine Flüssigkeiten und Flüssigkeitskühlung. 304: Standardqualität für allgemeine Lebensmittel-, Getränke- und Versorgungsleitungen. |
|
Druck- und Dichtungsleistung |
• Arbeitsdruck: Bis zu 10 – 25 bar (Standardklemme) oder 50 – 100 bar (Hochdruckklemme) • Dichtungsmechanismus: Komprimierte flache Dichtfläche gegen Standard-Tri-Clamp-Dichtung |
Vollvakuum- bis Hochüberdruck-Dichtungskapazität, abhängig vom Design der Gegenklemme und der Dichtungsleistung. |
|
Standards und Compliance |
• 3-A-Hygienestandards (Nr. 63-03) • ASME BPE / BS 4825 Teil 3 • DIN 32676 / ISO 1127 • RoHS- und REACH-konform • Materialrückverfolgbarkeit: Vollständige MTR / EN 10204 3.1-Zertifizierung |
Zertifiziertes Hygienedesign gewährleistet vollständige Austauschbarkeit und Einhaltung der Reinraumanforderungen für Pharma, Lebensmittel und Halbleiter. |

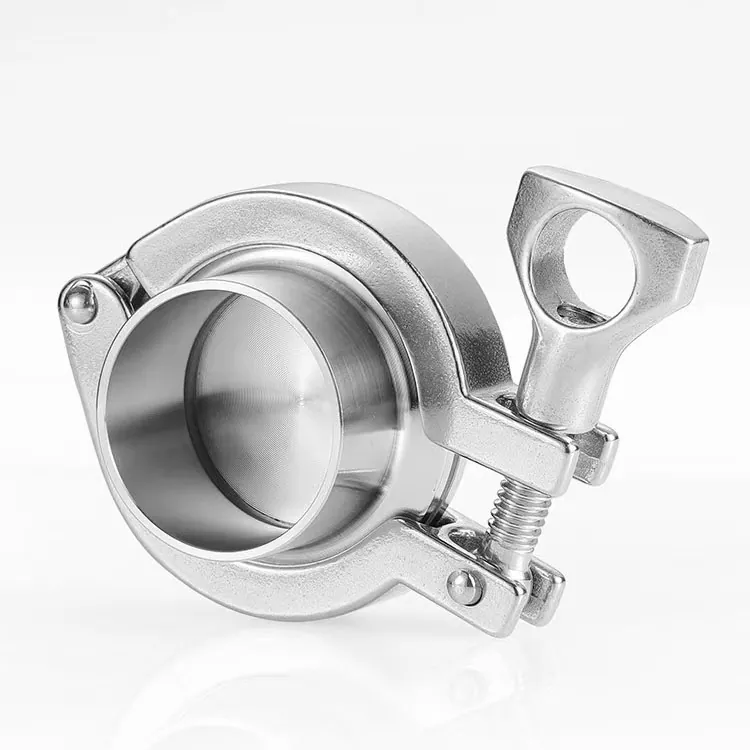

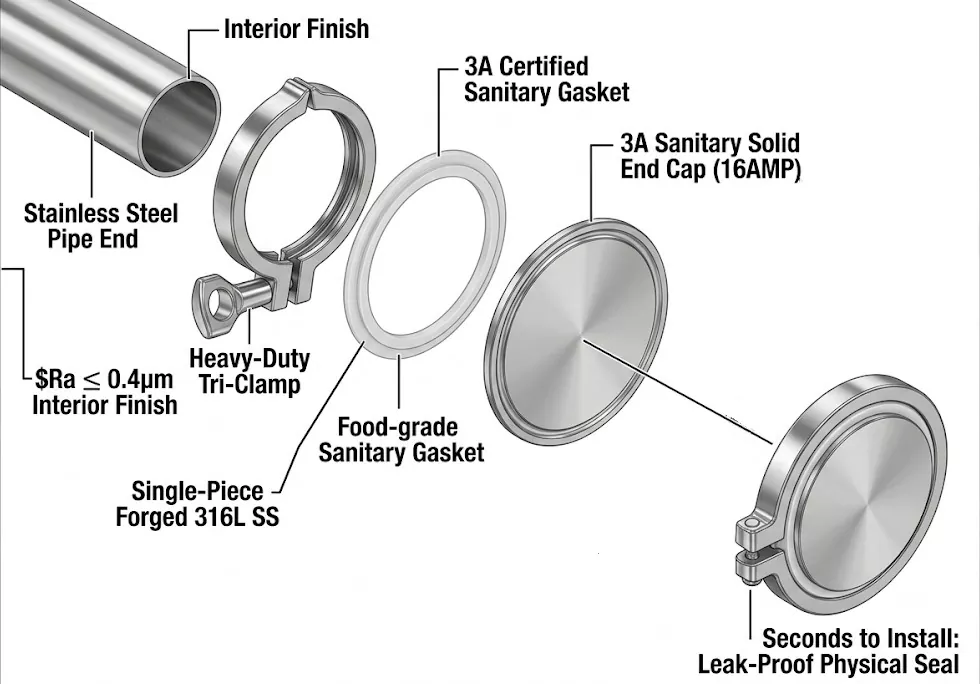

Wenn eine Rohrleitung vorübergehend oder dauerhaft verschlossen werden muss, bietet die DINGYUE Tri-Clamp Blind Cap eine zuverlässige Dichtungslösung. Die Klemmverbindung sorgt für eine sichere Abdichtung mit der passenden Dichtung und vermeidet so Schraubverbindungen, die sich lösen könnten, oder verschweißte Verschlüsse, die später geschnitten werden müssen.
Dies erleichtert Ingenieuren und Betreibern die Wartung, Prüfung und Systemmodifikation.
Die glatte, flache Dichtfläche trägt dazu bei, Bereiche zu reduzieren, in denen sich Rückstände oder Verunreinigungen ansammeln können. Ohne Innengewinde oder komplexe Strukturen unterstützt die Blindkappe einfachere Reinigungsverfahren und erfüllt die Anforderungen hygienischer Verarbeitungsumgebungen.
Es eignet sich für Anwendungen mit Lebensmitteln, Getränken, pharmazeutischen Flüssigkeiten und hochreinen Kühlmedien.
Moderne Prozesssysteme erfordern häufig flexible Layouts, die aktualisiert oder erweitert werden können. Tri-Clamp-Blindkappen sorgen dafür, dass ungenutzte Anschlüsse für zukünftige Verbindungen verfügbar bleiben, und helfen Ingenieuren, Rohrleitungssysteme zu ändern, ohne wichtige Komponenten auszutauschen.
Dieser modulare Vorteil ist besonders wertvoll für Gerätegestelle, CDU-Systeme und kompakte Flüssigkeitsverteilungsbaugruppen.
Die DINGYUE Tri-Clamp-Blindkappen werden aus hochwertigem Edelstahl, einschließlich 316L-Optionen für anspruchsvolle Anwendungen, hergestellt und bieten hervorragende Korrosionsbeständigkeit und mechanische Stabilität.
In Kombination mit präziser Bearbeitung und strenger Prüfung liefern sie eine gleichbleibende Dichtungsleistung im Langzeitbetrieb.

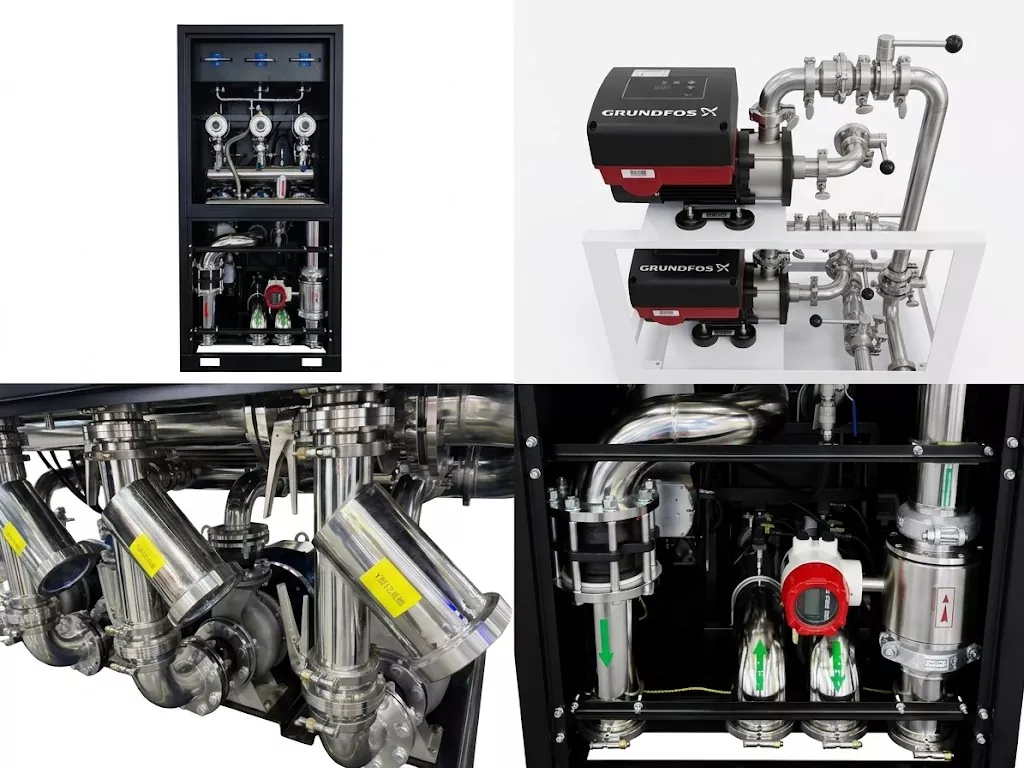

In CDU- und Sekundärkühlkreisläufen erfordern ungenutzte Anschlüsse und Wartungsanschlüsse zuverlässige Dichtungskomponenten. Tri-Clamp-Blindkappen helfen bei der Erstellung sauberer, modularer Rohrleitungsanordnungen und unterstützen gleichzeitig zukünftige Systemerweiterungen und -wartungen.
Wird für sterile Rohrleitungsbaugruppen, Tanks und Prozessgeräte verwendet, bei denen hygienisches Design und Materialrückverfolgbarkeit erforderlich sind.
Geeignet für CIP-Systeme, Molkereiverarbeitungslinien, Getränkeanlagen und Anwendungen zum Transfer von Sanitärflüssigkeiten.
Optionen aus 316L-Edelstahl bieten Korrosionsbeständigkeit für anspruchsvolle Umgebungen mit hochreinen Flüssigkeiten.

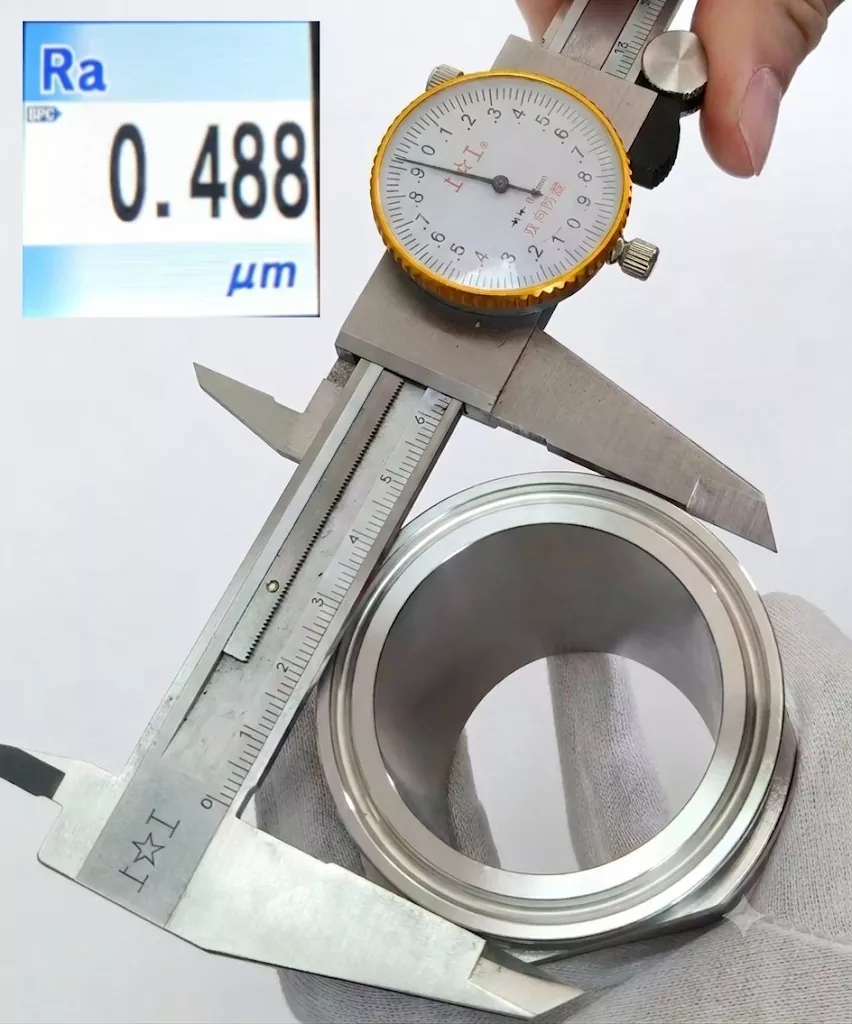

Bei DINGYUE wird jedes Produkt vor dem Versand einer strengen Prüfung unterzogen. Unser Qualitätskontrollprozess umfasst Maßmessungen, Materialprüfungen und die Prüfung der Oberflächenbeschaffenheit.
Für hochreine Anwendungen stellen wir eine Materialrückverfolgbarkeitsdokumentation bereit und stellen sicher, dass die Oberflächenrauheit den Projektanforderungen entspricht, um eine zuverlässige Langzeitleistung zu gewährleisten.
Wir bieten es in Edelstahl 304 und 316L an. 316L wird für pharmazeutische, hochreine und Flüssigkeitskühlungsanwendungen empfohlen, die eine bessere Korrosionsbeständigkeit erfordern.
Ja. Sie werden häufig in CDU-Rohrleitungen und Flüssigkeitskühlkreisläufen verwendet, um ungenutzte Anschlüsse, Wartungsanschlüsse und zukünftige Erweiterungspunkte abzudichten.
Sie können je nach Anwendungsanforderungen gemäß Hygienestandards einschließlich 3-A-, ASME BPE-, DIN- und ISO-Anforderungen hergestellt werden.
Ja. Kundenspezifische Größen, Materialien, Oberflächenveredelungen und OEM-Anforderungen können gemäß den Projektspezifikationen unterstützt werden.
Die Auswahl basiert auf dem Rohraußendurchmesser und dem passenden Klemmenstandard. Kunden können Rohrabmessungen oder Zeichnungen bereitstellen und DINGYUE kann dabei helfen, die korrekte Spezifikation zu bestätigen.
Für qualifizierte Projekte, die eine Rückverfolgbarkeit erfordern, stehen Materialzertifikate, Prüfberichte und EN 10204 3.1-Dokumentation zur Verfügung.
