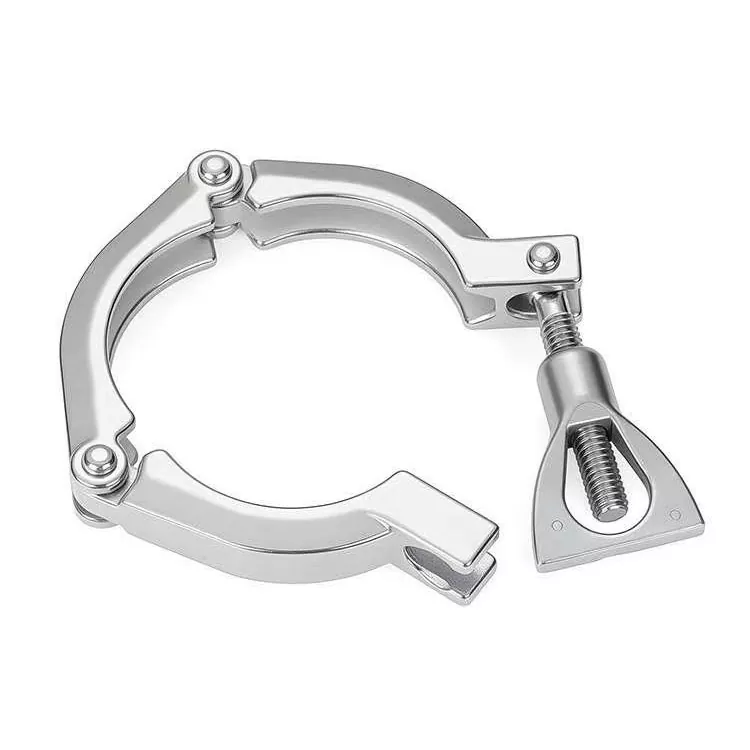

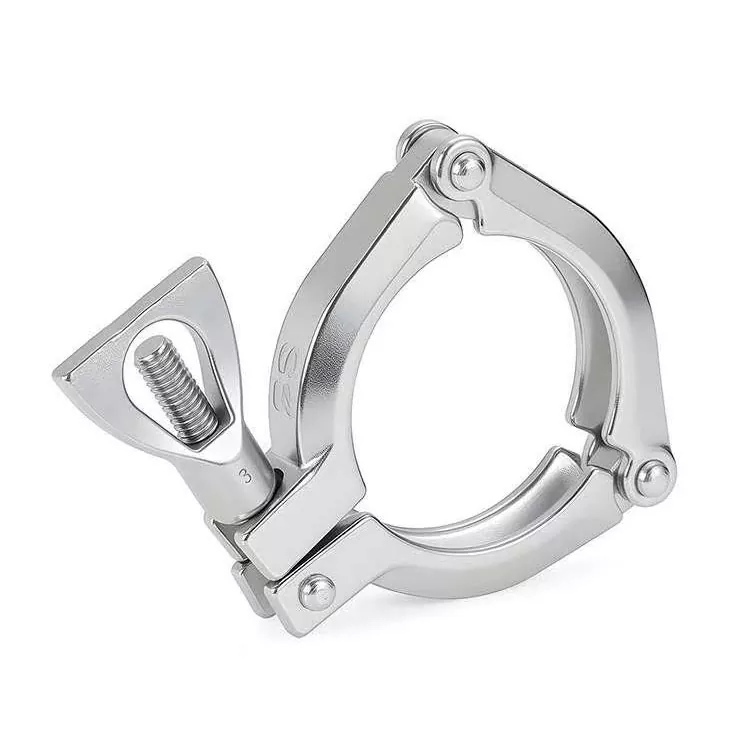

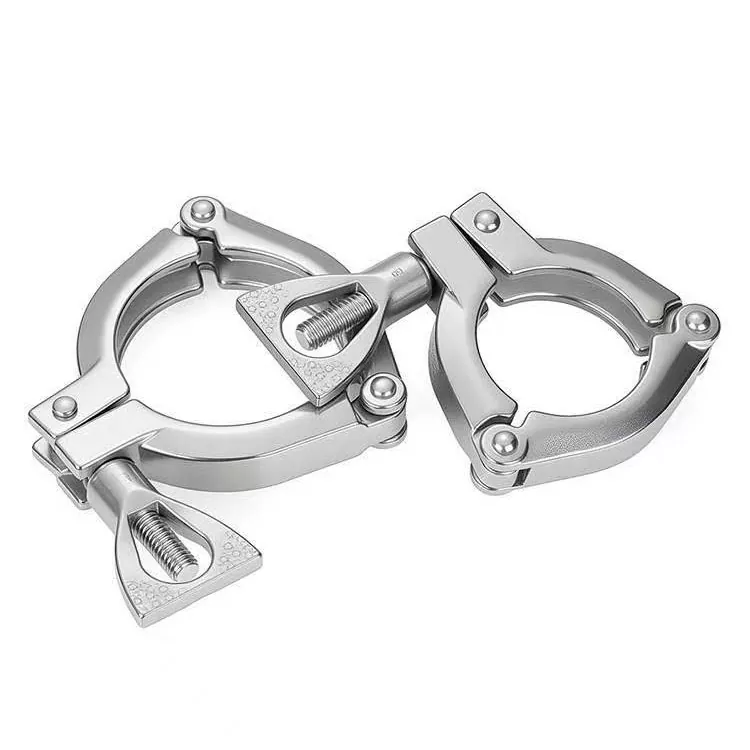

Dank ihres dreiteiligen Scharnierkörpers lässt sich diese Klemme sanft um Rohre legen und aus jedem Winkel gleichmäßig zusammendrücken. Die Drei-Segment-Klemmen 13MHM 3P passen problemlos in enge, überfüllte Räume, in die normale Klemmen nicht passen, und bieten gleichzeitig eine bis zu 20 % höhere Druckfestigkeit. Perfekt für dichte Flüssigkeitskühlverteiler in Rechenzentren und komplexe Getränkerohrleitungen.
|
Spezifikationselement |
Technischer Wert |
Hinweise und Details |
|
Material |
304 |
Dreiteilige Konstruktion mit zwei Scharnieren |
|
Größenbereich |
1" bis 4" (DN25 - DN100) |
Standardrohr-Außendurchmesser Größen |
|
Spannkraft |
360° gleichmäßige Umfangslast |
Verhindert lokale Verformungen der Dichtung |
|
Anzugsmethode |
Hochleistungs-Flügelmutter |
Einfache Handbedienung in engen Räumen |
|
Zieldrehmoment |
25 in-lbs (ca. 2,8 N·m) |
Optimaler Dichtungsschutz |
|
Entscheidender Vorteil |
Vorgeformte Rundum-Passform |
Geringer Durchfahrtsradius für kompakte Racks |

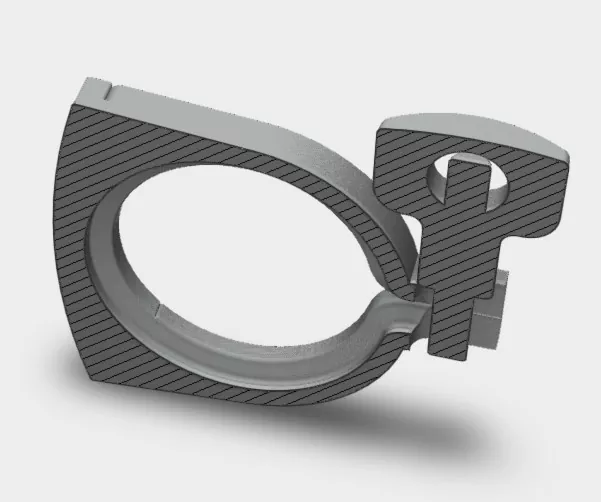

Das dreiteilige Design passt sich nahtlos um die Ferrulenflansche an und sorgt so für eine perfekt ausgewogene Dichtungskompression und hervorragenden Leckschutz.
Bietet bis zu 20 % höhere Druckwerte im Vergleich zu standardmäßigen 2-Segment-Einzelstiftklemmen (z. B. 550 PSI gegenüber 450 PSI bei 2 Zoll Außendurchmesser).
Die Flexibilität des Doppelscharniers ermöglicht eine reibungslose Runduminstallation in kompakten Flüssigkeitskühlgestellen oder Rohrverteilern mit hoher Dichte und minimalem Abstand.
Verhindert das Festklemmen der Dichtung oder das Verkratzen der Kanten während schneller CIP/SIP-Wartungszyklen
|

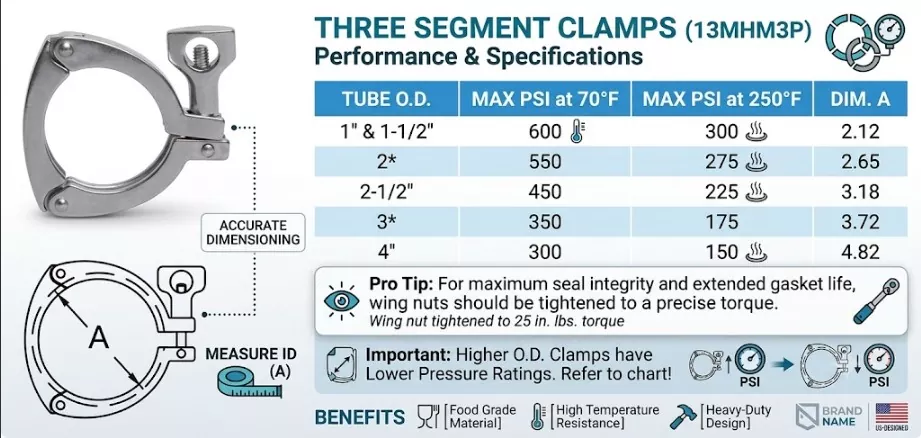

Rohr-Außen-D. |
2-Segment-Einzelstiftklemme (13 MHM) bei 70 °F |
3-Segment-Klemme (13MHM3P) bei 70 °F |
Druckerhöhung |
|
1" und 1-1/2" |
500 PSI |
600 PSI |
+20 % |
|
2" |
450 PSI |
550 PSI |
+22 % |
|
2-1/2" |
400 PSI |
450 PSI |
+12,5 % |
A: Für Standardgrößen, die wir auf Lager haben, gibt es keine strenge Mindestbestellmenge – wir akzeptieren Musterbestellungen zur Qualitätsbewertung. Für kundenspezifische Abmessungen, spezielle Materialien (wie Titan oder Hastelloy) oder nicht standardmäßige Konfigurationen liegt die Mindestbestellmenge je nach Spezifikation typischerweise zwischen 10 und 50 Stück. Kontaktieren Sie uns, um Ihre Projektanforderungen zu besprechen!
A: Wir stellen ein komplettes Dokumentationspaket zur Verfügung, um eine reibungslose Inspektion und Compliance für Ihre Lieferkette sicherzustellen. Dazu gehören Materialtestberichte (MTRs) nach EN 10204 3.1, Rohmaterial-Wärmezahlen für eine vollständige Rückverfolgbarkeit und FDA/USP-Konformitätszertifikate der Klasse VI für die passenden Dichtungen. Auf Anfrage sind auch Standard-Druckprüfzertifikate erhältlich.
A: Ja, wir sind ein direkter Hersteller mit einem hauseigenen F&E- und Engineering-Team. Wir bieten umfassende OEM- und ODM-Dienstleistungen an. Ganz gleich, ob Sie kundenspezifische Mehrsegment-Schraubkonstruktionen, spezifische Druckstufen oder lasergravierte Markenlogos/Teilenummern auf den Klemmen benötigen, wir können diese präzise nach Ihren Plänen oder physischen Mustern herstellen
A: Vorrätige Artikel: Der Versand erfolgt in der Regel innerhalb von 3 bis 7 Werktagen nach Auftragsbestätigung. Standard-Großbestellungen: Dauert in der Regel 15 bis 25 Tage, abhängig vom Bestellvolumen und der Werksplanung. Sonderanfertigungen/OEM-Bestellungen: In der Regel 30 bis 45 Tage. Bei der Angebotserstellung geben wir immer einen garantierten Versandplan an.
