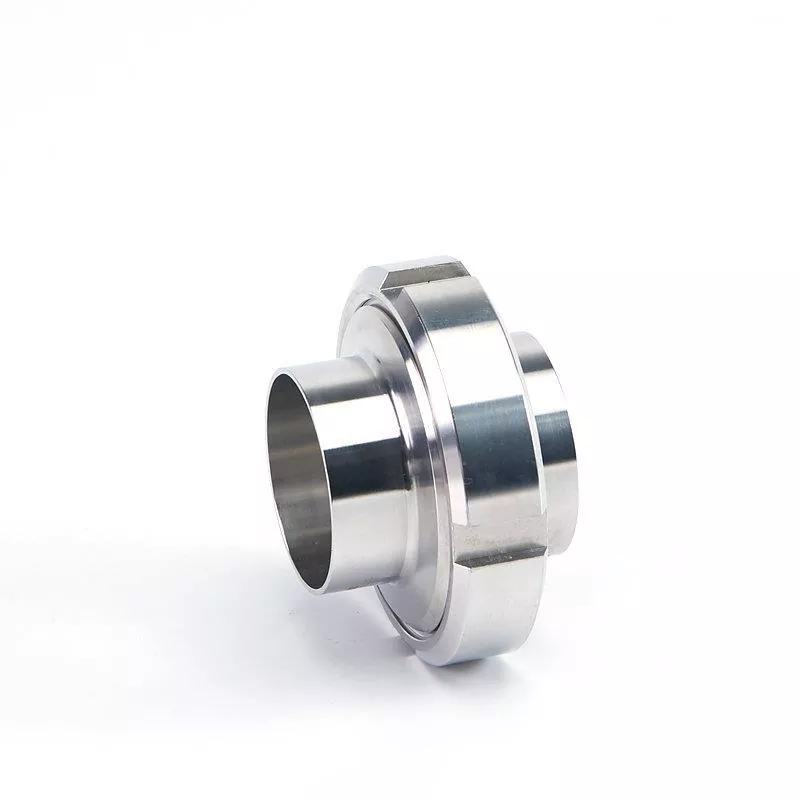

DIN 11851 Sanitär-Edelstahlverschraubungen

Sanitär-Edelstahlverschraubungen nach DIN 11851 sind eine der traditionellen Verbindungslösungen, die in europäischen hygienischen Verarbeitungsgeräten verwendet werden. Im Gegensatz zu geschweißten Rohrverbindungen, die eine dauerhafte Installation erfordern, ermöglichen DIN-Anschlüsse dem Bediener das Trennen und erneute Verbinden von Rohrleitungsabschnitten während der Geräteinspektion, Reinigung oder Wartung.

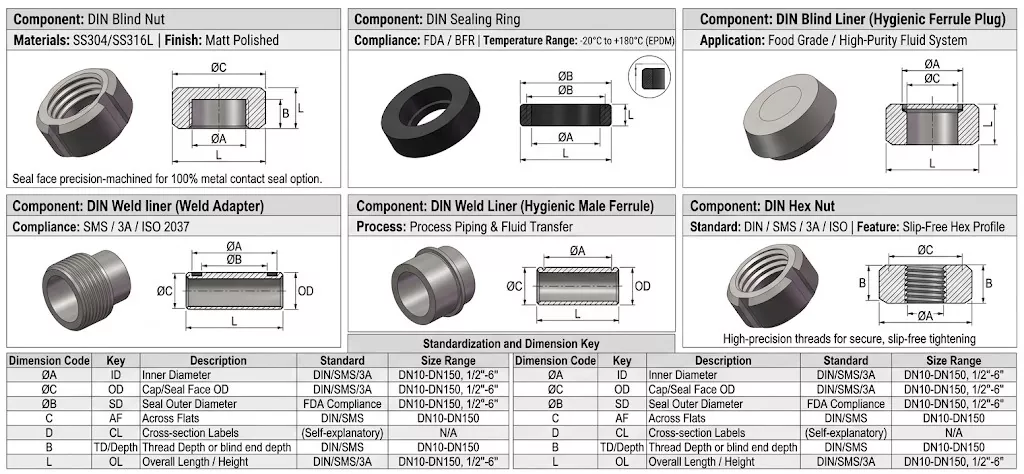

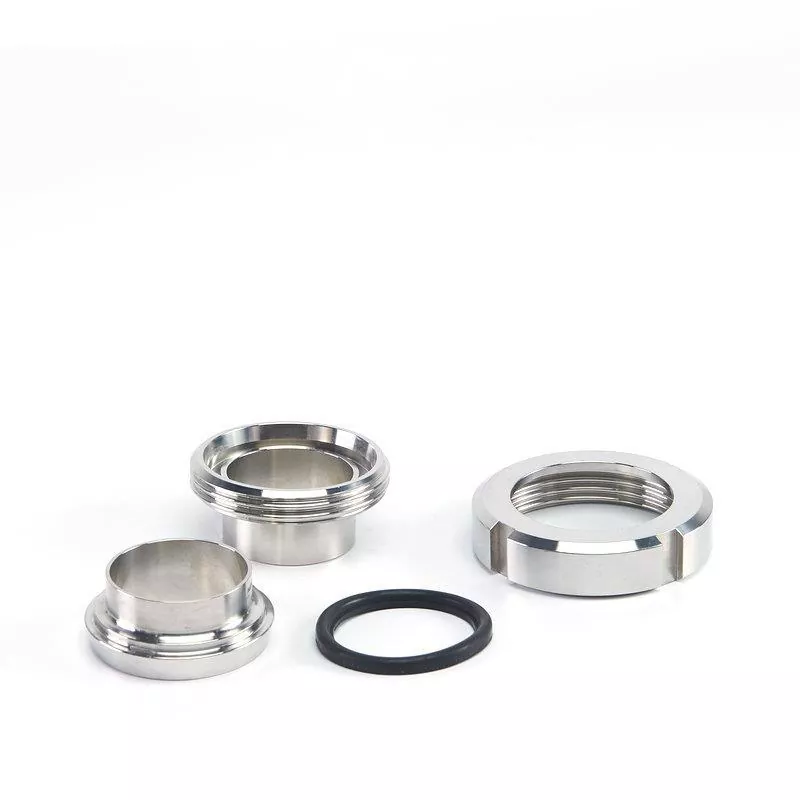

Ein kompletter Verschraubungssatz nach DIN 11851 besteht in der Regel aus einer runden Nutmutter, einem Einschraubgewindeteil, einer Einlage und einem Dichtring. Die präzisionsgefertigten Komponenten sorgen zusammen für eine stabile mechanische Verbindung und sorgen gleichzeitig für einen reibungslosen internen Strömungskanal, der für Sanitäranwendungen geeignet ist.

Bei DINGYUE fertigen wir Sanitär-Edelstahlverschraubungen nach DIN 11851 gemäß den gängigen europäischen Sanitärrohranforderungen und liefern komplette Verschraubungsbaugruppen und Ersatzkomponenten für Lebensmittel-, Milch-, Getränke-, Pharma- und Prozessanlagenhersteller.

Technische Spezifikationen

Primäre Anwendungsszenarien

Aufgrund seines robusten metrischen Designs und der überlegenen Druckbewertung ist die Spezifikation einer DIN-Verbindung in allen Bereichen der Hygienefertigung auf der ganzen Welt weit verbreitet:

Brauerei und Getränke: Unverzichtbar für Verteilertafeln in Sudhäusern, Gärkeller und Abfülllinien.

Molkerei- und Milchverarbeitung: Wird häufig in Rohmilchannahmeeinheiten, Pasteurisierungskreisläufen und Käseproduktionstanks verwendet.

Pharmazeutik und Biotechnologie: Zuverlässige Verbindung von Flüssigpuffer-Aufbereitungstanks und Versorgungsprozessleitungen.

Chemie und Kosmetik: Geeignet für hochviskose Cremelinien, Flüssigseifen und Wirkstoffmischgefäße.

Betriebs- und Wartungsrichtlinien

Um eine leckagefreie Abdichtung aufrechtzuerhalten und die Lebensdauer des Elastomer-Dichtungsrings während des Betriebs zu verlängern:

Korrekte Ausrichtung: Stellen Sie sicher, dass die Flächen des männlichen Teils und der Auskleidung konzentrisch sind, bevor Sie die Schlitzmutter einrasten, um ein Festfressen des Gewindes oder ein Einklemmen der Dichtung zu vermeiden.

Schraubenschlüsselwerkzeug: Verwenden Sie einen speziellen DIN-C-Schlüssel, um die Rundmutter mit dem angegebenen Drehmoment anzuziehen, ohne die Außenschlitze zu beschädigen.

Vorbeugende Wartung: Untersuchen Sie alle aktiven DIN-Verbindungen während der geplanten Anlagenwartung auf Schwellungen der Dichtungen oder Eindrücke auf der Stirnfläche und ersetzen Sie die Dichtungen im Rahmen der routinemäßigen Wartung.

DIN-Rohr-zu-Rohr-Verbindung

Wird für die Inline-Verbindung zweier Verarbeitungsrohre verwendet und ermöglicht eine schnelle Montage, Demontage und Leitungsinspektion ohne Schneiden von Metall. Dies ist ideal für Hygienesysteme, die häufig gereinigt oder gewartet werden müssen.

DIN-Verschraubungs-Blindmutter (Endkappe)

Wird verwendet, um das Ende einer stromführenden Rohrleitung oder eines Geräteanschlusses sicher abzudichten. Indem die Auskleidung durch eine solide Blindplatte in der Sechskantmutter ersetzt wird, entsteht eine sterile, auslaufsichere Sackgasse für vorübergehende Abschaltungen oder zukünftige Erweiterungen.

Warum die Nuss Schlitze hat

Die Schlitze an der Mutter sind so gestaltet, dass Sie sie mit einem Hakenschlüssel sicher festziehen können. Diese Kerben geben dem Werkzeug einen festen Halt, sodass Sie es auch mit nassen Händen oder in engen Räumen fest ankurbeln können, ohne abzurutschen.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen Sanitäranschlüssen nach DIN 11851 und 3A?

DIN 11851 basiert auf europäischen metrischen Sanitärrohrnormen und wird häufig in europäischen Verarbeitungsgeräten verwendet. 3A-Anschlüsse entsprechen US-Hygienestandards und werden häufig mit Hygieneschlauchsystemen amerikanischer Bauart verwendet.

F2: Können Verschraubungen nach DIN 11851 bestehende Sanitärverschraubungen ersetzen?

Ja, sofern die Rohrdimensionen, Anschlussspezifikationen und Dichtungskonstruktion mit der bestehenden Anlage übereinstimmen. Bei Ersatzprojekten wird die Bestätigung der ursprünglichen DIN-Größe empfohlen.

F3: Warum werden DIN-Anschlüsse häufig in der Milchverarbeitung verwendet?

Anschlüsse nach DIN 11851 haben in europäischen Molkereigeräten eine lange Tradition, da sie eine lösbare Verbindung bieten, die Reinigung, Inspektion und Wartung erleichtert.

F4: Welches Dichtungsmaterial sollte ich für eine DIN-Sanitärverschraubung wählen?

Die geeignete Dichtung hängt von der Arbeitstemperatur, den Reinigungschemikalien und den Prozessmedien ab. EPDM, Silikon, FKM und PTFE werden üblicherweise für unterschiedliche Betriebsbedingungen ausgewählt.

F5: Liefern Sie komplette DIN 11851-Verbindungssätze?

Ja. DINGYUE liefert komplette Verbindungsbaugruppen sowie einzelne Komponenten für Gerätehersteller, Händler und Wartungsaustauschprojekte.

F6: Kann DINGYUE DIN 11851-Anschlüsse anpassen?

Ja. Wir bieten maßgeschneiderte Größen, Materialien, Dichtungsoptionen und OEM-Produktion gemäß Kundenzeichnungen oder Sanitärrohranforderungen.
