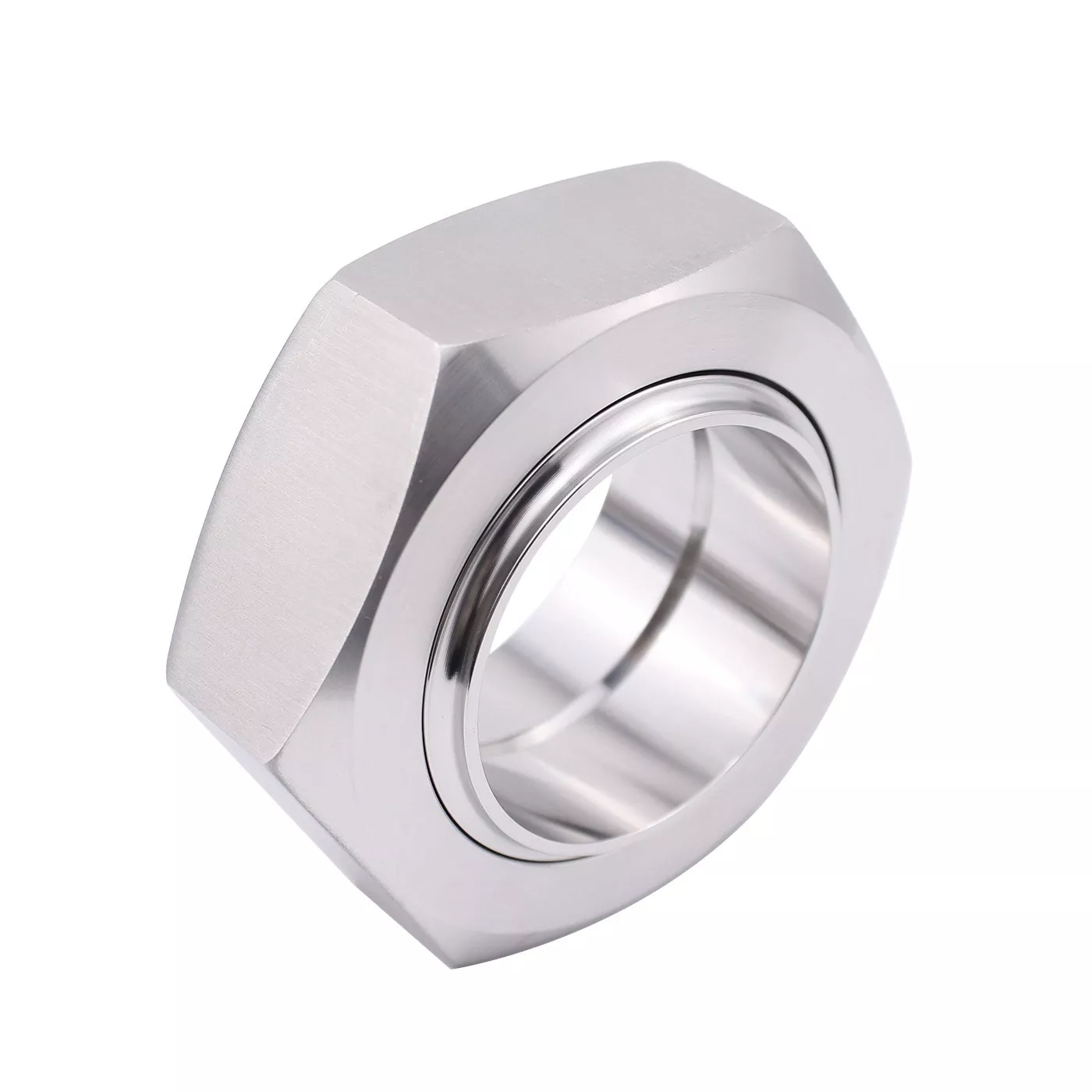

DINGYUE 3A Sanitär-Edelstahl-Verbindungsstücke bieten eine abnehmbare, hygienische Verbindungslösung für Prozessrohre, bei denen häufige Inspektionen, Reinigungen oder Geräteaustausch erforderlich sind.

Im Gegensatz zu dauerhaften Schweißverbindungen ermöglichen Sanitäranschlüsse dem Bediener das Trennen von Rohrabschnitten, ohne die Rohrleitung zu zerschneiden oder neu zu schweißen. Die Verbindungsbaugruppe besteht aus präzisionsgefertigten Komponenten, einschließlich der Gewindemutter, dem Außenteil, der Auskleidung und dem Dichtungselement, wodurch eine sichere Verbindung entsteht und gleichzeitig ein reibungsloser interner Strömungsweg aufrechterhalten wird.

Diese Verbindungsanschlüsse wurden gemäß den 3-A-Hygieneanforderungen entwickelt und eignen sich für Systeme, bei denen Reinigbarkeit, Materialkompatibilität und Verbindungszuverlässigkeit wichtige Aspekte sind.

Spezifikationen

3-A-Standard-kompatibler Hygieneanschluss

Das Design einer 3A-Sanitärverschraubung aus Edelstahl konzentriert sich auf die Reduzierung des Kontaminationsrisikos und die Unterstützung einfacherer Reinigungsverfahren. Glatte Bearbeitungsflächen und aufeinander abgestimmte Verbindungskomponenten tragen zur Aufrechterhaltung hygienischer Bedingungen in Prozessleitungen bei.

Für Lebensmittel-, Getränke- und Pharmageräte trägt die Auswahl einer Verbindungsmethode, die den Hygieneanforderungen entspricht, dazu bei, die Systemleistung während des Langzeitbetriebs aufrechtzuerhalten.

Einfache Demontage für Inspektion und Wartung

Einer der Hauptgründe, warum sich Kunden für Anschlussverschraubungen entscheiden, ist die Zugänglichkeit.

Im Vergleich zu Schweißverbindungen kann eine Sanitärverbindung geöffnet werden, wenn Geräte überprüft, gereinigt oder Komponenten ausgetauscht werden müssen. Dadurch eignet es sich für Prozesssysteme, die einen regelmäßigen Wartungszugang erfordern.

Edelstahlkonstruktion für hygienische Anwendungen

DINGYUE liefert 3A-Verbindungsstücke aus Edelstahl 304 und 316L.

Edelstahl 316L wird aufgrund seiner verbesserten Korrosionsbeständigkeit häufig für pharmazeutische und korrosionsanfälligere Umgebungen ausgewählt, während Edelstahl 304 eine praktische Lösung für allgemeine Lebensmittel- und Getränkeanwendungen bietet.

Zuverlässiger Ersatz für bestehende Sanitärsysteme

Bei Wartungsprojekten und Anlagenaufrüstungen ist die Übereinstimmung mit den ursprünglichen Anschlussmaßen unerlässlich.

Wir liefern Ersatzverschraubungssätze mit kompatiblen Komponenten, darunter:

· Überwurfmutter

· Männlicher Teil

· Liner

· Dichtungs-/Dichtungskomponenten

Dies hilft Kunden, verschlissene Komponenten auszutauschen, ohne das bestehende Rohrleitungsdesign zu ändern.

Anwendungen

Lebensmittel- und Getränkeverarbeitung

Lebensmittel- und Getränkeproduktionslinien erfordern Sanitäranschlüsse, die häufigen Reinigungs- und Produktionswechseln standhalten.

· Milchverarbeitungsausrüstung

· Getränketransfersysteme

· Brauausrüstung

· Zutatenhandhabungspipelines

Das abnehmbare Design ermöglicht es dem Bediener, während der Wartung auf Rohrleitungsabschnitte zuzugreifen, ohne dass größere Änderungen an der Rohrleitung erforderlich sind.

Pharmazeutische und Bioprozesssysteme

Pharmazeutische Geräte erfordern eine strenge Kontrolle der Sauberkeit und Materialverträglichkeit.

· Prozesskufen

· Saubere Flüssigkeitsübertragungssysteme

· Anschlüsse für pharmazeutische Geräte

· Labor- und Pilotproduktionssysteme

Das hygienische Design unterstützt Anwendungen, bei denen eine regelmäßige Inspektion und Reinigung erforderlich ist.

Herstellung von Sanitärgeräten

Gerätehersteller benötigen häufig standardisierte Verbindungskomponenten, die in Tanks, Pumpen, Ventile und Verarbeitungsmodule integriert werden können.

DINGYUE liefert Verbindungssätze für OEM-Anwendungen, die einheitliche Abmessungen, Materialrückverfolgbarkeit und stabile Versorgung erfordern.

Wartung und Demontage

Ein großer Vorteil von Sanitärverschraubungen besteht darin, dass sie bei Wartungsarbeiten einen einfacheren Zugang zum Rohrleitungssystem ermöglichen.

Bei der Demontage einer 3A-Verbindung müssen Bediener normalerweise nur Folgendes tun:

1. Stoppen Sie den Prozessfluss und lassen Sie den Systemdruck ab.

2. Überwurfmutter mit geeignetem Werkzeug lösen.

3. Trennen Sie die Verbindungskomponenten zur Inspektion oder Reinigung.

4. Überprüfen Sie den Zustand der Dichtung vor dem Zusammenbau.

Bei der Wartung sollte auf Folgendes geachtet werden:

· Korrekte Ausrichtung zwischen Verbindungsteilen

· Zustand der Dichtungsflächen

· Gewindeverschleiß an der Überwurfmutter

· Beschädigung oder Verformung von Dichtungskomponenten

Der Austausch verschlissener Dichtungen und die Aufrechterhaltung sauberer Dichtflächen trägt dazu bei, die Lebensdauer der Verbindungsbaugruppe zu verlängern.

Häufig gestellte Fragen

F1: Was ist der Hauptstrukturunterschied zwischen einer 3A-Gewerkschaft und einer SMS- oder DIN-Gewerkschaft?

A: Eine 3A-Verbindung verwendet US-Zoll-Rohrgrößen und spezielle Kegelsitz- oder Flachdichtungsgeometrien, die den amerikanischen 3-A-Standards entsprechen, während SMS- und DIN-Verbindungen europäischen Maß- und Gewindestandards folgen.

F2: Kann ich Teile verschiedener Hersteller für eine 3A-Verbindung austauschen?

A: Während eine standardmäßige 3A-Verbindung den Richtlinien für Nennabmessungen folgt, können geringfügige Bearbeitungstoleranzen bei Schlüsselgewinden und Dichtungssitzen variieren. Für eine leckagefreie Leistung wird empfohlen, komplette Sets oder verifiziert passende Komponenten vom gleichen Lieferanten zu beziehen.

F3: Sind 3A-Sanitär-Edelstahl-Verbindungsstücke für pharmazeutische Anwendungen geeignet?

Ja. 3A-Verschraubungen aus Edelstahl 316L werden häufig in Pharma- und Reinverarbeitungssystemen verwendet, in denen hygienisches Design und zuverlässiger Wartungszugang erforderlich sind.

F4: Kann ich Ersatzteile von verschiedenen Gewerkschaftslieferanten verwenden?

Obwohl die Abmessungen der 3A-Verbindung den Standardanforderungen entsprechen, können die Bearbeitungstoleranzen und die Übereinstimmung der Komponenten zwischen den Herstellern variieren. Die Verwendung eines komplett passenden Verbindungssatzes trägt dazu bei, eine ordnungsgemäße Dichtungsleistung sicherzustellen.

F5: Welches Edelstahlmaterial sollte ich wählen, 304 oder 316L?

Edelstahl 304 wird üblicherweise für allgemeine Lebensmittel- und Getränkeanwendungen verwendet. Edelstahl 316L wird für pharmazeutische, chemische und Anwendungen bevorzugt, die eine höhere Korrosionsbeständigkeit erfordern.

F6: Welche Dichtungsmaterialien sind für 3A-Verbindungsstücke verfügbar?

DINGYUE bietet verschiedene Dichtungsoptionen an, darunter EPDM, Silikon, FKM und PTFE. Welches Material geeignet ist, hängt von der Temperatur, den Reinigungschemikalien und den Prozessmedien ab.
