Viele Industriekomponenten werden mit Standard-Gewindeanschlüssen geliefert, während hygienische Verarbeitungssysteme üblicherweise auf Tri-Clamp-Rohrleitungen aufgebaut sind. Wenn diese beiden Systeme zusammenarbeiten müssen, ist der Austausch vorhandener Geräte oft nicht erforderlich.
DINGYUE 22MP NPT-Adapter mit Innengewinde schaffen eine direkte Schnittstelle zwischen Tri-Clamp-Rohrleitungen und NPT-Außenkomponenten. Das Design hilft Ingenieuren, Ventile, Instrumente und Zusatzgeräte in Sanitärsysteme zu integrieren und gleichzeitig die Installation einfach und die Wartung effizient zu halten.
|
Kategorie |
Wichtige Spezifikationen/Optionen |
Anwendung und Funktionen |
|
Produkttyp/Teilenummer |
• 22MP (Tri-Clamp x NPT-Außengewindeadapter) |
Ermöglicht einen leckagesicheren Übergang zwischen sanitären Tri-Clamp-Systemen und Gewinderohren, Sensoren oder Zusatzgeräten. |
|
Materialqualität |
• Edelstahl 316L (1.4404) • Edelstahl 304 (1.4301) |
316L: Aufgrund des geringen Kohlenstoffgehalts und der höheren Korrosionsbeständigkeit bevorzugt für Biopharmazeutika, hochreine Flüssigkeiten und Flüssigkeitskühlleitungen. 304: Handelsübliche Standardqualität für Lebensmittel, Getränke, Milchprodukte und allgemeine Verarbeitung. |
|
Gewindeverbindung |
• NPT-Außengewinde (ANSI/ASME B1.20.1) • Präzisionsgefertigte konische Gewinde |
Gewährleistet einen festen Sitz und eine zuverlässige Abdichtung, wenn es mit Gewindedichtmittel (PTFE-Band/-Paste) kombiniert oder mit NPT-Innengewindekomponenten verbunden wird. |
|
Bearbeitungsprofil |
• Aus massivem, geschmiedetem Stangenmaterial gefertigt • Erhältlich mit oder ohne Schlüsselflächen/Sechskantkörper |
Schlüsselflächen/Sechskantkörper ermöglichen ein sicheres Anziehen mit Standardwerkzeugen, ohne die Flanschfläche der hygienischen Klemme zu beschädigen. |
|
Standards und Compliance |
• 3-A-Hygienestandards (63-04-Zertifizierung) • ASME BPE-konform • FDA 21 CFR 177.2600 & USP Class VI (für Dichtungen) • Rückverfolgbarkeit: Mill Test Report (MTR) mit Verfolgung der Chargennummer |
Vollständig zertifiziert für hygienische Verarbeitung, garantiert Konformität mit der Materialzusammensetzung und weltweite Austauschbarkeit. |
Ein Sanitärrohrprojekt kann Komponenten von verschiedenen Lieferanten umfassen und die Verbindungsstandards sind nicht immer einheitlich.
Die 22MP-NPT-Adapter mit Innengewinde bieten einen Übergangspunkt zwischen Tri-Clamp-Rohrleitungen und NPT-Außenkomponenten und helfen Auftragnehmern dabei, neue Geräte in bestehende Systeme zu integrieren, ohne dass größere Rohrleitungsänderungen erforderlich sind.
Der optionale Sechskantkörper ermöglicht es Installateuren, mit Standardwerkzeugen die richtige Anzugskraft aufzubringen und gleichzeitig den Klemmverbindungsbereich zu schützen.
Dieses Design ist besonders nützlich bei der Montage, dem Austausch und der Wartung von Geräten vor Ort, wo es auf die Effizienz der Installation ankommt.
Im Vergleich zu dauerhaft geschweißten Modifikationen ermöglicht ein klemmenbasierter Adapter einen einfacheren Austausch und zukünftige Systemanpassungen.
Für Prozessingenieure bedeutet dies weniger Ausfallzeiten beim Hinzufügen von Instrumenten, beim Ändern der Geräteanordnung oder beim Aufrüsten von Flüssigkeitskreisläufen.

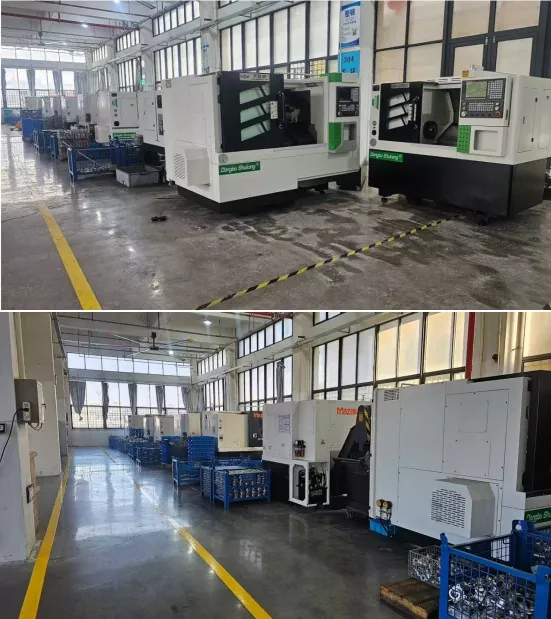

DINGYUE produziert 22MP NPT-Innengewindeadapter durch präzise CNC-Bearbeitung, um eine gleichbleibende Gewindegenauigkeit und Anschlussabmessungen zu gewährleisten.
Die Edelstahlmaterialien 304 und 316L werden während der Produktion sorgfältig kontrolliert. Für Anwendungen, die eine Rückverfolgbarkeit erfordern, stehen Materialzertifikate und Inspektionsdokumentationen zur Unterstützung der Projektanforderungen zur Verfügung.
Vor dem Versand wird jeder Adapter auf Folgendes überprüft:
· Gewindegenauigkeit

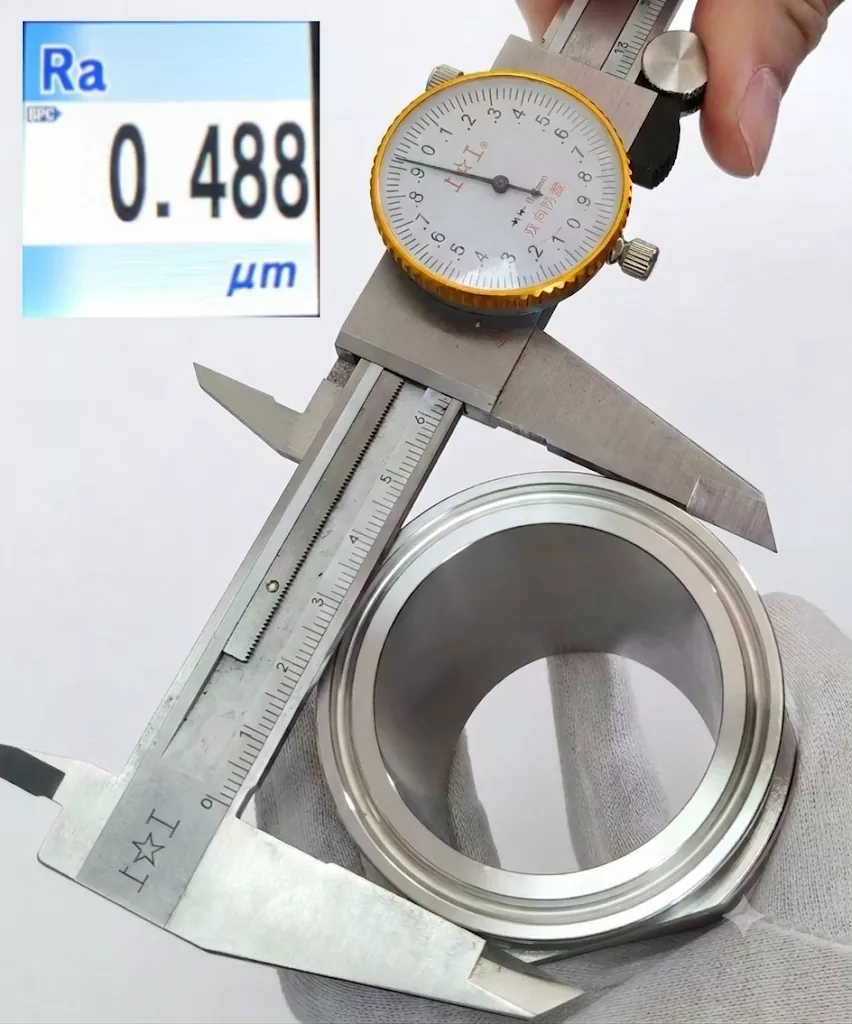

· Klemmenmaß
· Oberflächenzustand
· Materialkonsistenz
DINGYUE kontrolliert die Bearbeitungsqualität und die Oberflächenanforderungen, um bei Kombination mit geeigneten Dichtungen und Klemmen eine stabile Dichtungsleistung sicherzustellen.
Es verbindet Komponenten mit NPT-Außengewinde mit Tri-Clamp-Sanitärrohrsystemen und ermöglicht so die Zusammenarbeit verschiedener Verbindungsstandards.
Der Unterschied liegt in der Gewindeverbindungsrichtung. 21MP verwendet ein NPT-Außengewinde, während 22MP einen NPT-Innengewindeanschluss für die Aufnahme von NPT-Außengewinden bietet.
304 eignet sich für allgemeine Lebensmittel- und Industrieanwendungen. 316L wird für pharmazeutische, hochreine und korrosionsempfindliche Umgebungen empfohlen.
Ja. Kundenspezifische Gewindegrößen, Klemmenabmessungen, Materialien und Oberflächenveredelungen können je nach Projektanforderungen hergestellt werden.
Ja. Sie werden häufig in modularen Kühlbaugruppen verwendet, um Gerätekomponenten mit Gewinde mit Tri-Clamp-Rohrnetzen zu verbinden.
