Bei vielen Flüssigkeitshandhabungsprojekten besteht die Herausforderung nicht darin, ein geeignetes Ventil oder Rohr zu finden, sondern darin, dass verschiedene Verbindungsstandards zusammenarbeiten.
Ausrüstungslieferanten können Komponenten mit NPT-, BSP- oder G-Gewinden bereitstellen, während die umgebende Prozessleitung mit Tri-Clamp-Anschlüssen aufgebaut ist. Ein Austausch von Geräten oder eine Neugestaltung der gesamten Pipeline ist oft nicht erforderlich.

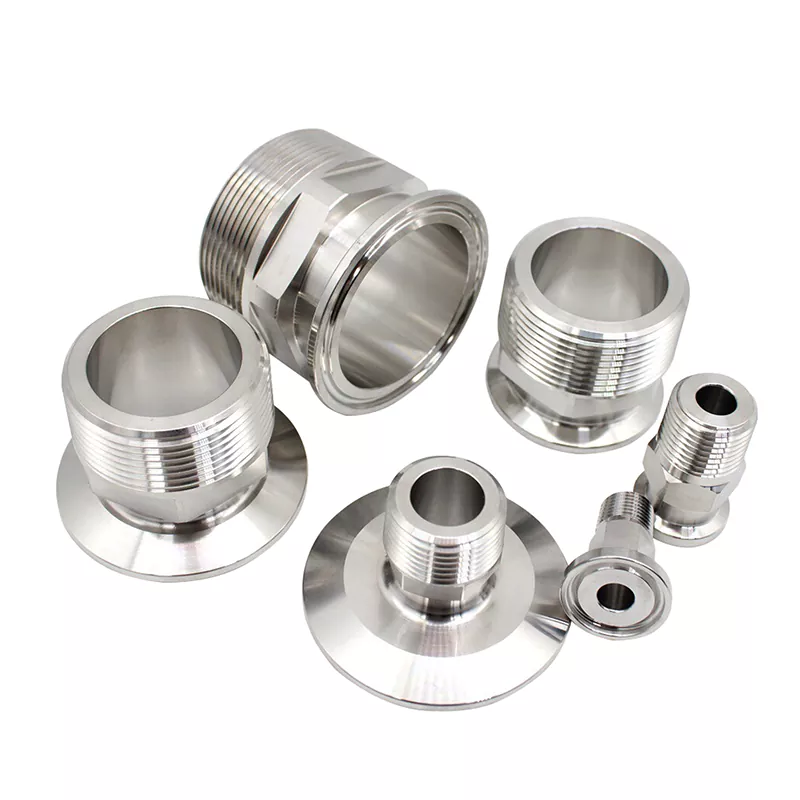

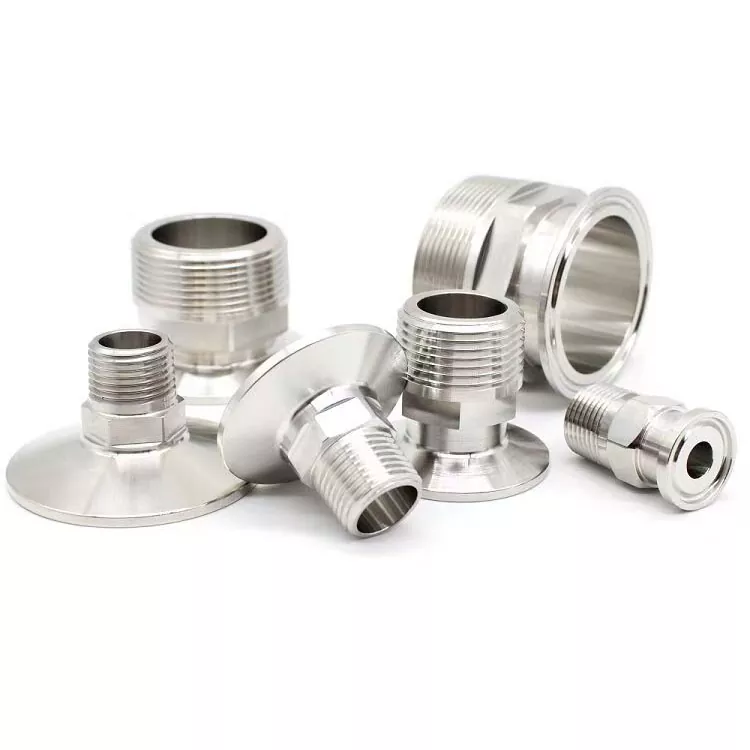

DINGYUE 21MP-NPT-Steckeradapter bieten einen unkomplizierten Verbindungspunkt zwischen diesen Systemen und helfen Auftragnehmern und Ingenieuren, die Installation schneller abzuschließen und gleichzeitig die Rohrleitungsanordnung sauber und organisiert zu halten.
|
Parameter |
Spezifikation |
|
Produktname |
21MP-Adapter / NPT-Stecker auf Tri-Clamp-Adapter |
|
Material |
SS304 / SS316L (ASME BPE-konform) |
|
Gewindeverbindung |
NPT-/BSP-/G-Außengewinde (1/2" bis 2" oder kundenspezifisch) |
|
Klemmverbindung |
Tri-Clamp / Tri-Clover-Flansch |
|
Standards |
ASME BPE, 3A, DIN, ISO |
|
Arbeitsdruck |
Bis zu 150 PSI / 10 Bar (abhängig von der Auswahl der Klemme und Dichtung) |
|
Anwendungen |
CDUs mit Flüssigkeitskühlung, Verteilerverteilung, IT-Server-Racks und Reinwasserleitungen für Halbleiter/Biotechnologie. |

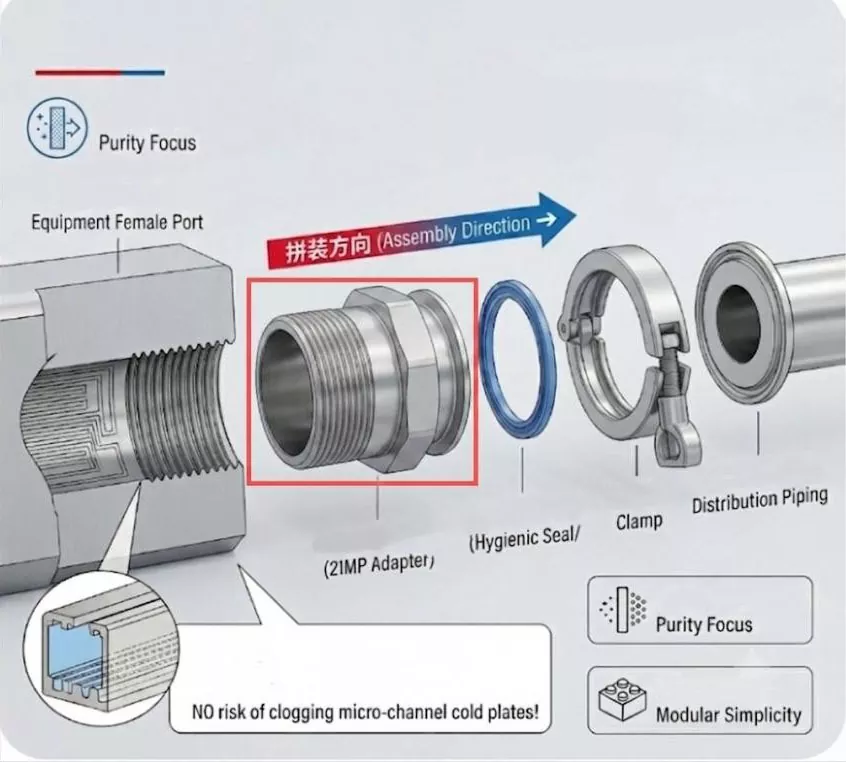

Anstatt mehrere Adapter und Anschlüsse zu kombinieren, schafft ein 21MP-Adapter einen saubereren Übergang zwischen Gewindeanschlüssen und Tri-Clamp-Rohrleitungen.
Dies ist besonders nützlich bei der Integration von Pumpen, Instrumenten, Sensoren und Steuerungskomponenten in bestehende Systeme.

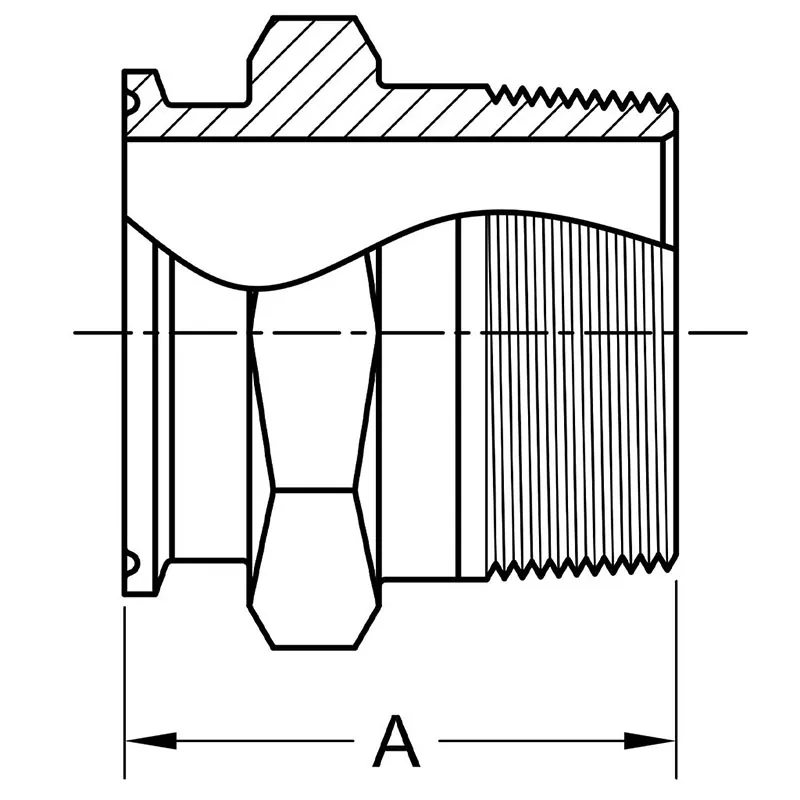

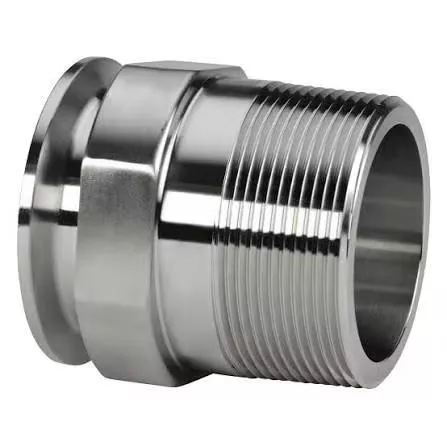

Der sechseckige Mittelabschnitt ermöglicht es Installateuren, die Gewindeseite mit geeigneten Werkzeugen festzuziehen und gleichzeitig die Klemmverbindungsfläche zu schützen.
Für Wartungsteams ermöglicht die Klemmseite außerdem einen schnelleren Ausbau und Austausch im Vergleich zu dauerhaften Schweißverbindungen.
Flüssigkeitskühlsysteme werden immer kompakter und komplexer. Pumpen, Verteiler und Überwachungsgeräte erfordern häufig unterschiedliche Verbindungsstandards innerhalb derselben Schleife.
Die 21MP-Npt-Adapter mit Außengewinde helfen Ingenieuren beim Aufbau modularer Kühlbaugruppen, ohne die gesamte Rohrleitungsstruktur neu entwerfen zu müssen.
Für anspruchsvolle Umgebungen bietet Edelstahl 316L eine verbesserte Korrosionsbeständigkeit und Langzeitstabilität beim Umgang mit gereinigtem Wasser, Glykolmischungen und anderen Prozessflüssigkeiten.
Wird zwischen Pumpen, Sensoren, Durchflusskontrollgeräten und Tri-Clamp-Kühlkreisläufen in CDU- und Sekundärkühlsystemen verwendet.
Hilft bei der Verbindung von Instrumenten- und Geräteanschlüssen mit Gewinde mit Sanitärrohren, die in Pharma- und Lebensmittelverarbeitungsanlagen verwendet werden.
Geeignet für Systeme, bei denen Materialkompatibilität, Sauberkeit und zuverlässige Verbindungen erforderlich sind.

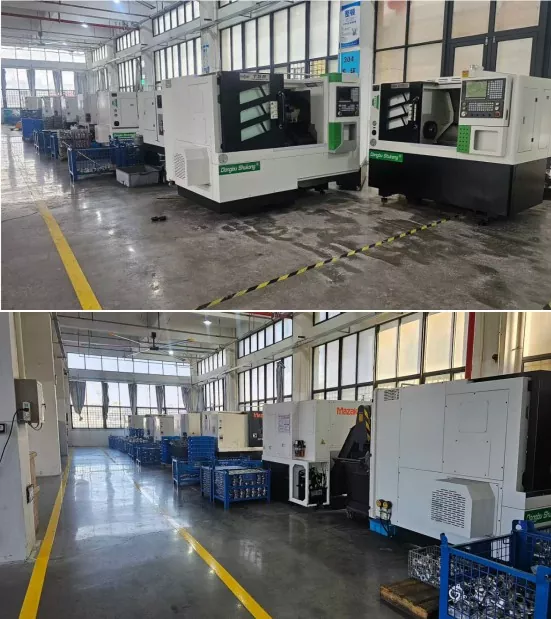

DINGYUE verwaltet den gesamten Bearbeitungsprozess intern, einschließlich Edelstahlbearbeitung, Präzisionsdrehen, Gewindebearbeitung und Maßprüfung.
Jeder Adapter wird vor dem Versand auf Gewindegenauigkeit, Anschlussmaße und Oberflächenqualität geprüft. Für Projekte, die eine Rückverfolgbarkeit erfordern, stehen Materialzertifikate und Prüfdokumente zur Verfügung.
Ein spezieller Adapter vermeidet unnötige Rohrwechsel und ermöglicht den direkten Anschluss von Gewindegeräten an bestehende Tri-Clamp-Systeme, wodurch Installationszeit gespart und zusätzliche Komponenten reduziert werden.
DINGYUE unterstützt gängige Gewindestandards, einschließlich NPT-, BSP- und G-Gewindeoptionen. Auch kundenspezifische Konfigurationen können entsprechend den Projektanforderungen besprochen werden.
Ja. Aufgrund seiner Korrosionsbeständigkeit und Kompatibilität mit gängigen Kühlmedien wird 316L häufig für Flüssigkeitskühlungen und hochreine Systeme ausgewählt.
Ja. Größe, Material, Anschlussmaße und Oberflächenbeschaffenheit können für OEM-Projekte und technische Anwendungen angepasst werden.
Zu den typischen Anwendungen gehören die Kühlung von Rechenzentren, pharmazeutische Geräte, Lebensmittelverarbeitungssysteme, die Handhabung von Halbleiterflüssigkeiten und andere hygienische Rohrleitungsprojekte.
Bitte geben Sie Gewindegröße, Klemmengröße, Materialbedarf, Menge und Anwendungsinformationen an. Dies hilft DINGYUE, die richtige Konfiguration zu empfehlen.
